Ультразвуковой томограф высокочастотный А1550 IntroVisor
Загрузка...

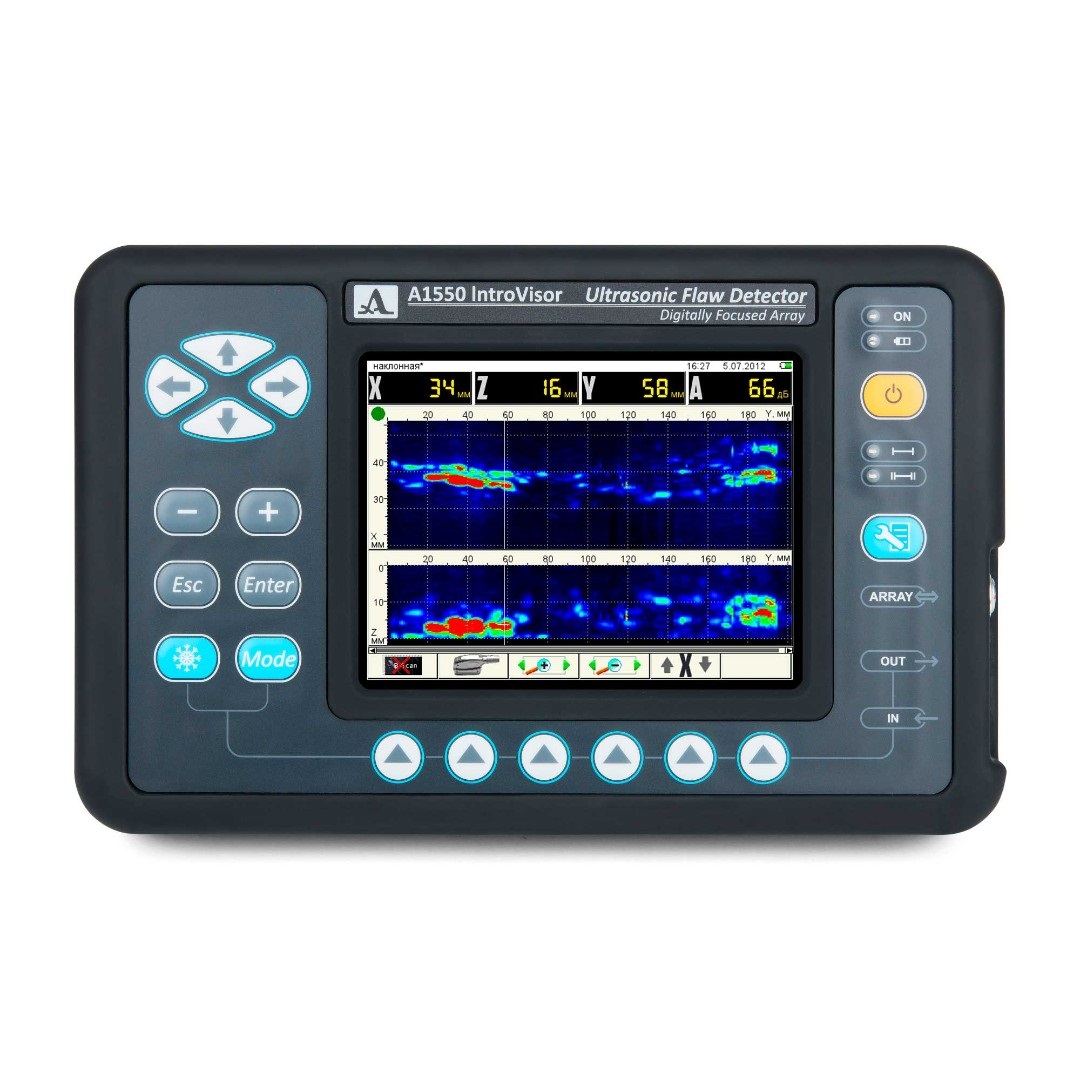

Универсальный портативный ультразвуковой дефектоскоп-томограф А1550 IntroVisor обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени. Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.
Типы антенных решеток для работы с дефектоскопом-томографом

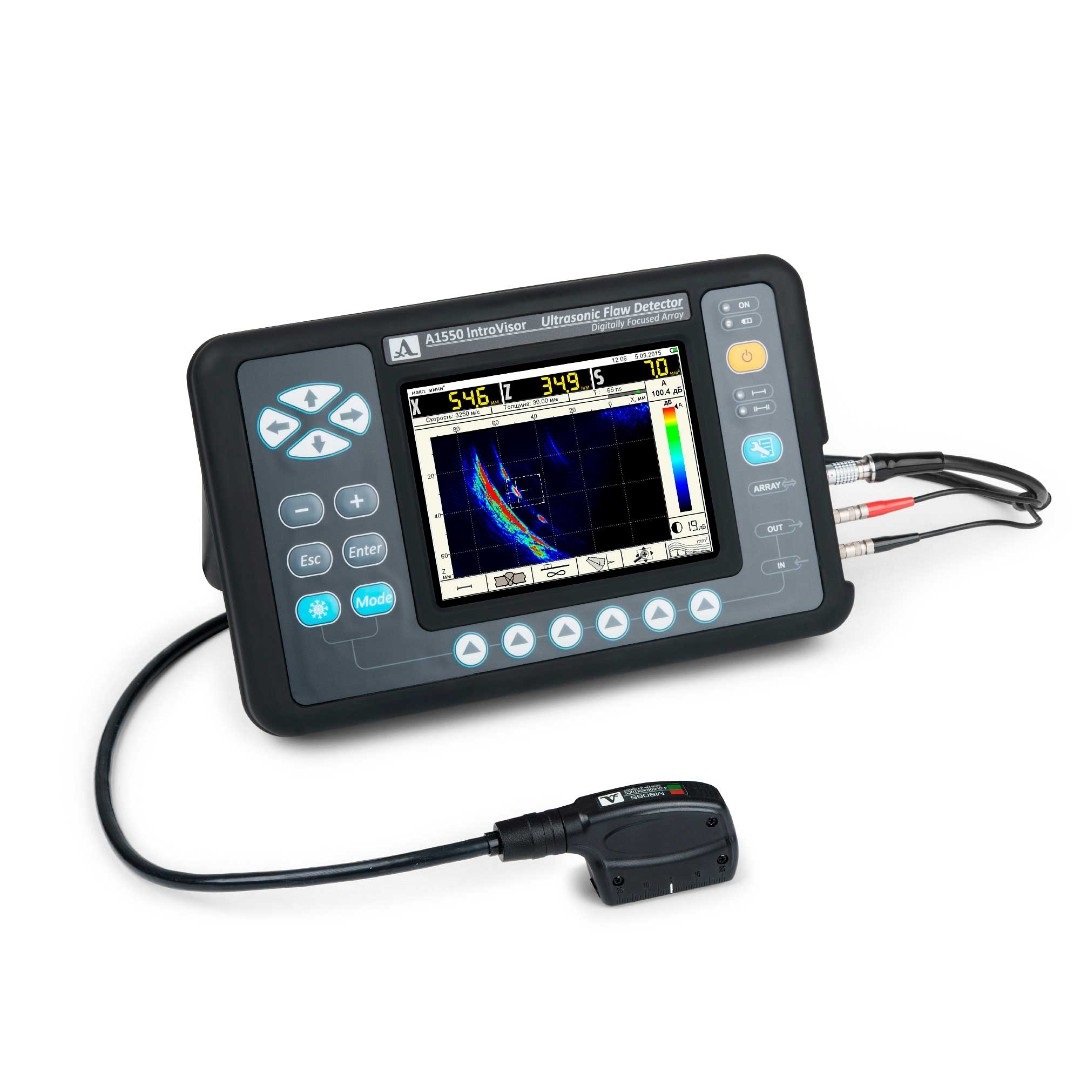

С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:
- М9060 4.0V0R40X10CL — 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
- М9065 4.0V60R40X10CS — 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
- Антенная решетка M9170 4.0V60R26X10CS — 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
- Антенная решетка M9171 4.0V0R26X10CL — 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.
Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность.
Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.
Отличительные особенности АР
- Возможность использования различных типов волн:
- поперечных для контроля сварных швов с сектором обзора, перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля;
- продольных для контроля основного тела металла.
- Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны.
- Возможность самостоятельной замены акустического модуля АР.
- Оперативное переключение между типами АР.
- Перемещение АР вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля.

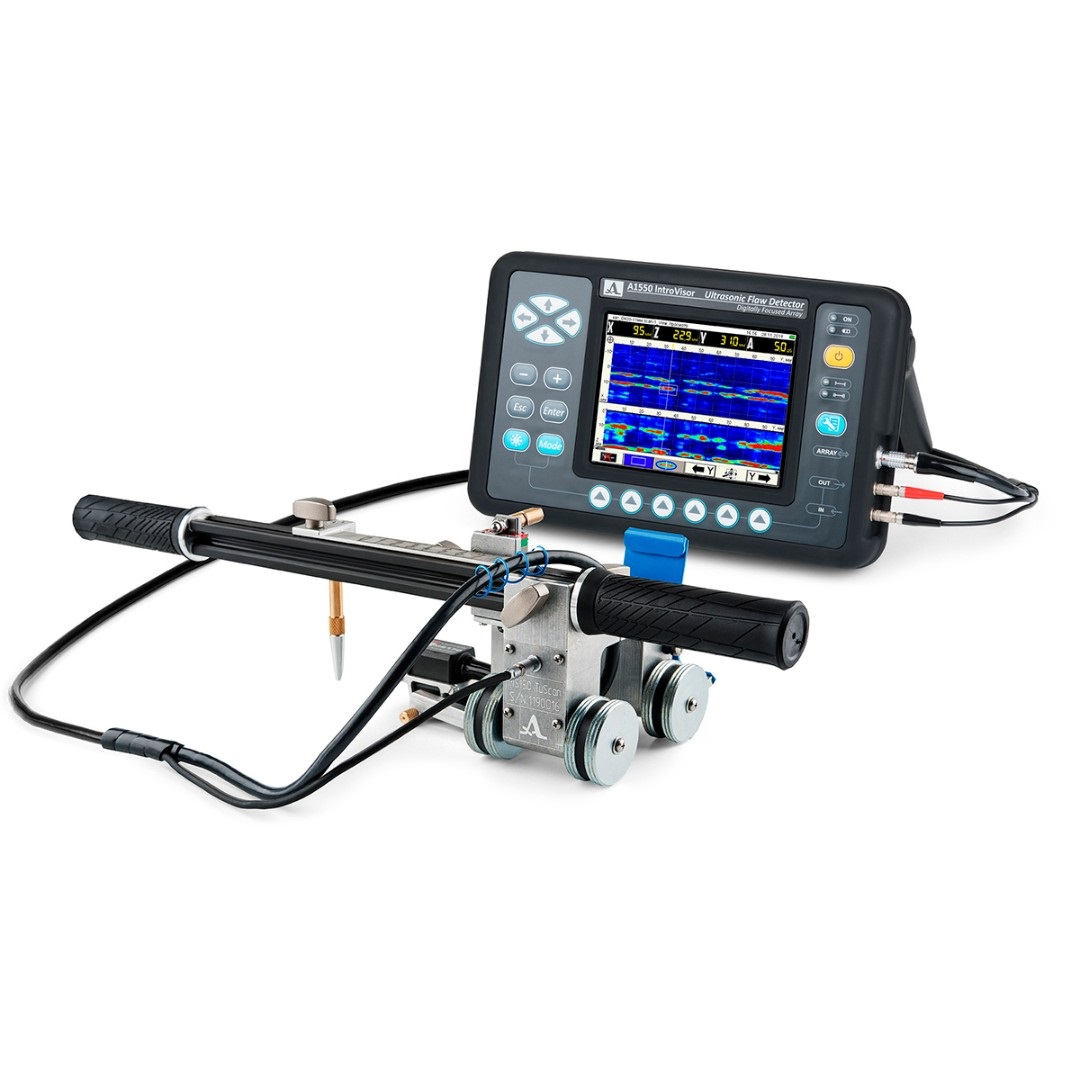

- Возможность использования АР с мобильным сканером MS150 TuScan (поставляется опционально).
Технические характеристики А1550 IntroVisor:
| Параметр | Значение |
| Размер томограммы | 256 x 160 точек |
| Шаг реконструкции томограммы | 0,1 – 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука | 1 – 10 МГц |
| Диапазон перестройки скорости ультразвука | 1 000 – 15 000 м/с |
| Диапазон перестройки усиления приемника | 0 – 100 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | 7 – 300 мм |
| D1771 4.0A0D12CL | 2 – 300 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | 2 – 160 мм |
| S5096 5.0A70D6CS | 2 – 160 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн: | |
| М9060 4.0V0R40X10CL | 7 – 300 мм |
| М9171 4.0V0R26X10CL | 2 – 300 мм |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170 | 2 – 130 мм |
| Тип дисплея (разрешение) | TFT (640 x 480) |
| Источник питания | литиевый аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора, не менее | 8,5 ч |
| Габаритные размеры электронного блока | 260 х 166 х 80 мм |
| Масса электронного блока | 1,8 кг |
| Диапазон рабочих температур | от -30 до +55ºC |

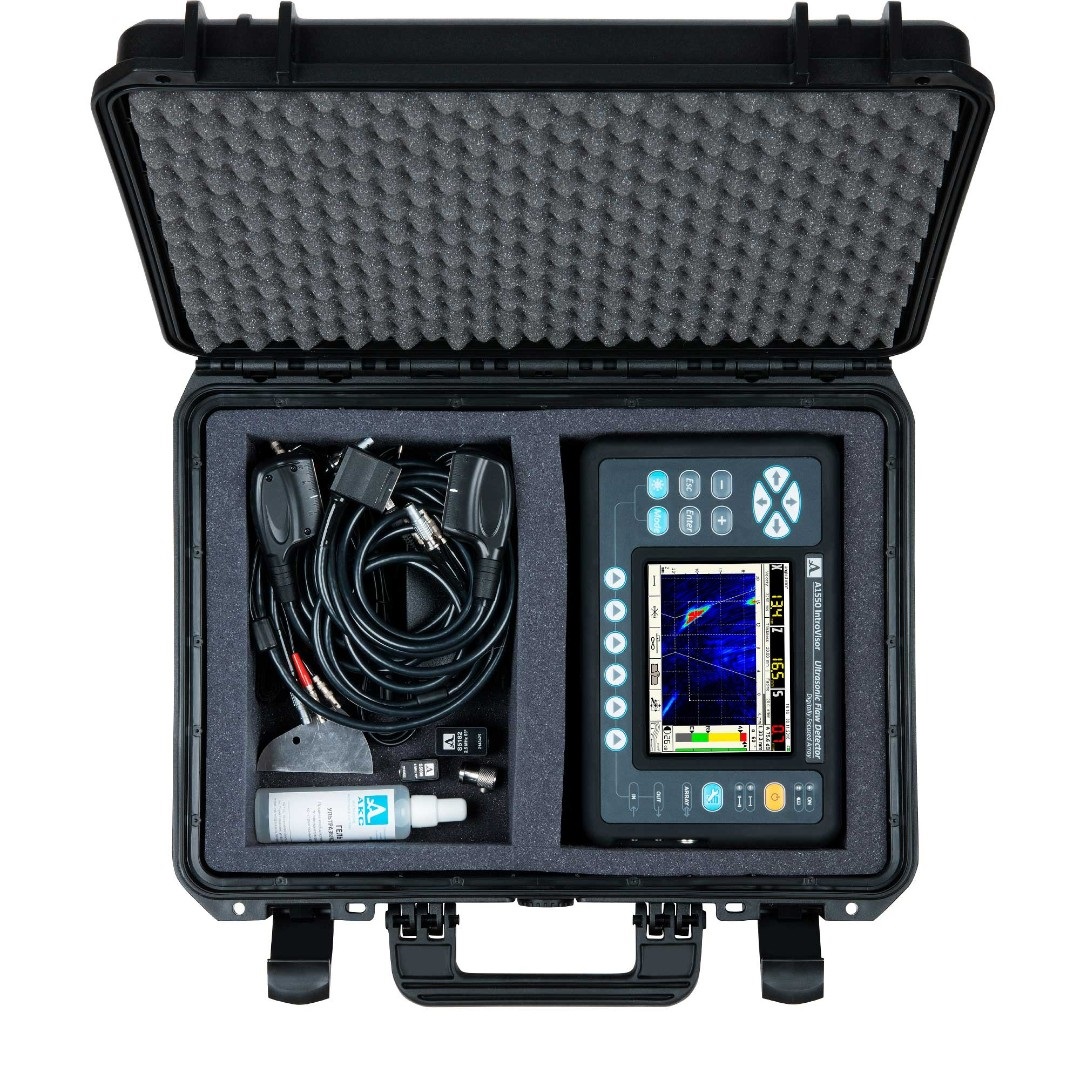

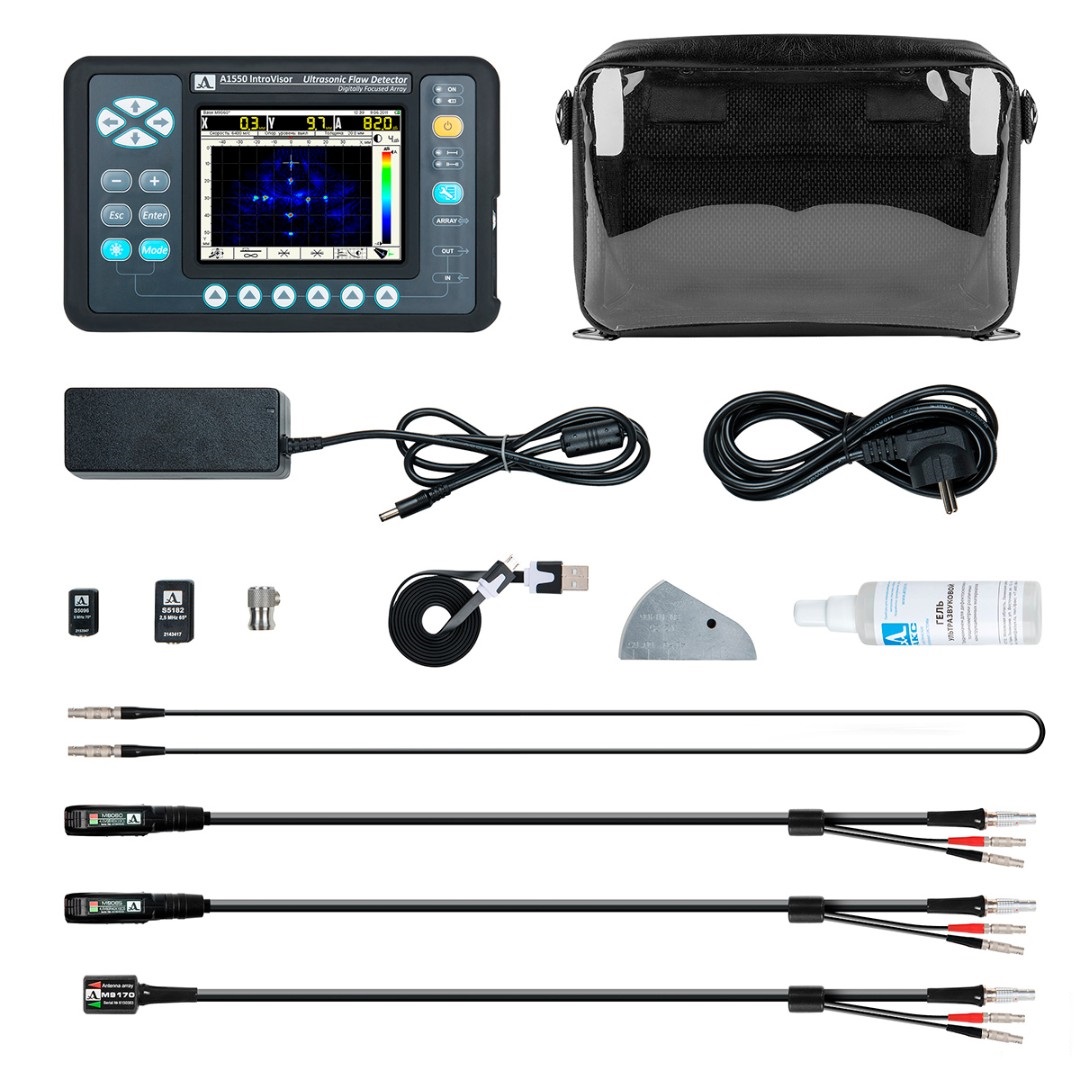

Базовый комплект А1550 IntroVisor:
| Наименование |
| А1550 IntroVisor — электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки) |
| Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS |
| Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS |
| Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL |
| Кабель LEMO-LEMO одинарный 1,2 м |
| Преобразователь S3568 2.5A0D10CL |
| Преобразователь S5182 2.5A65D12CS |
| Преобразователь S5096 5.0A70D6CS |
| Сетевой адаптер с кабелем 220В-15В |
| Кабель USB A-Micro B |
| Компакт-диск с документацией и ПО |
| Чехол Е14 |
| Гель УЗ -30°C…+100°C, 0,1 кг |
| Калибровочный образец V2/25 |
| Жесткий кейс М20 |
