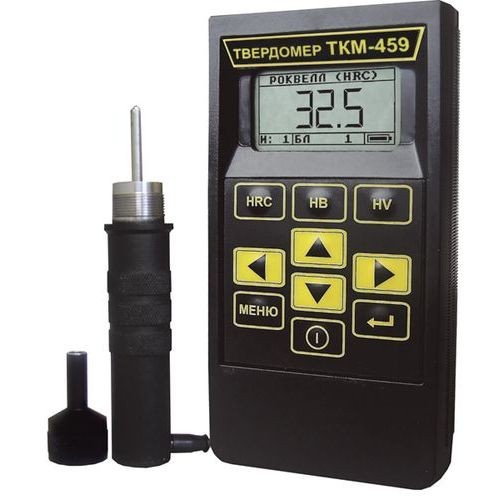

Ультразвуковой твердомер ТКМ-459М
Загрузка...
Тип оборудования: ультразвуковой твердомер, измеритель твердости
Производитель: Россия
Серия: ТКМ-459
Модель: ТКМ-459М
Описание: Ультразвуковой прибор для измерения твердости металлов
Сертификаты на ультразвуковой твердомер ТКМ-459:
— Сертификат об утверждении типа средств измерений Российской Федерации. Твердомер ТКМ-459 внесен в Государственные реестры России, Украины, Беларуси и Казахстана
Гарантия на ультразвуковой твердомер ТКМ-459: 3 года.
Портативный твердомер ТКМ-459 хорошо зарекомендовал себя в производственных и полевых условиях.
Ультразвуковой твердомер ТКМ-459 представляет собой переносной твердомер для оперативного измерения твердости металлов, поверхностно упрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром). Реализует измерения в основных стандартизованных шкалах твердости — HRC, HB, HV, шкалах HRA, HRB, HSh и σв (предел прочности на разрыв пересчет по ГОСТ 22791-77 для сталей перлитного класса). Контактно-импедансный твердомер ТКМ-459 с поверкой предназначен для применения в полевых, цеховых и лабораторных условиях. Принцип действия твердомера ТКМ-459 — UСI (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).
Отличительные особенности ультразвукового твердомера ТКМ-459:
Обеспечение контроля в труднодоступных местах (пазы, отверстия, зубья шестерен и др.)- Малая чувствительность к кривизне поверхности изделия.
- Конструкция испытательного индентора обеспечивает малое влияние отклонения датчика от нормали к контролируемой поверхности на показания прибора, и сверхмалую минимальную площадь зоны контроля.
- Отсутствие влияния пространственного положения датчика прибора на результат измерения
- Оснащение/дооснащение дополнительными сменными датчиками различной конструкции и нагрузки, позиционирующими насадками, специализированным штативом.
- Оперативная подстройка (корректировка) показаний прибора по одной или двум образцовым мерам твердости.
- Оперативное создание дополнительных индивидуальных калибровок к шкалам твердости, с использованием не более чем двух контрольных образцов (режим «обучение»).
- Создание пользователем дополнительных собственных шкал.
- Гибкая организация памяти прибора для записи результатов измерений, и статистической обработки.
- Для удобства работы в приборе организован интуитивно понятный, русский (или английский) пользовательский интерфейс, обеспечивающий работу оператора попринципу — «ВКЛЮЧИ И ИЗМЕРЯЙ».
Технические характеристики ультразвукового твердомера ТКМ-459:
- Диапазоны измерения твердости: по Роквеллу 20 — 70 HRC, по Бринеллю 100 — 450 HB, по — Виккерсу 240 — 940 HV
- Относительная приведенная погрешность: по Роквеллу 1,5 %, по Бринеллю 4,0 %, по Виккерсу 3,0 %
- Число возможных замеров для вычисления среднего значения: 1-9
- Число дополнительных индивидуальных калибровок на каждую шкалу «режим обучение»: 5 на каждую шкалу
- Число шкал для определения пользователем: 3
- Время автоматического выключения прибора: настраиваемое
- Емкость памяти: 6000 измерений
- Выход на ПК: RS-232
- Питание автономное от аккумулятора
- Программное обеспечение для ПК — в комплекте
- Подсветка дисплея: настраиваемая
- Габаритные размеры: 150 х 80 х 30 мм
- Диапазон рабочих температур: -10 …+ 40 °С
- Масса твердомера ТКМ-459: 0,4 кг
- Диаметр площадки на поверхности изделия для установки датчика: от 1 мм на плоскости, от 5 мм в глухом отверстии
Требования к контролируемому изделию
Изделия массой более 1 килограмма, толщиной более 2 мм — не требуют дополнительных мероприятий.
Изделия массой менее 1 килограмма необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка «ЦИАТИМ»)
Изделия толщиной менее 2 мм необходимо зафиксировать («притереть») на опорной плите с помощью фиксирующей пасты (напр. смазка «ЦИАТИМ»)
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) — 1,6 Ra
Комплектность поставки ультразвукового твердомера ТКМ-459:
- Электронный блок твердомера , 1 шт.
- Датчик типа «Ш» (штатный датчик, нагрузка — 50Н), 1 шт.
- Аккумулятор (заранее установлен в прибор), 1 шт.
- Зарядное устройство, 1 шт.
- Руководство по эксплуатации (совмещено с паспортом), 1 шт.
- Свидетельство о поверке (или отметка в паспорте), 1 шт.
- Кабель для подключения к ПК, 1 шт.
- Программное обеспечение для ПК, 1 шт.
- Чехол для закрепления твердомера на груди оператора, 1 шт.
- Манжета для закрепления твердомера на руке оператора, 1 шт.
- Сумка для переноски и хранения, 1 шт.
Твердомер ТКМ 459 специальный комплект
Специальный комплект поставки для применения в особо тяжелых производственных и полевых условиях. Датчик прибора ТКМ-459 в данном комплекте поставляется с установленным на нём разъёмом и 2-мя соединительными кабелями.
Дополнительные принадлежности к ультразвуковому твердомеру ТКМ-459:
Датчик тип «Ш» (нагрузка 50Н). Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип «Н» (нагрузка 10Н). Датчик с уменьшенной нагрузкой — для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий.
Датчик тип «С» (нагрузка 100Н). Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью.
Датчик тип «К» (высота 70мм). Датчик с уменьшенными габаритами, для контроля внутри труб, труднодоступных местах.
Специализированная насадка к датчику. Для облегчения позиционирования датчика на сложных поверхностях.
Штатив для датчика твердомера. Для облегчения контроля малогабаритных изделий.
Эталонные меры твердости (по ГОСТ 9031-75). Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка. Для подготовки зоны контроля на поверхности изделий
