Ультразвуковой твердомер ТКМ-459C «Универсальный+»
Твердомер ТКМ-459С теперь поставляется в новой комплектации - «Универсальный» и «Универсальный+».
В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно...
Загрузка...В наличии много
220687 руб.RUB
Цена без скидки: 227513
-3%
Экономия 6826
Твердомер ТКМ-459С теперь поставляется в новой комплектации — «Универсальный» и «Универсальный+».
В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными!
Работая с комплектом «Универсальный» или «Универсальный+», Вы сможете использовать все преимущества 2-х методов твердометрии:

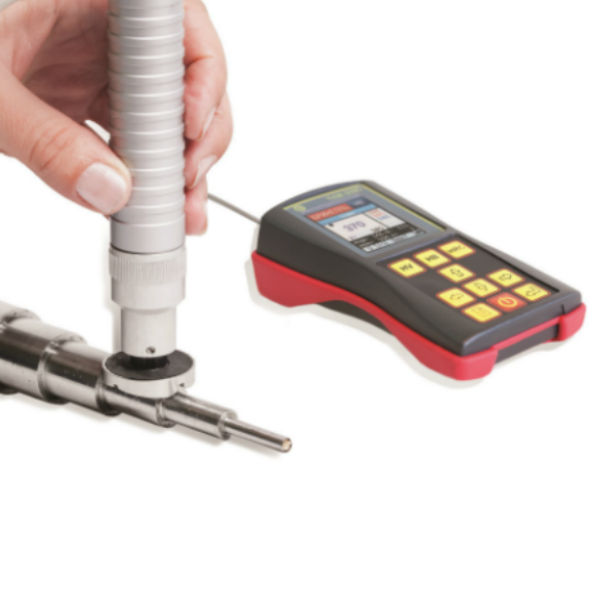

- UCI метод (Ultrasonic Contact Impedance) — ультразвуковой контактный импеданс,
- Leeb метод — динамический метод.
Расширенная версия комплекта «Универсальный+» включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости.
Этот комплект позволит Вам контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.
ТКМ-459С в новой комплектации выполняет контроль твердости:
- Углеродистых, конструкционных сталей и других мелкозернистых материалов
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ)
- Жаропрочных, коррозионно-стойких, нержавеющих сталей
- Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
- Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок

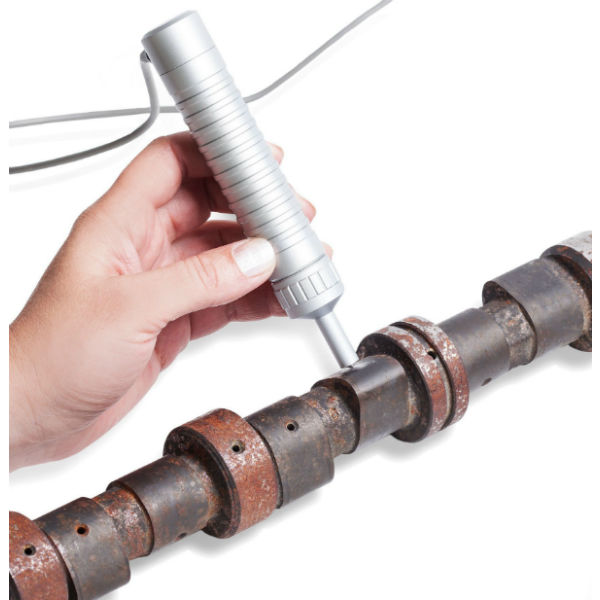

- Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
- Тонкостенных и малогабаритных изделий
- Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества твердомера ТКМ-459С
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Пространственное положение датчика не влияет на результат измерения.
- Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия.
- Сверхмалая площадь зоны контроля — от 1 мм.
- Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия).
- Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости.
Особенности конструкции
- Ударопрочный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах.
- Оповещение о выходе результата измерения за установленные пределы.
- Уникальная система статистической обработки данных.
- Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости.
- Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам.
- Самостоятельное программирование дополнительных шкал.
Комплект «Универсальный+» предназначен для работы в производственных и полевых условиях.
Требования к контролируемому изделию
| Ультразвуковой метод | Динамический метод |
| Масса более 1 кг, толщина более 2 мм — дополнительная подготовка не требуется | Масса более 5 кг, толщина более 6 мм — дополнительная подготовка не требуется |
| Масса менее 1 кг — изделие необходимо зафиксировать на опорной плите | Изделия жесткой конструкции (трубы, валы) с ожидаемой твердостью от 90 до 250 НВ и толщиной более 4 мм — дополнительная подготовка не требуется |
| Толщина менее 2 мм — изделие «притереть» на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ») | Масса менее 5 кг — изделие притереть на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ») |
| При шероховатости контролируемой поверхности 1,6 Ra измерения будут наиболее точными | В зависимости от величины шероховатости поверхности подбирается тип датчика, обеспечивающий наибольшую точность измерений |
Режимы работы твердомера ТКМ-459C
| Режим измерения | Отображение результатов измерений | Применение |
| По основным шкалам | Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | Измерение твердости основной массы контролируемых изделий |
| С использованием дополнительных калибровок к основным шкалам | По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| По дополнительным шкалам (определяются пользователем или добавляются производителем) | Шкалы программируются самим пользователем | Решение специальных задач |

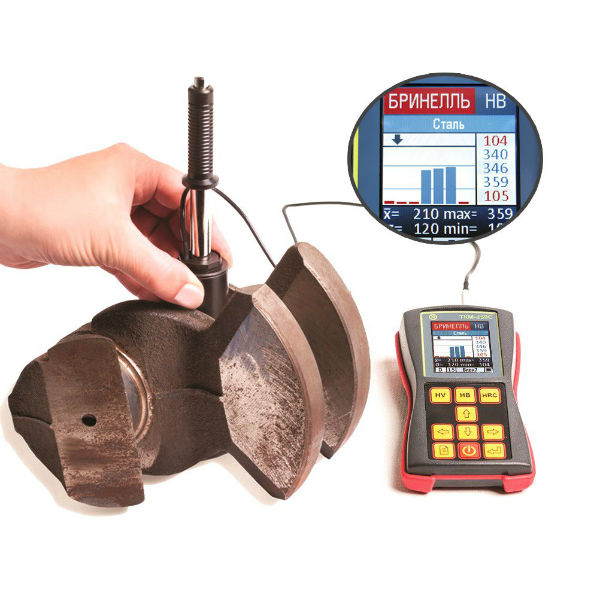

Интеллектуальная система статистической обработки результатов измерений
Параметры статистической обработки серии измерений:
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
- Автоматический отброс результатов, некорректно проведенных замеров.
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения.
- Вычисление максимума и минимума в группе результатов замеров.
- Вычисления относительно заданных значений твердости.
- Выборки результатов относительно заданных значений твердости.
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| Ультразвуковой метод | Динамический метод | |
| Диапазон измерений твердости по основным шкалам: | ||
| по Бринеллю | 90 — 450 НВ | |
| по Роквеллу С | 20 — 70 HRC | |
| по Виккерсу | 240 — 940 HV | |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | ||
| по Бринеллю: | ||
| в диапазоне (90…150) НВ | ±10 НВ | |
| в диапазоне (150…300) НВ | ±15 НВ | |
| в диапазоне (300…450) НВ | ±20 НВ | |
| по Роквеллу С | ±2 HRC | |
| по Виккерсу: | ||
| в диапазоне (240…500) HV | ±15 HV | |
| в диапазоне (500…800) HV | ±20 HV | |
| в диапазоне (800…940) HV | ±25 HV | |
| Диаметр площадки на изделии для установки датчика | — от 1 мм на плоскости, — от 5 мм в глухом отверстии (пазу) |
от 7 мм на плоскости |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы | |
| Количество дополнительных шкал | 3 | |
| Время одного замера твердости | 2 сек. | |
| Число замеров для вычисления среднего значения | 1–99 | |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 | |
| Емкость памяти результатов измерений | 12 400 | |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 | |
| Сигнал о выходе результата измерения за допустимые границы | есть | |
| Связь с компьютером | USB | |
| Питание | LI-ion аккумулятор (встроен в прибор) | |
| Размеры электронного блока твердомера | 121x69x41 мм | |
| Масса электронного блока твердомера | 300 г | |
| Диапазон рабочих температур | -15 … + 35 °С | |
| Гарантийный срок эксплуатации | 36 мес. с даты продажи, но не более 40 мес. с даты выпуска | |
| Межповерочный интервал твердомера | 1 год | |

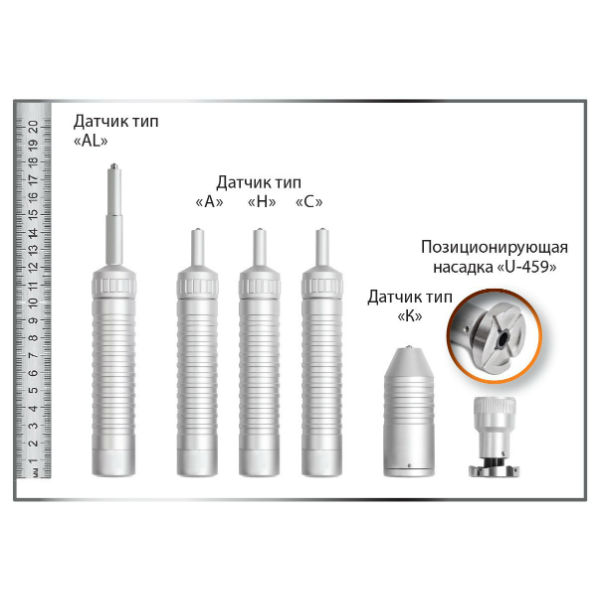

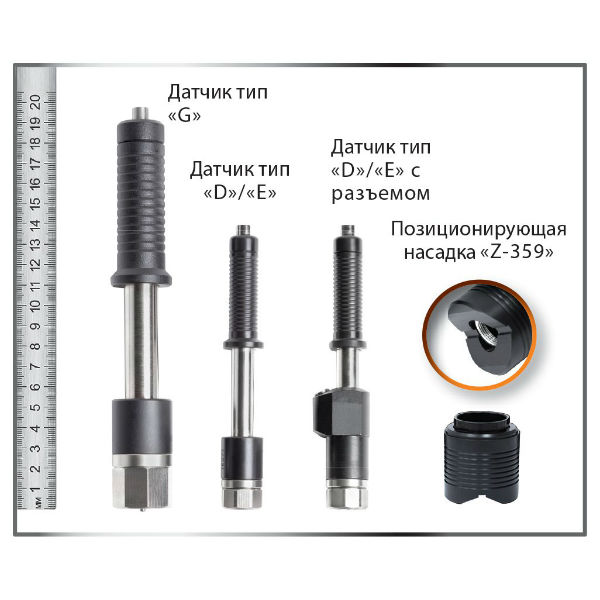

Характеристика датчиков ТКМ-459С
| Фото датчиков | Тип датчика/нагрузка | *Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |
| УЛЬТРАЗВУКОВОЙ МЕТОД | ||||
 |
«А» 50H (5 кг) |
1 кг/3 мм/Ra 1,6 | 145/26 мм | Решение основной массы задач контроля |
| «H» 10H (1 кг) |
1 кг/2 мм/Ra 0,8 | 145/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) | |
| «С» 100H (10 кг) |
1 кг/4 мм/Ra 3,2 | 145/26 мм | Контроль изделий с плохо подготовленной поверхностью | |
 |
«К» 50H (5 кг) |
1 кг/3 мм/Ra 1,6 | 76/36 мм | Контроль внутри труб, ёмкостей и в других труднодоступных местах. |
 |
«AL» 50H (5 кг) |
1 кг/4 мм/Ra 1,6 | 190/26 мм | Контроль твердости в труднодоступных местах (длина наконечника 65 мм) |
| ДИНАМИЧЕСКИЙ МЕТОД | ||||
 |
«D» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Решение основной массы задач контроля |
| «E» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости | |
 |
«G» | 6 кг/55 мм/Ra 7,2 | 200/29 мм |
Контроль твердости глубинных слоев изделия;
материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия — не более 450 НВ.
|
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

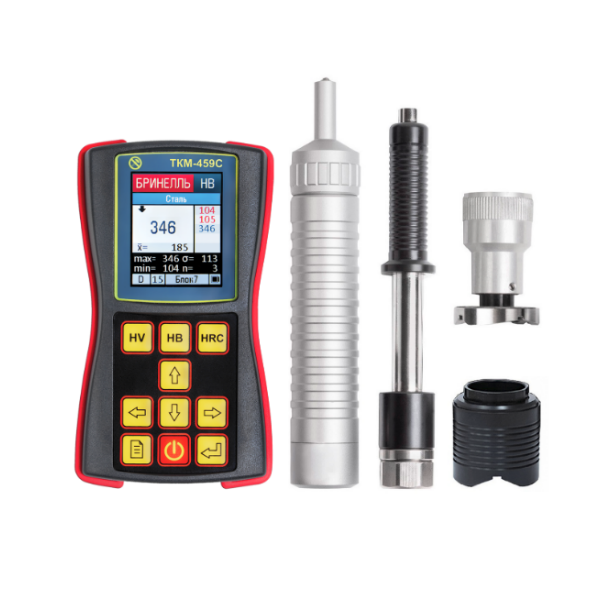

Комплект поставки ТКМ-459С «Универсальный+»:
| Составляющие комплекта | «Универсальный» | «Универсальный+» |
| Электронный блок твердомера | + | + |
| Аккумулятор (встроен в прибор) | + | + |
| Датчик тип «А» ультразвуковой | + | + |
| Датчик тип «D» динамический | + | + |
| Соединительный кабель | 1 шт. | 2 шт. |
| Позиционирующая насадка «U-459» | + | |
| Позиционирующая насадка «Z-359» | + | |
| Контрольный образец твердости HRC | + | |
| Контрольный образец твердости HB | + | |
| Контрольный образец твердости HV | + | |
| Зарядное устройство | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + |
| Свидетельство о поверке (или отметка в РЭ) | + | + |
|
USB-кабель для подключения к ПК
|
+ | + |
| Программное обеспечение на мини CD-диске | + | + |
| Защитный чехол и манжета для фиксации прибора | + | + |
| Сумка для безопасной переноски и хранения | + | |
| Специализированный кофр для безопасной переноски и хранения | + |
- Сменные датчики различной конструкции для выполнения специализированных задач.
- Комплекты эталонных мер твердости (по ГОСТ 9031–75).
- Соединительные кабели.
- Штатив для позиционирования УЗ датчиков твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малогабаритных и тонких объектов; также рекомендуется для работы с большими партиями изделий).
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
