Ультразвуковые дефектоскопы серии USPC3100 SOCOMATE

Ультразвуковой прибор для поиска дефектов Гарантия на ультразвуковой дефектоскоп USPC3100 : 12 месяцев.

Сертификаты на дефектоскопы USPC3100 SOCOMATE:

• Сертификат об утверждении типа средств измерений РФ.
• Сертификат ROLLS ROYCE: № RPS 705 / QCTP 6265
• Сертификат General Electric: P29TF82 Class A, B, C и P3TF31

Назначение дефектоскопов USPC3100 SOCOMATE:

Промышленные ультразвуковые дефектоскопы серии USPC3100 фирмы SOCOMATE (Франция) предназначены для использования в составе высокопроизводительных стационарных и мобильных систем УЗ контроля различных промышленных изделий.

Выпускаются несколько моделей дефектоскопа отличающихся числом каналов и объемом встроенных функций обработки результатов.

По числу каналов существуют следующие варианты дефектоскопов:

1. Одноканальный вариант.
2. Вариант с 8 канальным мультиплексором.
3. Одноканальный вариант с выносным блоком генератора зондирующих импульсов и предусилителем.

Модификации УЗ дефектоскопов USPC3100:

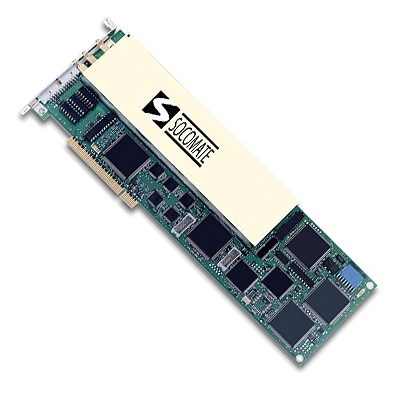

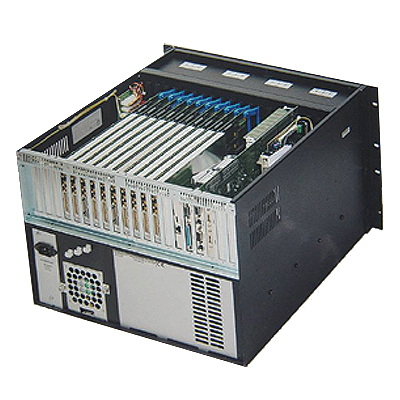

Благодаря тому, что дефектоскопы выполнены в виде плат стандарта PCI, несколько блоков могут быть одновременно установлены в один компьютер. Причем в одном компьютере могут быть одновременно установлены как одноканальные дефектоскопы, так и дефектоскопы с мультиплексорами. Это позволяет создавать  многоканальные системы контроля (до 256 полностью независимых каналов).

Помимо возможности прямой передачи данных в компьютер, каждый дефектоскоп имеет аналоговые и цифровые выходы, позволяющие непосредственно управлять регистраторами, дефектоотметчиками и другими исполнительными устройствами.

В комплекте с дефектоскопами предоставляется DLL библиотека для разработки программного обеспечения с подробным описанием, что является незаменимым инструментом для разработчиков.

Так же в комплекте с платами поставляется программа USPC написанная для демонстрации основных возможностей дефектоскопа. Для данной демонстрационной программы приведен исходный текст, благодаря этому сильно упрощается процесс освоения DLL библиотеки. Примеры исходного текса программы представлены на  языках программирования LabView, Visual Basic, C++, Delphi.

Основные характеристики дефектоскопов серии USPC3100:

• Все компоненты необходимые для создания УЗ системы расположены на одной плате стандарта PCI, включая генератор зондирующих импульсов, приемник, АЦП, сигнальный процессор, память А-сканов и т.д.
• Высокопроизводительный интерфейс (PCI/Master DMA) позволяют осуществлять скоростной захват и обработку данных.
• Уровень шума < 20 % высоты экрана при максимальном усилении (105 dB);
• Генератор прямоугольных импульсов с временем нарастания/спада менее 5 нс;
• Диапазон частот от 0,35 до 30 МГц;
• АЦП 200 МГц, 10-разрядов;
• Частота следования зондирующих импульсов: до 20 кГц;
• Линейность усилителя ± 0.5 dB
• Прекрасное разрешение вблизи поверхности.
• Разрешение в режимах TOF/WT: < 1мкм
• Высокоскоростная передача А- и С-сканов по шине PCI;
• Динамический диапазон: 105 dB;
• Линейность вертикальной развертки: ±1%
• Наклон характеристики ВРЧ: ±40 дБ/мкс;
• Синхронизация: Внутренняя — Внешняя-Параллельная/Мультиплексированная.
• 26-контактный разъем ввода/вывода данных в реальном времени:
  — 8 аналоговых выходов АМПЛИТУДА/ВРЕМЯ ПРОБЕГА (TOF)/ТОЛЩИНА  СТЕНКИ (WT).
  — 9 программируемых выходов сигнализации с напряжением от 5 до 30 В

Дефектоскопы SOCOMATE успешно применяются на большом числе предприятий:

В металлургической промышленности:

• ASCOMETAL (Франция),
• BETHLEEM Steel (США),
• BRITISH STEEL (Англия),
• INLAND Steel (США),
• LTV (США),
• LUCCHINI (Италия),
• SKF (Италия),
• SOLLAC (Франция),
• VALLOUREC (Франция),
• VALDUNES (Франция),
• UNIMETAL (Франция)
• и др.

В автомобильной промышленности:

• FORD MOTOR COMPANY (США)
• FEDERAL MOGUL (Франция, Англия, США),
• MAHLE (Германия),
• FIAT (Италия),
• KS (Франция, США),
• PEUGEOT (Франция),
• RENAULT (Франция),
• TEKSID (Франция, Италия),
• ZOLLNER (США),
• SMP (Франция),
• и др.

В военной промышленности:

• ALLIANT (США),
• DCN (Франция),
• GIAT (Франция),
• MANURHIN (Франция),
• и др.

В авиационной и космической промышленности:

• AEROSPATIAL (Франция),
• DASSAULT (Франция),
• HUREL DUBOIS (Франция),
• FAIRSHIELD DORNIER (Германия),
• SNECMA (Франция),
• AIRBUS Industry (Франция),
• и др.

Железнодорожные предприятия:

• Milton (Чехословакия),
• DGT (Германия)
• FS (Италия),
• PORSOL (Португалия),
• SNCF (Франция),
• BRITISH RAILWAY (Англия),
• и др.

Прекрасная разрешающая способность вблизи поверхности

Очень малый уровень шумов. Благодаря двойному экранированию аналоговой части платы уровень собственных шумов не более 20% полной высоты экрана при усилении 105 дБ и широкополосной фильтрации (в работающем персональном компьютере).

Примеры автоматизированных систем УЗК, построенных на основе плат Socomate:

T.ROTA (Франция) — линия УЗК тонкостенных труб малого диаметра:

• разрешение:  лучше, чем 1 мкм;
• точность измерений: лучше чем ± 2 мкм;
• минимальный диаметр труб: 6 мм;
• минимальная толщина стенки: 0,4 мм;
• частота следования зондирующих импульсов: до 20 кГц;
• минимальная глубина выявления дефектов: 5% от толщины стенки.

CYCLOPS (Испания) — УЗК точечной сварки на производственной линии.

Возможности дефектоскопической системы:

• Автоматическое позиционирование, ориентация и оценка, благодаря применению интегрированной системы технического машинного зрения;
• Автоматическая оценка качества точечной сварки с определением типа дефекта;
• Программируемое пользователем число и положения  контролируемых точек;
• Быстрый и высокоточный контроль без задержки текущего цикла производства;
• Получение результатов контроля в реальном масштабе времени дает возможность  интеграции в систему  управления всей линии ;
• Автоматическое сохранение результатов контроля в базах данных Статистики и  Истории производственного цикла.

Компоненты системы CYCLOPS:

• Промышленный манипулятор KUKA KR30 с шестью степенями свободы;
• Держатели преобразователя с двумя степенями свободы;
• Системы технического машинного зрения: PC плата,
• Монохромная видеокамер и светодиодная лампа (24В);
• Ультразвуковая часть: PC плата (Socomate) и прямой преобразователь с сухим контактом;
• Индустриальный ПК с установленной электроникой и программным обеспечением.

UT Scanning System (Sonatest Ltd., Великобритания) — многоканальная иммерсионная система.

Электронные компоненты системы:

• компьютер установленный в  19″ стойке (или выполненный в стандартном виде)
• плата управления шаговыми двигателями (до 8 двигателей)
• система аварийной остановки

Механика:

• три шаговых двигателя для линейных координат X,Y,Z (возможна установка дополнительных двигателей)
• сканер, выполненный из алюминиевых сплавов.
• иммерсионная ванна: ширина от 0.3 до 3 м., длинна от 1 до 15 м.

Программное обеспечение — Visual Scan

Данное программное обеспечение разработано для операционных систем MS Windows . Программа Visual Scan осуществляет сбор, обработку и сохранение A,B и С-сканов в реальном времени.

Ультразвуковые компоненты:

• Система UT Scanning System создана на основе многоканальных ультразвуковых дефектоскопов PCMUX 3100. Выносной блоком генераторов и приемников устанавливается  на сканирующем механизме.

Установка «УРАН-3000БТ» (УралНИТИ, Россия)

Установка предназначена для автоматизированного контроля стальных и «легких» бурильных труб — труб из алюминиевых сплавов, а также круглого сортового проката. Установка обеспечивает контроль толщины стенки и выявление недопустимых дефектов любой ориентации, расположенных как на поверхности, так и залегающих внутри тела трубы или металлопроката.
