Ультразвуковые прямые совмещенные преобразователи П111
Загрузка...Прямые совмещенные ультразвуковые преобразователи П111 (пьезоэлектрические преобразователи, ПЭП)
Пьезоэлектрические преобразователи (пэпы) предназначены для выявления внутренних дефектов (поры, волосовины, трещины, расслоения и др.), а также поиска локальных утонений в металлоконструкциях и стенках изделий, в т.ч. из низколегированных и аустенитных сталей в соответствии с существующими ГОСТами и методическими указаниями РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96 и пр.
Преобразователи П111 обладают средней длительностью импульса и средним уровнем демпфирования — оптимальное сочетание чувствительности и разрешающей способности. Типичная форма импульса с количеством полупериодов, зависящим от частоты, размера пьезопластины и прочих факторов. Ширина спектра по уровню -6dB от 30 до 60%.
Все преобразователи снабжены встроенными согласующими элементами и разъемами Лемо0. Протектор преобразователей выполнен из высокопрочной керамики.
Технические характеристики прямых совмещенных ультразвуковых преобразователей:
| Тип преобразователя | Частота, МГц | Размер пьезоэлемента, мм | Размер контактной поверхности, мм | Габаритные размеры DxH, мм |
| Преобразователь П111-1,25-К20 | 1,25 | Ø20 | Ø20 | Ø26х26 |
| Преобразователь П111-1,8-К20 | 1,8 | Ø20 | Ø20 | Ø26х26 |

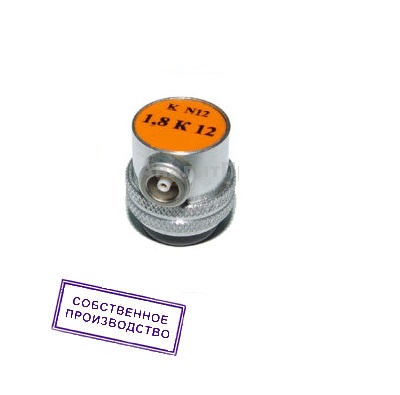

| Преобразователь П111-1,8-К12 | 1,8 | Ø12 | Ø12 | Ø19х22 |
| Преобразователь П111-2,5-К25 | 2,5 | Ø25 | Ø25 | Ø32х26 |
| Преобразователь П111-2,5-К20 | 2,5 | Ø20 | Ø20 | Ø26х26 |
| Преобразователь П111-2,5-К12 | 2,5 | Ø12 | Ø12 | Ø22х36 |
| Преобразователь П111-5-К12 | 5,0 | Ø12 | Ø12 | Ø19х22 |
| Преобразователь П111-5-К6 | 5,0 | Ø6 | Ø6 | Ø19х22 |
| Преобразователь П111-10-К4 | 10,0 | Ø4 | Ø4 | Ø19х22 |
