УМД-8 Встаиваемый УЗ дефектоскоп с коммутируемыми каналами

УМД-8 Встаиваемый УЗ дефектоскоп с коммутируемыми каналами

УЗ дефектоскопы УМД-8 предназначены для измерения координат залегания дефектов и оценки их параметров по амплитуде отраженных сигналов при контроле материалов, полуфабрикатов, готовых изделий, сварных соединений на наличие дефектов типа нарушения однородности, а также для измерения толщины материала.
Могут применяться в составе различных автоматизированных систем для контроля изделий основного производства и технологического оборудования в машиностроении, металлургической промышленности, на железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях. Для работы дефектоскопов необходимо наличие внешней управляющей ЭВМ, с установленным программным обеспечением управления работой дефектоскопа (ПО управления).

Функциональные возможности ПО управления и дефектоскопа определяются условиями применения в конкретной системе контроля. Количество коммутируемых каналов может быть от 1 до 48 в зависимости от версии. Управление и передача данных в реальном времени происходит по высокоскоростной шине Ethernet.

В линейке серийно выпускаемых дефектоскопов представлены 3 модели:

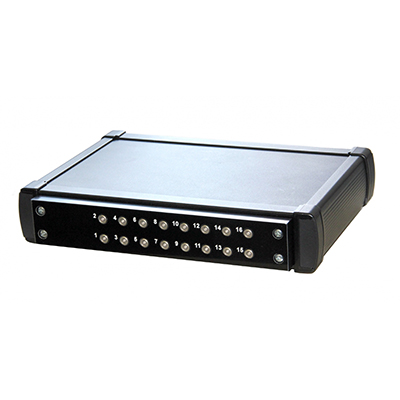

• УМД-8-xK, где x- число коммутируемых каналов от 1 до 16. Встраиваемая базовая модель.
• УМД-8.A3 — модель предназначена для использования в составе систем контроля, где преобразователи должны размещаться на большом удалении от измерительного блока дефектоскопа. В этом случае выносной блок генератора / усилителя / коммутатора подключается к измерительному блоку с помощью специальных кабелей, входящих в комплект поставки, длина которых может составлять до 200 м, а подключение ПЭП выполняется как можно более короткими кабелями, что позволяет получить максимальную эффективность их возбуждения. Количество каналов, в этом случае зависит от типа используемых выносных блоков.
• УМД-8.19 — промышленная модель для установки в стандартную 19″ стойку.
