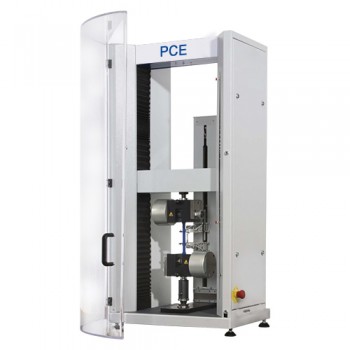

Универсальные испытательные машины PCE-UTU 10
Универсальная испытательная машина PCE-UTU 10 на сжатие, растяжения, испытаний на изгиб. Рабочий диапазон 10, 30, 50 и 100 кН.
Универсальная испытательная машина PCE-UTU 10 - это профессиональная...
Загрузка...В наличии много
2854000 руб.RUB
Универсальная испытательная машина PCE-UTU 10 на сжатие, растяжения, испытаний на изгиб. Рабочий диапазон 10, 30, 50 и 100 кН.
Универсальная испытательная машина PCE-UTU 10 — это профессиональная машина для проведения испытаний на разрыв, сжатие, изгиб. Рабочий диапазон машин этой серии составляет 10, 30, 50 и 100 кН. При испытании на разрыв используется стандартная методика с разрушение исследуемого образца. При этом образцы стандартного сечения подвергаются предельной нагрузке с последующим разрушением. Растяжение образцов происходит плавно с равномерным распределением усилия.
Машина позволяет вам определять пороговые значения усилия, предельно допустимые нагрузки. Результаты измерения могут быть представлены как в виде таблиц, так и в форме диаграмм.
| — диапазон измерений: 0,2 … 100 кН — точность: 0,5 — огромные возможности по конфигурированию и адаптации под вашу задачу — управляемый мотор постоянного тока |
— вариативная скорость движения приводов — ударопрочный промышленный корпус — индикатор разрыва/обрыва — память для сохранения полученных значений |
||
Технические характеристики PCE-UTU 10:
| Испытательная машина/ стенд PCE-UTU 10 | ||
| номинальная нагрузка | 10000 Н | |
| Класс точности | 0,5 / EN 7500-1 | |
| Привод | управляемый мотор постоянного тока | |
| Скорость | 0,001 … 500 мм/мин, дискретность: 1 µm | |
| Линейка перемещения | инкрментальная | |
| Номинальный ход | 1000 мм (без дополнительных адаптеров) | |
| Высота испытательного контура | 450 мм | |
| Питание | 230 V AC, 50 Hz | |
| Направляющие | 2 направляющие колонны 2 винтовых шпинделя Облицовка колонн гофрированным металлом концевые выключатели для ограничения перемещения каретки Герметизированные разъемы для защиты от пылиЦвет: RAL 7035 |
|
| Ограждения безопасности | покрытие из макролона концевые выключатели для автоматического отключения при открытии двери |
|
| Габариты | HxBxT 1330 x 650 x 530 мм | |
| Вес | 140 кг | |
| Электронная динамическая ячейка для машин серии UPM | ||
| Блок встроен в подвижную каретку для проведения испытаний на СЖАТИЕ И РАСТЯЖЕНИЯ | ||
| рабочий диапазон | 200 … 100000 Н | |
| номинальное значение | 2 мВ/В | |
| относительная погрешность | ≤ ±0,1 % | |
| линейность | ≤ ±0,02 % | |
| плавающая ошибка | ≤ ±0,03 % через 30 мин ≤ ±0,07 % через 8 часов |
|
| класс точность | nach EN ISO 7500-1, класс 0,5 | |
| перегрузка | 50 % | |
| Класс защиты | IP 67 | |
| Модуль TEDS | встроенный, в соответствии с IEEE 1451-4 автоматическое определение положения сенсора |
|
| БЛОК ЭЛЕКТРОНИКИ И УПРАВЛЕНИЯ | ||
| Рабочая частота | 1 кГц | |
| Дисплей | LCD | |
| Интерфейс | RS-232 | |
| Функции | Регулировка усилия Регулировка пути Ручная установка положения каретки Выполнение программирования процесса испытаний Управление скоростью перемещения Возврат на исходную позицию Циклы Установка предельных значений для силы/пути/ времени испытания Установка нуляУправления вариативными факторами измерения Индикатор разрыва Память При использовании для двух комплексов одновременно — выбор рабочей машины |
|
| УПРАВЛЯЮЩАЯ ЭЛЕКТРОНИКА | ||
| Процессор | 32 bit архитектура RISC | |
| Регулирующий контур | > 1 кГц | |
| Модуль TEDS | автоматическая индикация Стандарт IEEE 1451-4 |
|
| Интерфейс | USB 2.0 | |
| A/D-преобразователь | 2 x 24 bit преобразователь A/D для приемника DMS Частота обновления: > 50 кГц 2 x 10 bit A/D для обработки дополнительных сигналов Частота: > 50 кГц 1 x инкрементальный сигнал для определения значения пути |
|
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ||
| Функции | — Набор инструментов для свободного программирования — Набор инструментов для свободного программирования расчетных величин — Свободно конфигурируемый реальный масштаб времени с многоосевым перекрытием, свободная градуировка и ручная оценка — Свободно конфигурируемый формат отчетов и протоколов с добавлением фото и видеоматериалов — Сохранение результатов и экспорт данных измерений- Встроенное руководство пользователя — Автоматизированная система — Работа от сети — Языковая поддержка — Лицензия на ПО, поддержка multiworkplace |
|
| Базовая конфигурация для испытания материалов | 1 x протокол для стандартных испытаний 1 x протокол испытаний на усилия сжатия, растяжения, кручения и переменные нагрузки 1 x протокол для испытания пружин сжатия и растяжения |
|
Комплект поставки PCE-UTU 10:
- 1 xуниверсальная испытательная машинаPCE-UTU в выбранной конфигурации,
- 1 x испытательная ячейка (включения требуемые подключения, штекеры, розетки, кабельные линии),
- 1 x управляющая электроника,
- 1 x контрольный блок,
- 1 x программное обеспечение,
- 1 x руководство пользователя.
Внимание: Представлена стандартная конфигурация, также вам доступны машины в модификациях, отвечающих вашим требованиям и задачам
