Главная Товары Дефектоскопы Дефектоскопы ультразвуковые Универсальный дефектоскоп Томографик УД4-ТМ

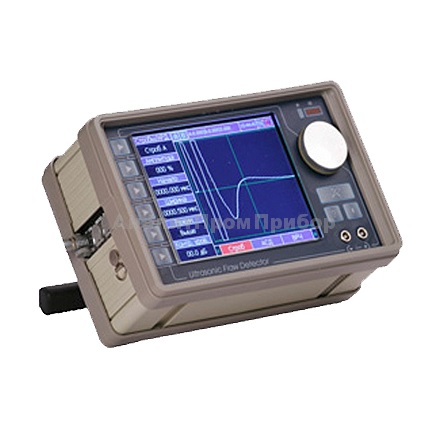

Универсальный дефектоскоп «Томографик» УД4-ТМ — технологическая новинка, являющаяся продолжением серийного ряда широко применяемого дефектоскопа-томографа УД4-Т, сохраняющая основные концептуальные и методические решения.

Основные концептуальные и методические решения дефектоскопа «Томографик» УД4-ТМ:

  • Автоматическая настройка — ВРЧ.
  • Паспортизация преобразователей (измерение фактических параметров каждого применяемого ПЭП).
  • Измерение акустических свойств материалов контролируемых объектов без использования дополнительного метрологического оборудования.
  • Визуализация положения дефекта в слое металла или в сварном шве.
  • Прямое измерение эквивалентной площади дефекта.
  • Оценка конфигурации и размеров дефектов.

Цифровые технологии, применяемые в «Томографик» УД4-ТМ, позволили в одном приборе реализовать набор различных по назначению дефектоскопов, максимально удовлетворяющих требованиям конкретного пользователя. Выбор и активизация необходимого приложения происходит по аналогии с «Windows» при помощи пользовательского «меню», где каждая задача является самостоятельным прибором неразрушающего контроля (НК): Дефектоскоп, Толщиномер, Тензометр и т.п.

В «Томографик» УД4-ТМ также предусмотрен режим «многозадачности», когда несколько УЗ приложений могут работать одновременно (фоново), скажем, оператору, работающему с дефектоскопией доступны все режимы толщинометрии и наоборот.

«Томографик» УД4-ТМ прекрасно сочетается с различным специализированным оборудованием НК, имеет широкий набор сопутствующих аксессуаров: Датчик пути, Акустический сканер, Оптическая система привязки координат ПЭП, а также другие средства сопряжения и визуализации. Реализована в УД4-ТМ функция видеоскопа, предназначенная для визуализации процесса контроля в труднодоступных местах. Использование видеокамеры предоставляет возможность одновременного отображения на экране прибора контролируемой области и сигнала, полученного от преобразователя.

Гибкая функциональность, простая настройка и удобство в эксплуатации делают «Томографик» УД4-ТМ незаменимым средством для основных видов ультразвукового и вихретокового контроля, что позволяет отказаться от специализированных дефектоскопов, унифицировать приборный парк, метрологическое обеспечение и в целом повысить достоверность и производительность контроля.

Отличительные особенности «Томографик» УД4-ТМ:

  • Широкий частотный диапазон с плавной регулировкой от 0,2 до 10МГц.
  • Два независимо управляемых строба (A и B).
  • Автоматическое или ручное построение кривой ВРЧ (до 256 точек).
  • Два вида представления сигналов: детектированый и радио.
  • Построение и обработка A, B и D (TOFD) разверток.
  • Режимы: огибающей, заморозки и отображения хода луча.
  • Windows совместимость прикладного ПО.
  • Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК.
  • Встроенная система слежения за акустоконтактом для всех выполняемых УЗ приложений.

Преимущества новых технологий:

  • Расширенный динамический диапазон до 140дБ, дает возможность выявлять как малые, так и большие дефекты без переключения чувствительности;
  • Программируемый генератор (синтезатор) позволяет оптимально подобрать форму зондирующего импульса для датчиков с разными характеристиками, что значительно увеличивает чувствительность и улучшает выявляемость дефектов;
  • Цифровая обработка данных позволяет существенно улучшить качество и достоверность контроля:
    • Компенсация РШХ для выявления подповерхностных дефектов на малых глубинах;
    • Фурье анализ принимаемого сигнала для визуализации параметров акустического тракта;
    • Цифровые фильтры и др.

В «Томографик» УД4-ТМ предусмотрена поддержка и реализация отраслевых методик контроля, которые входят в состав прибора в виде отдельных приложений, работающих независимо друг от друга:

I группа. Приложения общего назначения:

  • «Томографик 1.1.» — ультразвуковой дефектоскоп;
  • «Томографик 1.2.» — ЭМА толщиномер (0,2 мм…1000 мм);
  • «Томографик 1.3.» — паспортизация ПЭП (АРД диаграммы);
  • «Томографик 1.4.» — система проектирования методик «Методист»;

II группа. Железнодорожные приложения:

  • «Томографик 2.1.» — методика ультразвукового контроля колесных пар вагонов в соответствии с ПР НК;
  • «Томографик 2.2.» — методика ультразвукового контроля ЖД осей в соответствии с РД 32.144-2000;
  • «Томографик 2.3.» — методика ультразвукового контроля деталей локомотивов;
  • «Томографик 2.4.» — методика ультразвукового контроля стрелочных переводов и сварных стыков рельс (ТИ 07.47-2005, ТИ 07.22-2000);
  • «Томографик 2.5.» — методика вихретокового контроля деталей вагонов (РД 32.150-2000);
  • «Томографик 2.6.» — методика вихретокового контроля деталей локомотивов.

III группа. Авиационные приложения:

  • «Томографик 3.1.» — резонансный дефектоскоп (0,2…1,0МГц);
  • «Томографик 3.2.» — акустический тензометр (метод акустоупругости для определения степени затяжки резьбовых деталей);

IV группа. Вихретоковые приложения:

  • «Томографик 4.1.» — вихретоковый дефектоскоп;
  • «Томографик 4.2.» — вихретоковый толщиномер покрытий;

Группа сервисных приложений:

  • «Томографик 5.1.» — мультимедийный проигрыватель «FlashPlayer»;
  • «Томографик 5.2.» — арифметический калькулятор;
  • «Томографик 5.4.» — состояние батареи.
Яркий цветной дисплей, высокая информативность:
  • Цветной TFT дисплей с высоким разрешением дает четкое изображение при различной освещенности;
  • Режим полноэкранной развертки позволяет использовать всю площадь экрана;
  • Удобное интуитивное меню позволяет оператору быстро настроить прибор и оперативно выполнить контроль.

Интерфейсные возможности:

  • Встроенный интерфейс RS232 позволяет осуществить перенос накопленных данных в компьютер, а специальная программа » АРМ Дефектоскописта» представляет информацию в удобном для оператора виде;
  • Программно-аппаратная поддержка Ethernet (TCP/IP) обеспечивает взаимодействие с внешним периферийным и технологическим оборудованием;
  • Обновление программного обеспечения через интернет (раздел техподдержка) по мере выхода новых версий.

Томографик УД4-ТМ:

Диапазон рабочих частот 0,2…10МГц
Диапазон измеряемых глубин 0,5…5000мм (+0,1+L/1000мм), где L-глубина залегания
Динамический диапазон 140дБ
Глубина временной регулировки чувствительности 80Дб
Длительность развертки 8…1600 мкс
Построение кривой ВРЧ: ручное и автоматическое до 256 точек
Погрешность измерения координат дефекта не более 0.1мм
Погрешность измерения эквивалентной площади не более 10%

Эксплуатационные данные:

Питание от сети 220V / 50Hz /10W
Время автономной работы со встроенным аккумулятором не менее 10ч
Батарея Li-ion батарея с автомониторингом
Цветной TFT дисплей разрешение 320×240 (115×86 мм)
Размеры 125x210x85мм
Масса с батареей 2,2 кг
Климатическая защищенность IP54, -20°С / +50°С
Гарантийная работа 18 месяцев



Комплект поставки Томографик УД4-ТМ:

«ТОМОГРАФИК 1.1» БАЗОВЫЙ КОМПЛЕКТ:

  • Электронный модуль УД4-ТМ
  • Сетевой адаптер с кабелем (~220В/-15В)
  • Аккумуляторная батарея Li-ion (12В)
  • ПО «УЗ Дефектоскоп общего назначения»
  • ПО «Паспортизация ПЭП (АРД диаграммы)»
  • ПО «АРМ Дефектоскописта» БД Windows PC
  • Преобразователи: П121-2,5-50, П111-5,0-К6, П111-2,5-К12
  • Кабель к преобразователям: Lemo/Lemo
  • Кабель интерфейсный: RS232(USB)
  • Настроечный образец: СО-3Р
  •  Рабочий кейс (сумка)
  • УЗ сканер Томографический: СЛАЙДЕР М1 (двухкоординатный )*
  • Навесной крепежный пояс (для использования УД4-ТМ на весу)*

СПЕЦИАЛИЗИРОВАННЫЕ КОМПЛЕКТЫ:

«ТОМОГРАФИК 1.2»

  • ПО «ЭМА/УЗ толщиномер»
  • Преобразователи: П112-5,0-6,Е411-3,0-К18
  • Роликовая кассета для ЭМА преобразователя Е411-3,0-К18
  • Настроечный образец: ОН-3
  • Кабель к преобразователям: 2Lemo/2Lemo, Lemo10-Lemo7/2Lemo

«ТОМОГРАФИК 2.1» КОНТРОЛЬ КОЛЕСНЫХ ПАР ВАГОНОВ:

«ТОМОГРАФИК 2.1.1»

  • ПО «УЗ контроль колесных пар вагонов РД 07.09-97»
  • Преобразователи: П131-2,5-0/18, П121-0,4-90
  • Сканирующее устройство: УСК-4Т
  • Кабель к преобразователям: Lemo/ВNС

«ТОМОГРАФИК 2.1.2»

  • ПО «УЗ контроль колесных пар грузовых вагонов СТО РЖД 1.11.002-2008»
  • Преобразователи: П131-2,5-0/18, П121-0,4-90, П121-1,25-90
  • Сканирующие устройства: УСК-5Т, УСО-1Т, УОО-1Т
  • Настроечные образцы: OCO 32.006-2002, OCO 32.008-2009 (№1, № 2)
  • Кабель к преобразователям: Lemo/ВNС

«ТОМОГРАФИК 2.1.3»

  • ПО «УЗ контроль колесных пар пассажирских вагонов СТО ФПК 1.11.001-2010»
  • Преобразователи: П131-2,5-0/18, П121-0,4-90, П121-1,25-90, П121-2,5-40
  • Сканирующие устройства: УСК-5Т, УСО-1Т*, УОО-1Т*
  • Настроечные образцы: OCO 32.008-2009 (№1, № 2), OCO 32.006-2002*
  • Кабель к преобразователям: Lemo/ВNС

«ТОМОГРАФИК 2.3»

  • ПО «УЗ контроль деталей МВПС и локомотивов»
  • Преобразователи: П121-2,5-40, П131-2,5-0/18, П121-0,4-90, П122-2,5-90-К, П122-2,5-90-Ш
  •  Сканирующее устройство: УСК-ТЛ
  •  Кабель к преобразователям: 2Lemo/2Lemo, Lemo/ВNС

«ТОМОГРАФИК 2.4»

  • ПО «Контроль сварных швов отдельных сечений рельсов и элементов стрелочных переводов»
  • Преобразователь: П121-2,5-45 , П121-2,5-65, П121-2,5-70, П112-2,5-0(РС)
  • Сканирующие устройства: Тандем, Слайдер М1

«ТОМОГРАФИК 2.5»

  • ПО «Вихретоковый контроль деталей вагонов РД 32.150.2000»
  • Преобразователи: ВТП-3-02
  • Кабель к преобразователям: Lemo10/2Lemo
  • Настроечные образцы: ОН-6-СТ45, ОН-7-СТ20

«ТОМОГРАФИК 2.6»

  • ПО «Вихретоковый контроль деталей локомотивов и МВПС»
  • Преобразователи: ВТП-3-02
  • Кабель к преобразователям: Lemo10/2Lemo
  • Настроечные образцы: ОН-6-СТ45, ОН-7-СТ20

«ТОМОГРАФИК 3.1»

  • ПО «Резонансный дефектоскоп»
  • Преобразователи: П111-0,22-001, П111-0,3-001
  • Кабель: 2Lemo/2Lemo

«ТОМОГРАФИК 3.2»

  • ПО «Aкустический тензометр»
  • Преобразователи и кабель входит в базовый комплект

«ТОМОГРАФИК 4.1»

  • ПО «Вихретоковый дефектоскоп»
  • Преобразователь ВТП-2-02 (для неферромагнитных сплавов)
  • Преобразователь ВТП-2-02У ( угловой)*
  • Преобразователь ВТП-3-02 (для ферромагнитных сплавов)
  • Преобразователь ВТП-3-02У (угловой)*
  • Преобразователь ВТП-4-02 с удлиненным наконечником (для неферромагнитных сплавов)
  • Настроечный образец ОН-4 (для неферромагнитных сплавов)
  • Настроечный образец ОН-5 (для ферромагнитных сплавов)
  • Кабель к преобразователям: Lemo10/2Lemo

* — по согласованию
