Универсальный эндоскоп SATEKO U-M801
Загрузка...Универсальные эндоскопы SATEKO серии U – это видеоэндоскопы, преимущественно выполненные в формфакторе «моноблок», когда базовый модуль и зонд представляют собой единое целое и обладающие 4-х сторонней артикуляцией. Исключение по формфактору – только решение с монитором диагональю 8 дюймов. Здесь базовый блок располагается отдельно от блока управления артикуляцией. Эндоскопы SATEKO серии U с 4-х сторонней артикуляцией представляют собой современные универсальные устройства для промышленной диагностики и сферы безопасности. Управление артикуляцией на эндоскопах с 4-х сторонней артикуляцией SATEKO осуществляется посредством джойстика (качающегося рычажка). Система управления, в зависимости от модели эндоскопа, может быть либо механической, либо электромагнитной.
Эндоскопы с 4-х сторонней артикуляцией SATEKO представлены с камерами различной глубины резкости, угла и направления обзора, гибкими зондами различной длины.
Универсальные видеоэндоскопы SATEKO серии U являются отличным решением для использования в широчайшем спектре ситуаций, как в промышленности, так и в области безопасности.
Универсальный эндоскоп SATEKO U-M801 обладает следующими отличительными особенностями:
- Диагональ экрана 8 дюймов разрешением 1024х780
- Функция «Тач скрин» на мониторе
- Камеры с разрешением 750.000 пикс
- 4-х точечное крепление базового блока на груди оператора
- Отдельно вынесенный блок управления артикуляцией
- Точное управление артикуляцией
- Уровень подсветки – до 24.000 lux
- Поддержка карт памяти SD объёмом до 32 Гб
- Четыре сменные литиевые батареи типа 18650.
Описание эндоскопа

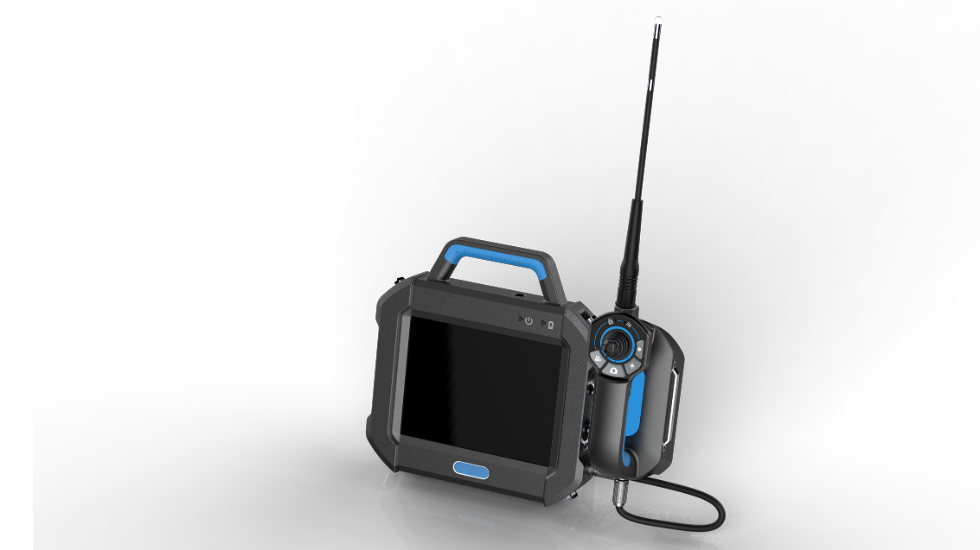

Видеоэндоскоп SATEKO U-M801 обладает самой большой диагональю экрана монитора – 8 дюймов. Это самый большой из представленных в ассортименте SATEKO мониторов модулей управления. Камеры эндоскопа имеют наибольшее разрешение.
Видеоэндоскоп с 4-х сторонней артикуляцией SATEKO U-M801 является профессиональным устройством для инспектирования и документирования состояния скрытых полостей.
Разрешение камеры эндоскопа 750.000 pix и новейший процессор обработки изображений позволяют получать изображение небывалых ранее чёткости и качества.
Промышленный сенсорный IPS экран диагональю 20,3 см разрешением 1024х768 точек обеспечивает высочайший уровень детализации при просмотре в режиме реального времени (просмотре записанных фото и видео). Специально разработанный модуль управления артикуляцией дистального конца позволяет управлять положением камеры с хирургической точностью.
Специальная измерительная насадка позволяет производить первичные измерения наблюдаемого события (опционально, в зависимости от типа камеры эндоскопа).
Видеоэндоскоп SATEKO U-M801 обладает одним из самых высоких в своём классе уровнем подсветки – до 24.000 lux.

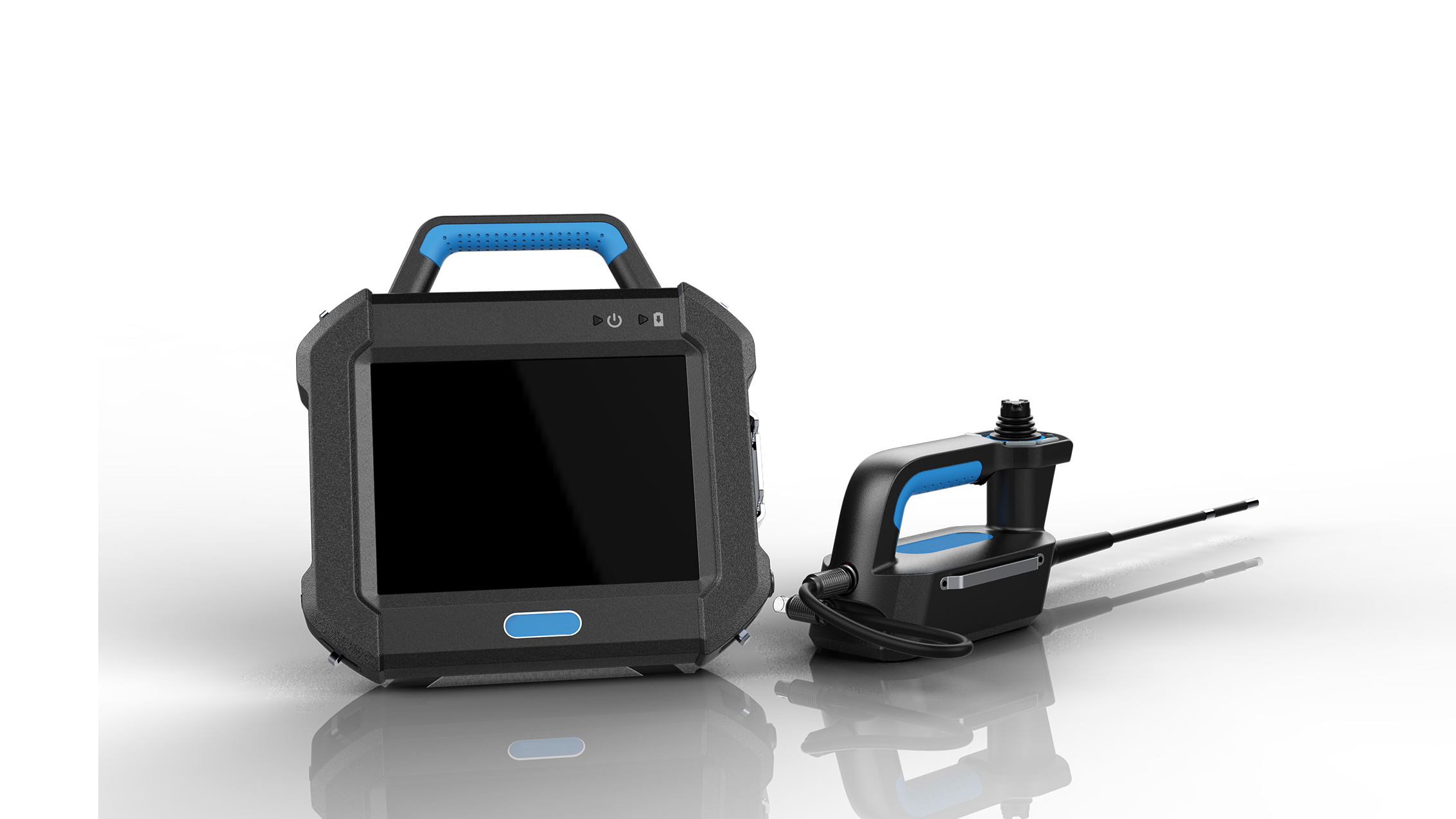

Управление артикуляцией для удобства оператора вынесено в отдельную рукоять. При этом модуль управления с монитором крепится на груди оператора посредством 4-х точечного ремня.
Технические характеристики видеоэндоскопа SATEKO U-M801
Модуль управления
| Характеристика | Значение |
| Размеры | 230х240х60 мм (модуль управления с монитором)
450х610х260 мм (кейс для транспортировки и хранения) |
| Вес | 1,54 кг (модуль управления с монитором)
13 кг (с кейсом для транспортировки и хранения) |
| Экран | Диагональ экрана 8 дюймов (20,32 см). IPS HD сенсорная матрица с улучшенной цветопередачей. Промышленное исполнение. |
| Разрешение экрана | 1024х768 точек |
| Управление артикуляцией | Рычаг с электрическими сервоприводами обеспечивает вращение камеры на 360⁰ |
| Сброс настроек предыдущего наблюдения | Осуществляется автоматически |
| Тонкая настройка получаемого изображения | Возможна при фиксации угла артикуляции |
| Функции | Запись фото, видео, управление подсветкой, блокировка и точная настройка, приблизительные измерения |
| Хранилище данных | Высокосортная S карта ёмкостью до 32Gb |
| Порты обмена данными | Интерфейс для SD карты, VGA видео интерфейс, интерфейс для заряда батарей, Mini USB интерфейс |
| Батарея | Четыре сменные литиевые батареи типа 18650 |
| Время автономной работы | До 3 часов (в зависимости от условий окружающей среды) |
| Время заряда батарей | До 4 часов |
| Питание от сети | 100-240В (50/60 Hz) |
| Режим экономии энергии | Есть |
| Управление подсветкой | 5 уровней управления подсветкой |
| Фиксация угла артикуляции во время наблюдения | Осуществляется соответствующей кнопкой |
| Условия эксплуатации | -10℃~50℃ при относительной влажности ≤ 75% |
| Условия хранения | -10℃~40℃ при относительной влажности ≤ 75% |
Зонды
| Характеристика | Значение | ||
| Диаметры зондов | 2.8±0.1 мм | 3.9±0.1 мм | 6.0±0.1 мм |
| Доступные длины зондов | 1 – 2 м | 1 – 5 м | 1 – 8 м |
| Уровень подсветки | 4.000* lux | 6.000 lux*
10.000 lux** |
24.000 lux*
15.000 lux*** |
| Угол зрения камер | 80°* | 110°*
90°** |
80ᵒ*
F100ᵒ/S90ᵒ*** |
| Угол артикуляции дистального конца | Максимальный 170±10°
Минимальный 100±10° (зависит от длины зонда) |
||
| Количество эффективных пикселей | 400.000 пикс | Для камер прямого обзора 750.000 пикс
Для камер бокового обзора 450.000 пикс |
|
| Доступные глубины резкости и направление обзора камер | 7-80 мм* | 7-80*
5-80 мм** |
5-25 мм*
7-80 мм* F7-80 мм/S3-30 мм*** |
| Направление вращения камеры (дистального конца) | Электронное вращение на 360° | ||
| Материал оплётки зонда | Вольфрамовая водонепроницаемая оплётка | ||
| Класс защиты | IP67 | ||
| Условия эксплуатации | -20℃~70℃ при относительной влажности ≤ 85% | ||
* – для камер с прямым направлением обзора
** – для камер с боковым направлением обзора
*** – для двойных камер с прямым и боковым направлением обзора
Программное обеспечение
| Характеристика | Значение |
| Операционная система | Многозадачная операционная система реального времени |
| Пользовательский интерфейс | Иерархическая система выпадающих меню с навигацией |
| Управление файлами | Демонстрация фото, проигрывание видео, переименование файлов, удаление, форматирование, блокировка |
| Сенсорный ввод | Ручной |
| Увеличение фото / видео во время наблюдения | 4-х кратный цифровой зум, сохранение |
| Остановка кадра при просмотре видео | Осуществляется нажатием кнопки «пауза» на сенсорном экране |
| Указание даты и времени съёмки фото / видео | Может быть включено / выключено |
| Возможность проведения относительных измерений | При использовании измерительной насадки на камеру зонда и режиме просмотра «сетка». |
| Форматы записи фото | JPEG, JPG, PNG |
| Разрешение записи фото | На выбор: 1280×720, 640×480 и 320×240 |
| Формат записи видео | AVI |
| Разрешение записи видео | На выбор: 1280×720, 640×480 и 320×240 |
| Передача данных | Через интерфейс Mini USB |
| Язык интерфейса | Русский |
| Вывод изображения на дополнительное устройство (монитор, телевизор) | Через порт VGA |
| Обновление программного обеспечения | Производится в сервисном центре SATEKO |
Комплект поставки видеоэндоскопа SATEKO U-M801
| № | Наименование | Количество |
| 1 | Модуль управления с монитором и зондом | 1 |
| 2 | Пульт управления эндоскопом | 1 |
| 3 | Соединительный кабель | 1 |
| 4 | Литиевая батарея 18650 | 8 |
| 5 | Зарядное устройство для литиевой батареи 18650 | 1 |
| 6 | Mini USB кабель для подключения к компьютеру | 1 |
| 7 | Блок питания для сети 220В | 1 |
| 8 | VGA кабель | 1 |
| 9 | Карта памяти SD 32Gb в боксе для хранения | 1 |
| 10 | Считыватель для SD карты | 1 |
| 11 | Набор для ухода за линзами | 1 |
| 12 | Ручка для сенсорного ввода | 1 |
| 13 | Резиновый колпачок для камеры | 1 |
| 14 | Инструкция | 1 |
| 15 | Технический паспорт с гарантийным талоном | 1 |

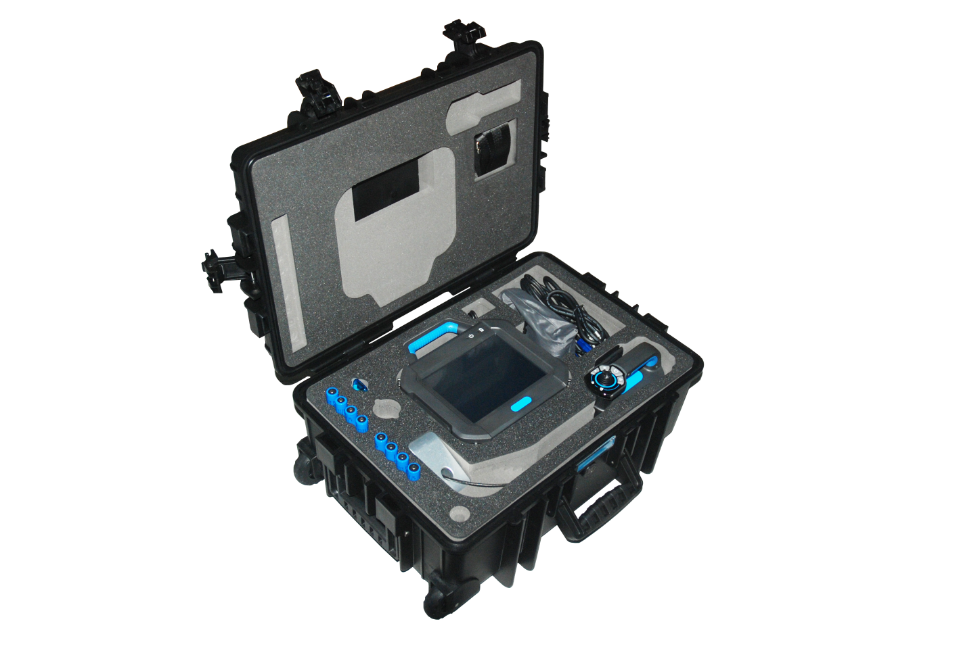

| 16 | Кейс для хранения и переноски | 1 |
Все зонды видеоэндоскопов SATEKO серии U являются гибкими и имеют сверхпрочную многослойную плетёную оплётку из вольфрама.
Внимание! Производитель оставляет за собой право менять комплектность поставки.
