Ультразвуковой дефектоскоп USN 60
Загрузка...

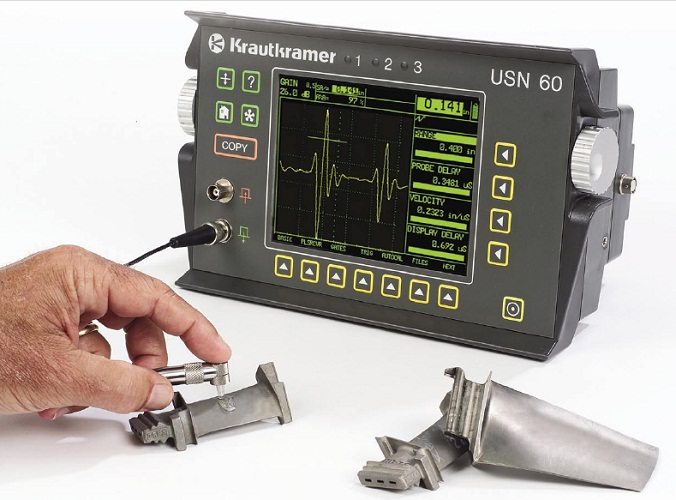

Универсальный процессорный дефектоскоп USN 60 с цветным ЖК-экраном имеет понятное меню с описанием отдельных функций и «помощью», измеряет координаты дефектов (глубина залегания и расстояние до проекции дефекта на поверхность при работе с наклонными преобразователями). Дефектоскоп USN 60 оснащен системой построений кривой амплитуда-расстояние по эталонным отражателям и временной регулировкой чувствительности, с функцией встроенных электронных АРД-шкал (по дополнительному заказу) для стандартных преобразователей и заданием характеристик преобразователя любого типа, кроме раздельно-совмещенных.
Характеристики дефектоскопа USN 60:
- Цветной ЖК-дисплей с высокой контрастностью и большим углом обзора;
- Понятное меню с описанием отдельных функций и «помощью»;
- Измерение координат дефектов, система построений АРК по эталонным отражателям и ВРЧ, с функцией встроенных электронных АРД-шкал (по дополнительному заказу) для стандартных преобразователей и заданием характеристик преобразователя любого типа, кроме раздельно-совмещенных;
- Режимы остроконечной и прямоугольной формы зондирующего импульса;
- Выходы ТТЛ для управления внешними устройствами;
- Возможность запуска развертки и стробирующих устройств АСД от поверхностного отражения при иммерсионном контроле;
- Подавление донного эхо-сигнала для контроля качества акустического контакта, внешняя синхронизация;
- Возможность работы с прямоугольным зондирующим импульсом для повышения разрешающей способности при контроле изделий авиапромышленности.
Технические данные дефектоскопа USN 60
| Частотный диапазон: | 0,25 — 25 МГц; узкополосные: 1,2,5,10,15 МГц; широкополосные: 0,25 — 2, 10 — 25МГц |
|---|---|
| Диапазон калибровки по глубине: | мин. 0 — 1 мм (по стали), макс. 0 — 28 м |
| Скорость звука: | 250 — 16000 м/с |
| Смещение изображения: | от — 20 до 3500 мкс (от — 60 мм до 10,5 м по стали) |
| Компенсация задержки в призме: | 0 — 999,9 мкс |
| Регулировка усиления: | 0 — 110 дБ, ступенями: 0,1; 0,5; 1; 2; 6; 12 дБ |
| Частота следования импульсов: | 15 — 6000 Гц |
| Форма представления сигналов: | двух- или однополупериодное детектирование по положительной иои отрицательной полуволне, ВЧ-представление, 4-х ступенчатое демпфирование |
| Отсечка: | до 80% |
| Измерение амплитуды: | в % от высоты экрана, в дБ по отношению к опорному уровню |
| Измерение расстояния: | по фронту или по пику сигнала |
| ВРЧ: | до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс |
| Внутренняя память: | 100 блоков настройки с изображениями сигналов, запоминание результатов измерения толщины в файлах различного формата |
| Интерфейс: | RS 232 C, ввод и вывод данных, параллельный порт |
| Питание: | блок литий-ионных аккумуляторов, металл-гидридные или никель-кадмиевые аккумуляторы, 6 шт. (9 А/ч) или сухиа батареи |
| Врема работы от батарей: | до 8 часов от блока литий-ионных аккумуляторов |
| Размеры: | 282 мм х 171 мм х 159 мм (Ш х В х Г) |
Комплект поставки:
| Условное
обозн. |
Наименование |
| USN 60
LI-913 LiBC-137 UN 61 |
УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП
с цветным VGA индикатором, включая: Литий-ионный аккумулятор Сетевое зарядное устройство ( для работы от сети и внутренней зарядки литий-ионного аккумулятора ) Прозрачная защитная пленка для экрана ( 1 комплект = 10 шт.) Инструкцию по эксплуатации на немецком языке или Инструкцию по эксплуатации на английском языке Программа апгрейда для USN 60 ( программа на CD для загрузки программного обеспечения прибора ) Сертификат производителя |
| USN 60
LI-913 LiBC-137 UN 61 |
УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП
с цветным VGA индикатором и VGA выходом включая: Литий-ионный аккумулятор Сетевое зарядное устройство ( для работы от сети и внутренней зарядки литий-ионного аккумулятора ) Прозрачная защитная пленка для экрана ( 1 комплект = 10 шт.) Инструкцию по эксплуатации на немецком языке или Инструкцию по эксплуатации на английском языке Программа апгрейда для USN 60 ( программа на CD для загрузки программного обеспечения прибора ) Сертификат производителя |
Принадлежности:
| Усл. обозначение | Наименование |
| UN 6 DAC | Кривая амплитуда — расстояние и ВРЧ |
| UN 6 DGS | Оценка эхо-сигнала по АРД-диаграммам |
| UN 6 IFG | Стробирующий импульс для выделения сигнала от поверхности с возможностью синхронизации |
| UN 6 BEA | Аттенюатор донного эха |
| UN 6 RF | Выход ВЧ-сигнала ( разъем, Lemo 00 ) |
| AD-L0/BNC |
Подключение Lemo-00 (RF-Output), гнездо BNC для связи кабеля BNC к RF выходу |
| Рекомендуемые принадлежности: | |
| UN 660 | Сетевой блок питания ( только для работы от сети ) |
| LI-913 | Литий-ионный аккумулятор |
| LiBC-137 |
Сетевое зарядное устройство ( для работы от сети и внутренней зарядки литий-ионного аккумулятора ) |
| NiMH 3-6 | Комплект ( 6 штук ) металл-гидридных аккумуляторов, 8 Aчас, для автономного питания |
| UN 685 | Батарейный контейнер/коробка для внешней зарядки 6-ти никель-кадмиевых или металл-гидридных аккумуляторов |
| UN 61 | Пленки для защиты экрана ( комплект из 10 шт.) |
| UN 63 | Чехол для защиты и переноски со встроенным прозрачным окном |
| UN 64 | Сумка для принадлежностей к чехлу для защиты и переноски |
| LCC-315 | Жесткий, ударопрочный, водонепроницаемый кейс |
| UNCO | Дистанционный выключатель для включения передачи данных и запоминания результатов измерения |
| UN 65 | Соединитель аналоговый (со стороны прибора разъем 15pin DSUB, с другой стороны разделка для индивидуальной распайки) |
| PRTCBL 842 | Кабель для подключения принтера с параллельным интерфейсом |
| TGDL/PC | Кабель соединительный для связи прибора с ПК или принтером (через адаптер GCH 1 или GCH 3) |
| USB-DMS/DM4DL | RS 232-USB соединительный кабель с USP портом |
| MS-464 | Кабель синхронизации |
| GCH 3 | Адаптер для подключения кабеля TGDL/PC к принтеру SEIKO DPU 414 |
| SEIKO DPU 414 | Принтер для печати на термобумаге с сетевым и автономным питанием |
| GCH 1 | Адаптер для подключения кабеля TGDL/PC к принтеру EPSON LX/FX |
| EPSON LX 300 | Матричный принтер с питанием от сети |
| UN 60 | UltraDOC 4 программа обмена данными с ПК |
| ULMATE | Стандартная программа обработки и документирования результатов измерения толщины стенки материала |
| PZ-USN | Сертификат настройки по EN 12668-1 |
