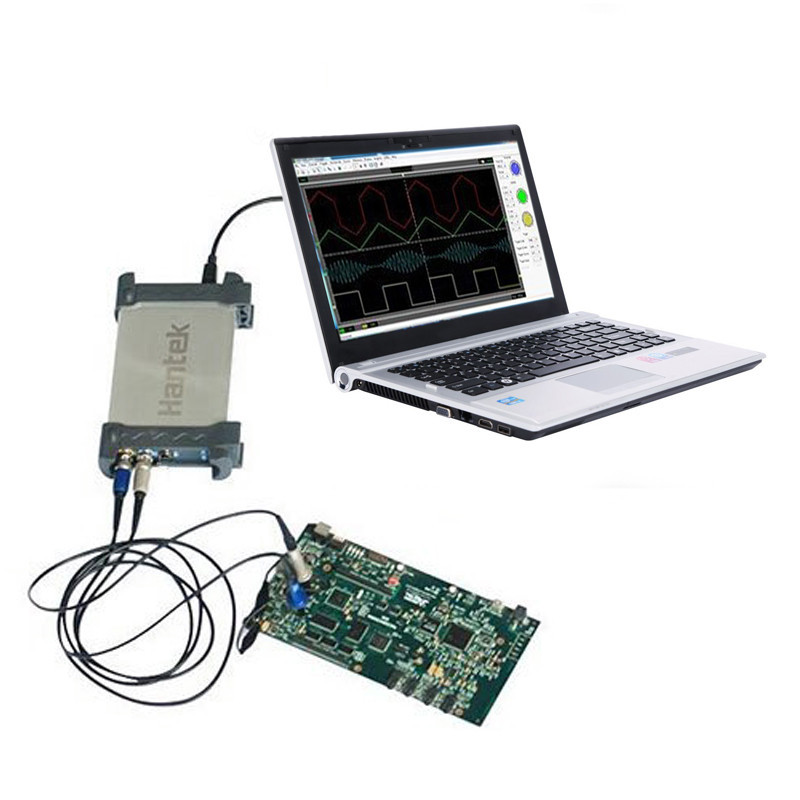

USB осциллограф DSO-6022BE
Внимание!
Главная особенность модели заключается в зависимости полосы пропуская от выбранного значения вольт/деление.
Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении.
Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор.
Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями.
В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.
Если вам это ограничения не подходят, то рассмотрите модель DSO-6052BE.
Старшие модели: DSO-2090, DSO-6052BE, DSO-6082BE, DSO-5200A
Возможности
Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!
ХАРАКТЕРИСТИКИ УСТРОЙСТВА
Каналов | 2 |
Полоса пропускания | при 20мВ,50мВV,100мВ /деление — 5 МГц при 200мВ / деление — 10 МГц при 500мВ, 1В, 2В, 5В — 20 МГц |
Частота дискретизации (выборок в секунду) | 48 Мгц (48 Мвыб./с) в одноканальном режиме 24 Мвыб/с в двухканальном |
Размер буффера | 1нс-2мкс — 1К 5мкс-2мс — 128К 5мс-20мс — 512К 50мс-5000с — 1М |
Максимальная амлитуда сигнала | +- 4.5В |
Импеданс | 1 Мегаом 25пФ |
Режим входа | только открытый (DC) |
Вертикальное разрешение | 8 бит** |
Диапазоны | 20 мВ-5В, 8 шагов |
Точность по постоянному току | ±3%*** |
Временные диапазоны | 1 нс-5000с |
Управление вертикальным положением | Да |
Защита входа | Диод |
X-Y | Да |
Режимы синхронизации | авто, ждущий, однократный |
Виды синхронизации | По растущему фронту, по спадающему фронту |
Управление уровнем запуска | Да |
Источник синхронизации | канал 1 (CH1), канал 2 (CH2) |
Измерения курсором | Да |
Питание | USB |
**Количество эффективных бит зависит от частоты сигнала. ***От полного диапазона измерения (Вольт/деление * 8 делений) ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Программное обеспечение может работать в демо-режиме без физического устройства. Вы можете скачать его, установить и ознакомиться с его функциями прямо сейчас.
Состав упаковки
