USB осциллограф DSO-6074BC
Возможности
- 4 канала.
- Частота дискретизации до 1ГГц (при работе 1 канала) в реальном временени.
- Чувствительность от 2мВ/дел.
- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
- Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
- ОС: Windows 7,8,10.
- Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
- FFT
- К одному компьютеру можно подключать несколько устройств
Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!
ХАРАКТЕРИСТИКИ УСТРОЙСТВА
| Каналов | 4 |
| Импеданс | 1 Мегаом 25пФ |
| Режимы | AC/DC/GND |
| Вертикальное разрешение | 8 бит** |
| Диапазоны | 2 мВ-10В |
| Точность по постоянному току | ±3%*** |
| Точность временной базы | ±50ppm |
| Временные диапазоны | 2 нс-1000с |
| Управление вертикальным положением | Да |
| Защита входа | Диод |
| X-Y | Да |
| Автонастройка | Да (от 30Гц до полной полосы пропускания) |
| Внешний вход триггера(EXT) | Нет |
| Режимы триггера | авто, нормальный, одиночный |
| Наклон триггера | +/- |
| Управление уровнем триггера | Да |
| Типы триггера | По растущему фронту, по спадающему фронту, видео, длительность импульса |
| Источник триггера | каналы 1-4 |
| Пре- пост- триггер | 0-100% |
| Размер буффера | 64 КБ (делится на количество включенных каналов) |
| Полоса пропускания | 70МГц |
| Частота дискретизации (выборок в секунду) | 1ГГц в одноканальном режиме, делится на количество каналов |
| Измерения курсором | Да |
| Питание | только USB |
**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Программное обеспечение может работать в демо-режиме без физического устройства.

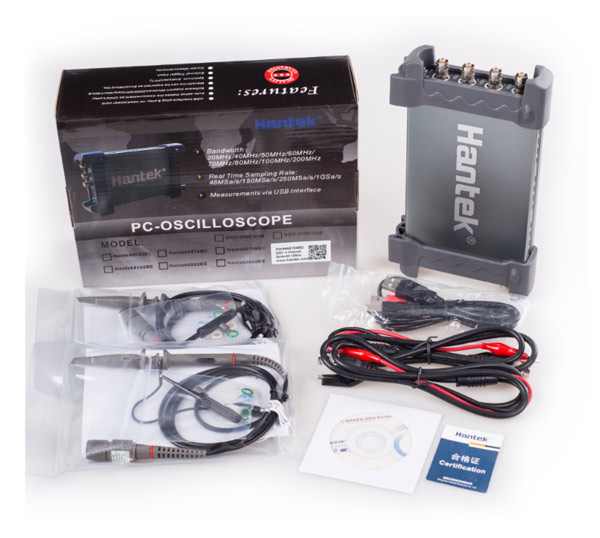

Состав упаковки:
- Прибор — 1шт
- USB Кабель — 1шт.
- Диск с ПО — 1шт.
- Щупы с полосой 90МГц с переключателем 1:1, 1:10 — 2шт.
- Зажимы-крокодилы с BNC соединением — 2 шт.
