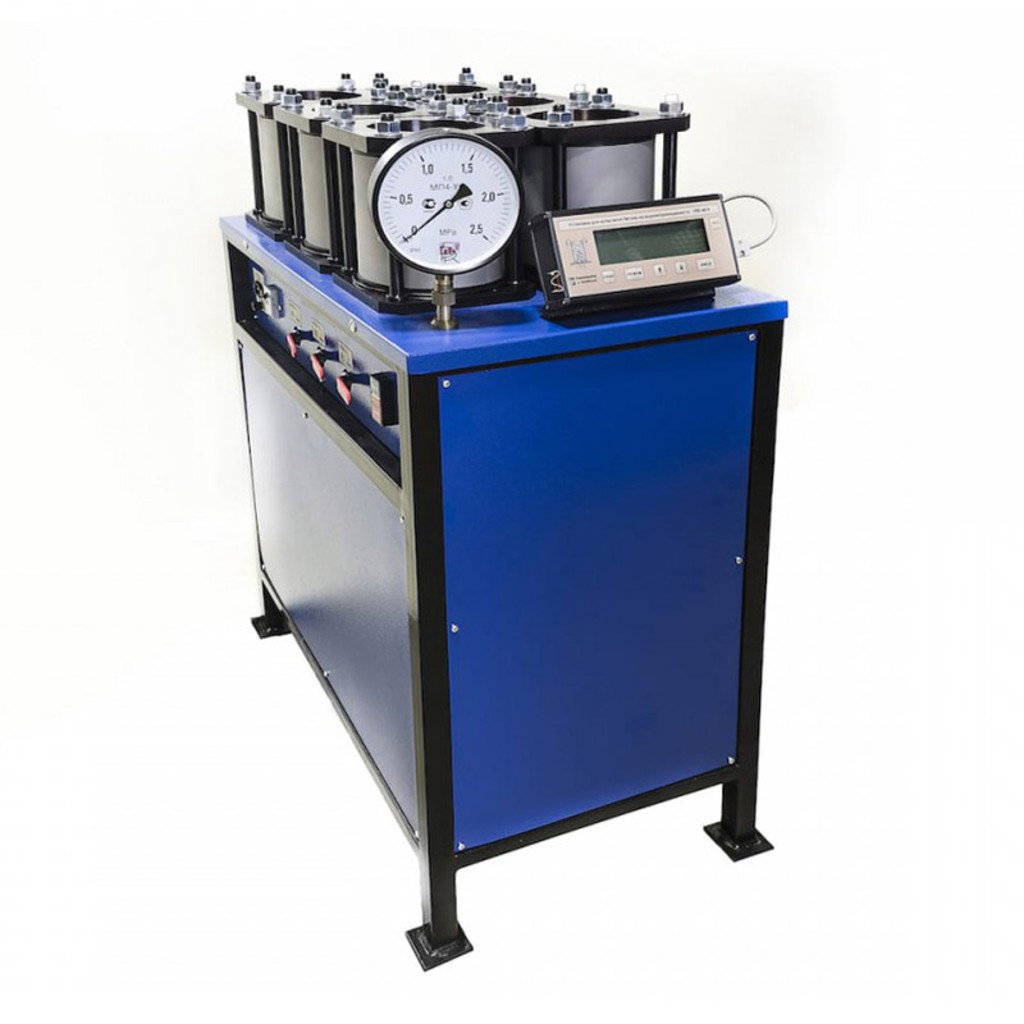

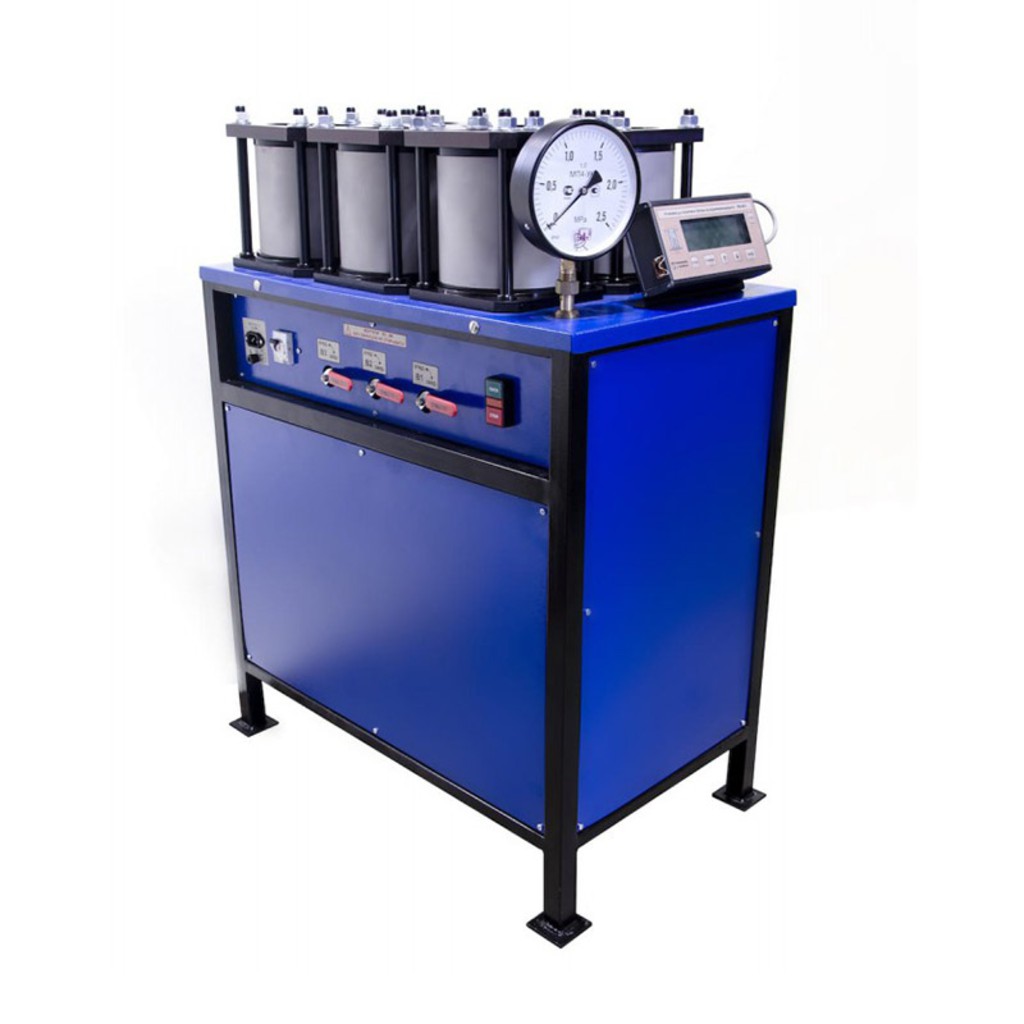

Установка для испытания образцов бетона на водонепроницаемость УВБ-МГ4
Загрузка...
Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5.
Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40ºС.
Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически.
Результаты испытаний заносятся в архив блока управления в реальном масштабе времени.
В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей.
Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Технические характеристики УВБ-МГ4:
| Наименование характеристик | УВБ-МГ4 | |
| Диапазон задаваемого избыточного давления, МПа | от 0 до 1,2 | |
| Давление воды на ступенях нагружения, МПа | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2 | |
| Основная относительная погрешность поддержания давления на ступени нагружения, % | 3 | |
| Количество образцов одновременно устанавливаемых в установке, шт. | 6 | |
| Диаметр бетонных образцов, мм | 150 | |
| Диаметр открытых торцевых поверхностей бетонных образцов, мм | 130+51 | |
| Допускаемая высота образцов, мм | 30; 50; 100; 150* | |
| Диапазон временных интервалов задаваемых на каждой ступени нагружения, мин | 0÷30; 240; 360; 720; 960 | |
| Габаритные размеры установки (длина, ширина, высота), мм, не более | 750x450x1240 | |
| Масса установки, кг, не более | 120 | |
| Водоснабжение оборотное. Объем жидкости заливаемой в бак, л | 10 | |
| Установленная мощность, кВт | 1,5 | |
| Напряжение питания, В | 220 | |
| Примечание — Гильзы для испытания образцов высотой 30, 50 и 100 мм поставляются по спецзаказу. | ||
Комплектация
- Установка УВБ-МГ4,
- манометр,

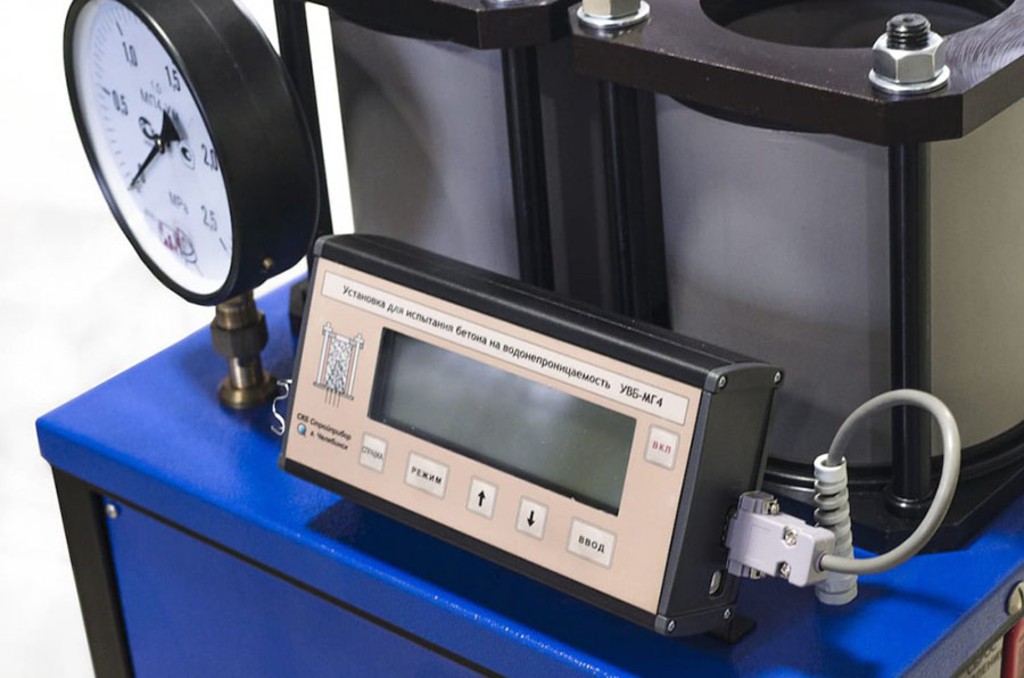

- блок управления,
- приспособление для проверки герметичности трубопроводов,
- датчик влажности (6 шт.),
- гаечный ключ,
- гильза для испытания образцов высотой 150 мм,
- USB кабель связи с ПК, CD с программным обеспечением,
- руководство по эксплуатации,
- упаковочная тара.
Принадлежности
- методика аттестации ПМА.003-2009, гильзы для испытания образцов высотой 30, 50 и 100 мм.
