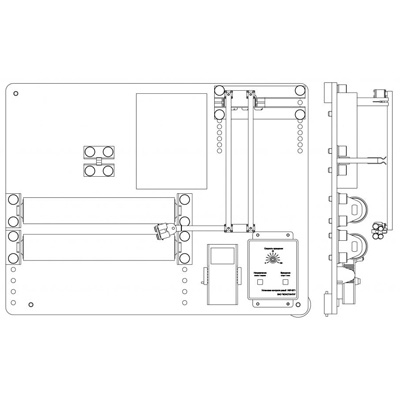

Устройство предназначено для обнаружения дефектов типа трещин во впадине наружной и внутренней резьбы в автоматизированном режиме, разбраковки муфт, труб и других изделий массой до 36 кг.
Тип контролируемых изделий | муфты, переводники, короткие трубы как с наружной, так и с внутренней резьбой |
Длина контролируемых изделий | не более 0,5 м не более 2 м с использованием дополнительной опорной подставки |
Масса контролируемых изделий | не более 36 кг |
Диаметр контролируемых изделий | от 40 до 180 мм |
Длина контролируемой резьбы | не более 100 мм |
Скорость контроля | регулируемая, от 45 до 700 мм/сек |
Время контроля одного изделия, в зависимости от диаметра и длины резьбы |
от 13 сек. до 6 мин |
Тип и диаметр контролируемой резьбы | согласно техническим характеристикам кареток ККТ-1, ККТ-2, КСТ-1 |
Порог чувствительности и диапазон измерения глубины трещины |
согласно техническим характеристикам преобразователей ПФ-Рх |
Неконтролируемые участки резьбы | отсутствуют |
Габаритные размеры | 610х470х140 мм |
Масса | не более 35 кг |
