Устройство прокола кабеля пиротехническое УПКП-200 (220 кВ)
ТУ 3410-040-12719185-2013
Устройство прокола кабеля пиротехническое УПКП-200 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.
Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.
Действие УПКП-200 основано на использовании энергии пороховых газов. В качестве источников энергии применяются монтажные патроны МПУ-3 с энергией порохового заряда не менее 2720Дж. Прокол кабеля осуществляется за один выстрел.
Технические характеристики устройства прокола кабеля УПКП-200:
| 1. | Наружный диаметр кабеля, мм: | |
| минимальный | 50 | |
| максимальный | 200 | |
| 2. | Габариты футляра, мм | 650х355х180 |
| 3. | Масса устройства, кг, не более | 30 |
| 4. | Рабочий диапазон температур, °С | от -25 до +45 при относительной влажности 98% |
Технические характеристики силовой части устройства
| 1. | Габариты, мм | 75х250х600 |
| 2. | Масса устройства (хомут, плита, ствол, спусковой механизм), кг | 8,0 |
| 3. | Масса заземления (кабели, штыри), кг | 3,2 |
| 4. | Масса силовой части (итого), кг | 11,2 |
Технические характеристики устройства дистанционного управления проколом кабеля УДУПК
| 1. | Состав УДУПК | пульт управления (ПУ), блок индикации (БИ) |
| 2. | Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее | 150 |
| 3. | Конструктивное исполнение | IP65 (IEC529) |
| 4. | Диапазон частот устойчивой радиосвязи: | |
| при мощности передатчиков не выше, мВт | 7 | |
| с использованием частотной модуляции, МГц | 433 | |
Технические характеристики пульта управления
| 1. | Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая, звуковая |
| 2. | Питание | щелочной гальванический элемент типа «Крона» (6F22) |
| 3. | Непрерывное время работы от одного элемента | не менее 10 часов |
| 4. | Габаритные размеры, мм | 140х70х25 |
| 5. | Масса с элементом питания, не более, кг | 0,2 |
Технические характеристики блока индикации
| 1. | Состав блока индикации | прибор, датчик |
| 2. | Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая, звуковая |
| 3. | Индикация окончания пробоя кабеля | на двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120°. |
| 4. | Рабочие положения: | |
| лежачее положение | блок устанавливается на ножки дна корпуса | |
| вертикальное положение | блок устанавливается на треногу с торца корпуса | |
| 5. | Питание | от трех «пальчиковых» гальванических элемента (АА) |
| 6. | Непрерывное время работы от одного комплекта элементов | не менее 20 часов (в режиме связи) |
| 7. | Габаритные размеры, мм | 200х80х80 |
| 8. | Масса с элементами питания , кг, не более | 0,5 |
| 9. | Длина соединительного провода для подключения датчика к прибору БИ, м | 2 |
| 10. | Габаритные размеры выключателя, мм | 70х50х20 |
| 11. | Масса, кг, не более | 0,05 |
Технические характеристики экстрактора
| 1. | Габариты (со снятыми рукоятками воротка), мм | 75х75х250 |
| 2. | Масса устройства, кг, не более | 2,5 |
| 3. | Величина хода, мм, не менее | 90 |

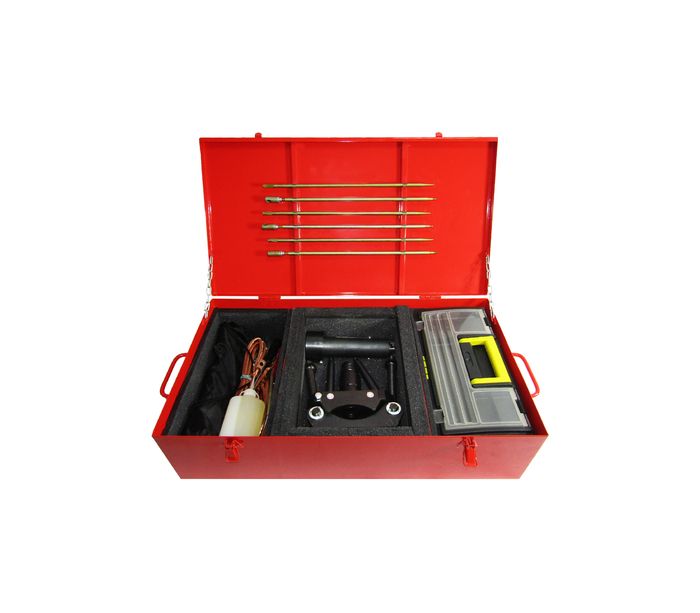

Полная комплектация УПКП-200:
- силовая часть устройства УПКП — 1шт.;
- устройство дистанционного управления проколом кабеля УДУПК — 1шт.;
- экстрактор — 1шт.;
- штырь заземления — 3шт.;
- извлекатель гильзы — 1шт.;
- провод заземления — 1шт.;
- перемычки провода заземления — 3шт.;
- отвертка РН1 — 1шт.;
- ерш — 1шт.;
- масленка — 1шт.;
- ключ гаечный S=13 — 1шт.;
- ключ гаечный S=30 — 1шт.;
- комплект запасных частей — пробойник (2шт.), боек (1шт.);
- футляр — 1шт.;
- паспорт — 1шт.
