Устройство заземления автоцистерн УЗА-4КМ
Загрузка...

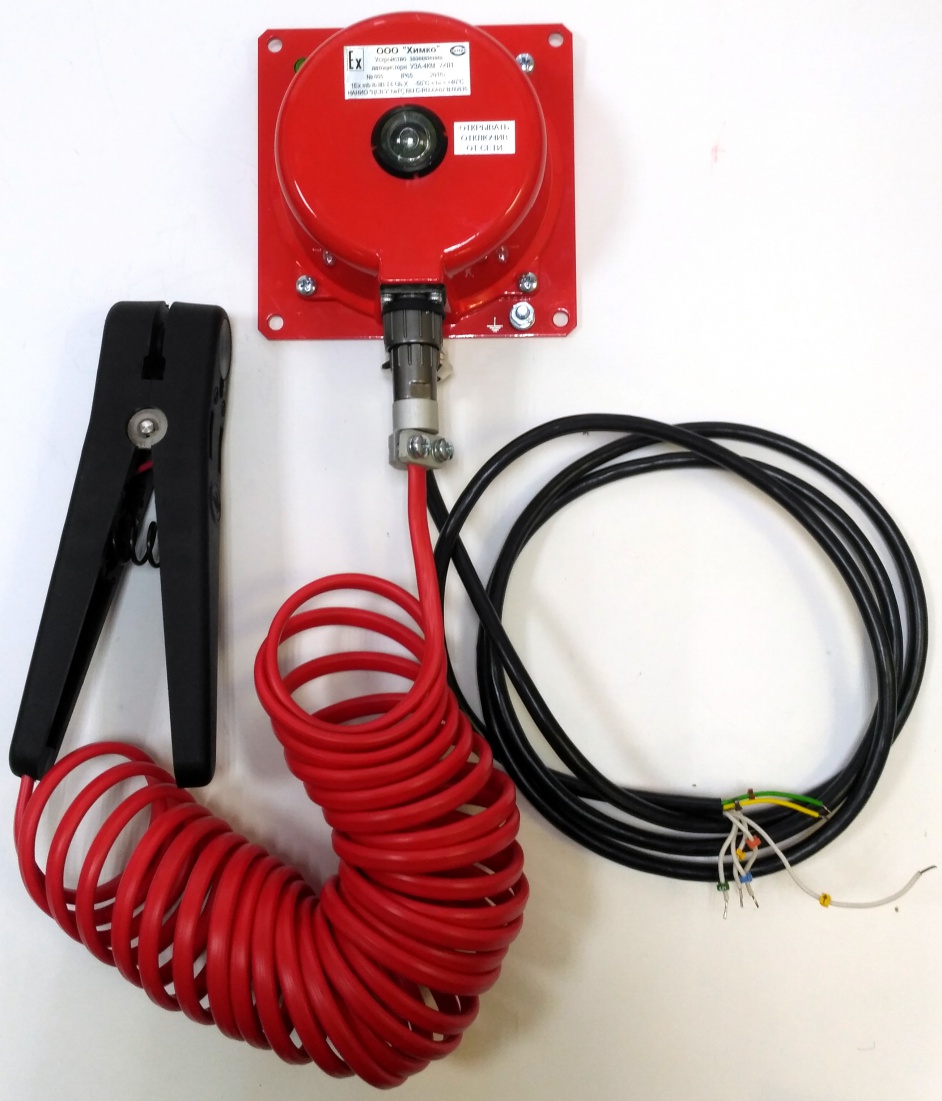

Устройство заземления автоцистерн УЗА-4КМ и др. транспортных ёмкостей с целью отвода зарядов статического электричества при проведении слива-налива с одновременным постоянным контролем сопротивления заземляющей цепи (не более 10 Ом в соответствии с ГОСТ 31610.32-1-2015/IEC/TS 60079-32-1:2013), и безопасным подсоединением (через сопротивление 1 МОм) к транспортной ёмкости при помощи зажима из материала предотвращающего образование статического электричества. Устройство УЗА-4КМ состоит из блока контроля заземления и сигнализации БКЗС-М и комплекта владельца автоцистерны КВА-КП-М. Комплект владельца автоцистерны КВА-КП-М состоит из электрической кабельной вилки для подсоединения к БКЗС-М, заземляющего проводника и зажима.
Сертификат соответствия Таможенному регламенту
TC RU C-RU.AA87.B.00835
Соответствие:
- ГОСТ 31610.0-2014 (IEC 60079-0:2011);
- ГОСТ 31610.11-2014 (IEC 60079-11:2011);
- ГОСТ Р МЭК 60079-18-2012.
- Выпускаются по ТУ 26.51.45-001-20322160-2017
Технические характеристики УЗА-4КМ:
- Маркировка взрывозащиты 1Ех mb ib IIB T4 Gb Х
- вид сигнализации и функции
— световая сигнализация событий;
— безопасное подключение;
— контроль исправности искробезопасных цепей;
— контроль сопротивления заземляющей цепи (не более, Ом) 10
— две пары контактов (НО) для блокировки насоса и
встраивания в комплексную систему управления; - напряжение питания 220В (±10%) 50Гц.
- рабочий диапазон температур (°С) от минус 50 до плюс 40;
- длина заземляющего проводника (м) 5,0/7,5/10,0/15,0
- габаритные размеры БКЗС-М (мм.) 150×160×77
- масса УЗА-4КМ с КВА-КП-М 5м (не более, кг.) 3
Комплект поставки УЗА-4КМ:
- Блок БКЗС-М (ЕВКН5.098.003) 1 шт.
- КВА-КП-М (ЕВКН4.072.007-02) 1 шт.
- Кронштейн (ЕВКН8.090.119) 1 шт.
- Руководство по эксплуатации. 1 экз.
- Паспорт 1 экз.
