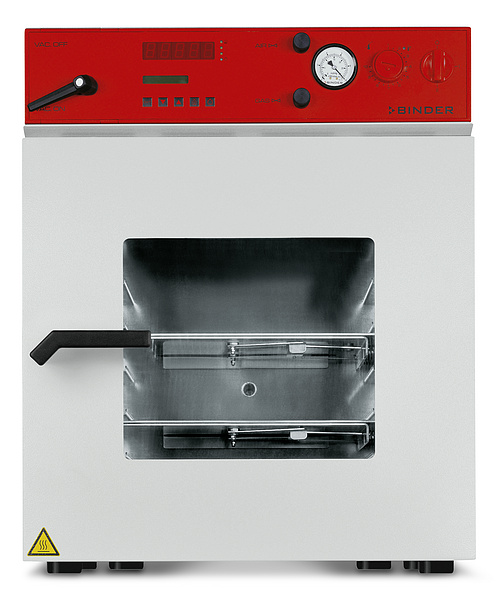

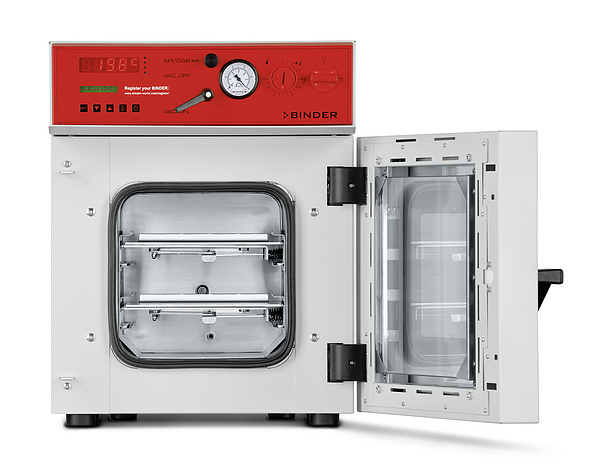

Вакуумный сушильный шкаф Binder VD 23
Вакуумный сушильный шкаф Binder VD 23
Номинальное напряжение
Исполнение
Вариант модели
230 V 1~ 50/60 Hz
Стандарт
VD023-230V¹
120 V 1~ 60...
Загрузка...В наличии много
735373 руб.RUB
Вакуумный сушильный шкаф Binder VD 23
| Номинальное напряжение | Исполнение | Вариант модели |
| 230 V 1~ 50/60 Hz | ||
| Стандарт | VD023-230V¹ | |
| 120 V 1~ 60 Hz | ||
| Стандарт | VD023UL-120V¹ |
Сушильный вакуумный шкаф VD23 предназначен для щадящей сушки термически неустойчивых веществ — как для порошков и паст, так и для веществ, содержащих растворители.
Важные особенности:
- Диапазон температур: температура окружающей среды от + 15 °C до 200 °C
- Камерная технология предварительного нагрева APT.line™
- Контроллер с программированием на определенный промежуток времени и в режиме реального времени
- 2 зажимные полки из алюминия
- Подключение инертного газа
- Предохранительное стекло в подпружиненном креплении с защитой от осколков
- Независимое регулируемое устройство защиты от перегрева, класс 2 (DIN 12880) с визуальным сигналом тревоги
- Интерфейс для подключения к компьютеру: RS 422
- 2 релейных выхода 24 В постоянного тока (макс. 0,4 A)
Преимущества VD 23:
- Безопасная работа по уникальному принципу безопасности
- Быстрые процессы сушки без образования конденсата
- Равномерная сушка проб
Области применения VD 23:
- Электротехническая и полупроводниковая промышленность
- Производство пластмасс
- Фармацевтическая промышленность
Технические характеристики:
| Название | VD023-230V¹ | VD023UL-120V¹ |
|---|---|---|
| Исполнение | Стандарт | Стандарт |
| Номер артикула | 9030-0029 | 9030-0035 |
| Температурные характеристики | ||
| Диапазон температур на 15 °C выше температуры окружающей среды до [°C] | 200 | 200 |
| Вариация температуры при 100 °C [± K] | 1.5 | 1.5 |
| Флуктуация температуры [± K] | 0.1 | 0.1 |
| Время нагрева до 100 °C [мин] | 65 | 65 |
| специальные требования | ||
| Разрешенное значение предельного вакуума [мбар] | 0.01 | 0.01 |
| Интенсивность утечки [бар/ч] | 0.01 | 0.01 |
| Характеристики электропитания | ||
| Номинальное напряжение [V] | 230 | 120 |
| Сетевая частота [Hz] | 50/60 | 60 |
| Номинальная мощность [кВт] | 0.8 | 0.8 |
| Предохранитель устройств [A] | 10 | 12.5 |
| Фаза (номинальное напряжение) | 1~ | 1~ |
| Подключения | ||
| Вакуумное соединение с малым фланцем [DN мм] | 16 | 16 |
| Измерительный порт с малым фланцем [DN мм] | 16 | 16 |
| Подключение инертного газа с краном (резьба RP») | 3/8 | 3/8 |
| Размеры | ||
| Рабочий объем камеры [л] | 23 | 23 |
| Вес нетто устройства (в порожнем состоянии) [кг] | 63 | 63 |
| Максимальная суммарная нагрузка [кг] | 35 | 35 |
| Максимальная нагрузка на вставную полку [кг] | 20 | 20 |

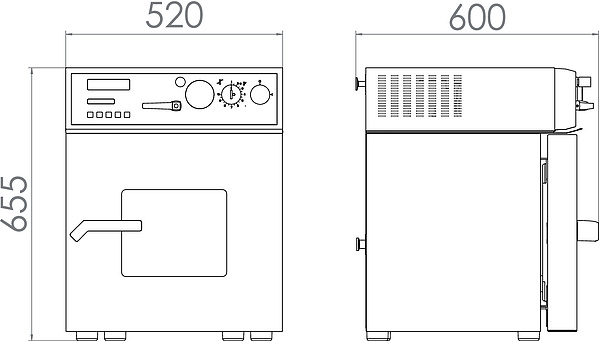

| Размеры — Внешние габариты | ||
| Ширина нетто [mm] | 515 | 515 |
| Высота нетто [mm] | 665 | 665 |
| Глубина нетто [mm] | 500 | 500 |
| Расстояние от стены сбоку [mm] | 135 | 135 |
| Расстояние от стены сзади [mm] | 100 | 100 |
| Ширина смотрового окна [мм] | 250 | 250 |
| Высота смотрового окна [мм] | 207 | 207 |
| Размеры — Габариты внутренней камеры | ||
| Ширина [мм] | 285 | 285 |
| Высота [мм] | 285 | 285 |
| Глубина [мм] | 295 | 295 |
| Размеры — Двери | ||
| Наружные двери | 1 | 1 |
| Крепления | ||
| Количество выдвижных полок (стандартное/максимальное) | 2/4 | 2/4 |
- Все технические характеристики действительны только для незагруженных камер в стандартной комплектации при температуре окружающей среды 22 ± 3 °C и колебаниях сетевого напряжения ±10 %. Температурные характеристики установлены в соответствии с заводским стандартом BINDER и стандартом DIN 12880:2007 и ориентированы на рекомендованные расстояния от стены: 10 % высоты, ширины и глубины от внутреннего пространства камеры. Все данные являются типовыми средними значениями для серийных камер. Оставляем за собой право на внесение технических изменений.
Стандартная комплектация шкафа VD 23:
- Технология предварительного нагрева APT.line™ с электронным регулированием гарантирует высокую точность температуры и воспроизводимость результатов
- Диапазон температур от 15 °C выше температуры в помещении до 200 °C
- MP контроллер с 2 программами по 10 сегментов, альтернативно переключаемый на 1 программу с 20 сегментами
- Интегрированные недельные программные часы с функцией реального времени. Цифровая настройка температуры с точностью до градуса. Счетчик часов работы
- Продувочный клапан с точной дозировкой (в шкафах VD 23 служит для серийного подключения подачи инертного газа и, в то же время, как продувочный клапан)
- Клапан инертного газа с точной дозировкой и техникой Cross-Flow
- Все электрические компоненты имеют развязку от внутреннего помещения камеры
- Упругое предохранительное стекло с защитой от осколков
- Ограничитель выбора температуры, класс 2 (DIN 12880) с оптическим сигналом тревоги
- Заборник DN 16 на задней стенке
- Аналоговый индикатор давления (индикация внутреннего давления относительно фактического давления окружающей среды)
- Электрополированный внутренний котел, всасывающие и вентиляционные трубы, напорный резервуар, съемные приспособления и шаровой кран выполнены из нержавеющей стали
- Уплотнение двери из термообработанного силикона
- 2 коммутационных выхода 24 В постоянного тока (макс. 0,4 A), переключаемые 2 управляющими контактами программного регулятора
- Интерфейс RS 422 для коммуникационного программного обеспечения APT-COM™ DataControlSystem
- 2 гибкие вставные полки запатентованной конструкции, с фиксацией, из алюминия
- Сертификат BINDER о прохождении испытаний
Опции и аксессуары:
| Название | Описание |
| Вакуумный модуль | |
| для подключения вакуумных насосов, оборудован отключаемой розеткой
размеры (включая агрегаты — Ш x В x Г в мм): 515 x 500 x 625 Исполнение 120 В / 13 A |
|
| для подключения вакуумных насосов, оборудован отключаемой розеткой
размеры (включая агрегаты — Ш x В x Г в мм): 515 x 500 x 625 Исполнение 230 В / 16 A |
|
| Вакуумный модуль с управляемым по скорости вращения химическим мембранным насосом VP 3.1 | |
| с номинальной скоростью откачки 4,6 м³/ч, конечным давлением 1,5 мбар, включает все необходимые штуцера для подключения вакуума, а также цифровой контроллер управления вакуумом (точность измерения ≤ 1 мбар), соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 120 В |
|
| с номинальной скоростью откачки 4,6 м³/ч, конечным давлением 1,5 мбар, включает все необходимые штуцера для подключения вакуума, а также цифровой контроллер управления вакуумом (точность измерения ≤ 1 мбар), соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 230 В |
|
| Вакуумный модуль с химическим мембранным насосом VP 1.1 | |
| с номинальной скоростью откачки 2,0 м³/ч, конечным давлением 7 мбар, включает все необходимые штуцера для подключения вакуума, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 120 В |
|
| с номинальной скоростью откачки 2,0 м³/ч, конечным давлением 7 мбар, включает все необходимые штуцера для подключения вакуума, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 230 В |
|
| Вакуумный модуль с химическим мембранным насосом VP 2.1 | |
| с номинальной скоростью откачки 3,4 м³/ч, конечным давлением 1,5 мбар, включает все необходимые штуцера для подключения вакуума, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 120 В |
|
| с номинальной скоростью откачки 3,4 м³/ч, конечным давлением 1,5 мбар, включает все необходимые штуцера для подключения вакуума, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 230 В |
|
| Вакуумный насос VP 1.1 | |
| Химический мембранный насос с номинальной скоростью откачки 2,0 м³/ч, конечным давлением 7 мбар, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 120 В |
|
| Химический мембранный насос с номинальной скоростью откачки 2,0 м³/ч, конечным давлением 7 мбар, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 230 В |
|
| Вакуумный насос VP 2.1 | |
| Химический мембранный насос с номинальной скоростью откачки 3,4 м³/ч, конечным давлением 1,5 мбар, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 120 В |
|
| Химический мембранный насос с номинальной скоростью откачки 3,4 м³/ч, конечным давлением 1,5 мбар, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 230 В |
|
| Вакуумный насос VP 3.1 | |
| Химический мембранный насос с контролем скорости, с номинальной скоростью откачки 4,6 м³/ч, конечным давлением 1,5 мбар, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 120 В |
|
| Химический мембранный насос с контролем скорости, с номинальной скоростью откачки 4,6 м³/ч, конечным давлением 1,5 мбар, соответствует директиве ATEX: II 3G IIC T3 X (только для внутреннего пространства камеры, зон, находящихся под воздействием среды)
Исполнение 230 В |
|
| Дверной уплотнитель | |
| из фторкаучука, не содержит силикона | |
| Зажимная полка | |
| Зажимные полки из нержавеющей стали вместо стандартных зажимных полок из алюминия, вкл. калибровку | |
| Алюминий | |
| нержавеющая сталь 1.4571 (V4A) | |
| Измерение температуры образца | |
| с помощью гибкого датчика Pt 100 и цифрового индикатора температуры объекта | |
| Индикатор давления цифровой | |
| Диапазон измерений от 1 мбар до атм. давления, точность индикации 1 мбар | |
| Интерфейс RS 422, аксессуары | |
| модульный штекерный соединитель для 10 интерфейсов RS 422 | |
| Удлинительный кабель RS 422 (50 м) между интерфейсным преобразователем и камерой или штекерный соединитель RS 232 / RS 422 | |
| Соединительный кабель RS 422 (15 м) между штекерным соединителем и интерфейсом RS 422 | |
| Интерфейсный преобразователь | |
| Комплект проводов RS 422 и интерфейсный преобразователь RS 422 / USB для подключения к штекерному соединителю с 10 интерфейсами или для подключения к камере, с питанием от интерфейса USB | |
| Комплект проводов RS 422 и интерфейсный преобразователь RS 232 / RS 422 для подключения к штекерному соединителю с 10 интерфейсами или для подключения к камере
Исполнение 120 В, 60 Гц |
|
| Комплект проводов RS 422 и интерфейсный преобразователь RS 232 / RS 422 для подключения к штекерному соединителю с 10 интерфейсами или для подключения к камере
Исполнение 230 В, 50/60 Гц |
|
| Комплект проводов RS 422 и интерфейсный преобразователь RS 422 / Ethernet для подключения к штекерному соединителю с 10 интерфейсами или для подключения к камере
Исполнение 120 В, 60 Гц |
|
| Комплект проводов RS 422 и интерфейсный преобразователь RS 422 / Ethernet для подключения к штекерному соединителю с 10 интерфейсами или для подключения к камере
Исполнение 230 В, 50/60 Гц |
|
| Карман на магнитах (A4) | |
| карман для бумаги А4 с магнитным держателем | |
| Комплект для подключения вакуумного насоса | |
| для вакуумного насоса VP 1.1, VP 2.1, VP 3.1; состав: зажимное кольцо из алюминия, универсальное центрирующее кольцо, малый фланец с гибким валом (2,5 м), каучуковый шланг и 2 шланговых хомута | |
| Нейтральное чистящее средство | |
| интенсивного действия, для щадящего удаления остатков загрязнений; количество 1 кг | |
| Порт доступа для подвода электропитания | |
| 9-контактный, вакуумплотный порт доступа для прохождения электрического тока, напряжения или сигналов (макс. 50В/2A на контакт; вакуумный разъем DN 16 ISO-KF) | |
| Программное обеспечение | |
| Программное обеспечение APT-COM™
Обновление версии с 2 до 3,версия GLP |
|
| Программное обеспечение APT-COM™
Версия 3, версия GLP |
|
| Программное обеспечение APT-COM™
Версия 3, БАЗОВАЯ |
|
| Программное обеспечение APT-COM™
Версия 3, СТАНДАРТНАЯ |
|
| Программное обеспечение APT-COM™, цена: бесплатно
Версия 3, ДЕМО-версия |
|
| Сертификат калибровки для измерений температуры | |
| Измерение температуры — включая сертификат, 15-18 точек измерения при заданной испытательной температуре | |
| Измерение температуры — включая сертификат, 9 точек измерения при заданной испытательной температуре | |
| для измерения в центре полезного пространства камеры при заданной испытательной температуре | |
| Сертификат калибровки для измерения давления | |
| для цифрового индикатора давления, измерение при 100 мбар либо при заданном значении испытательного давления (диапазон 30-900 мбар) | |
| Сертификат калибровки, дополнение | |
| для температуры, для расширения измерения в центре полезного пространства камеры при на указанную дополнительную температуру |
