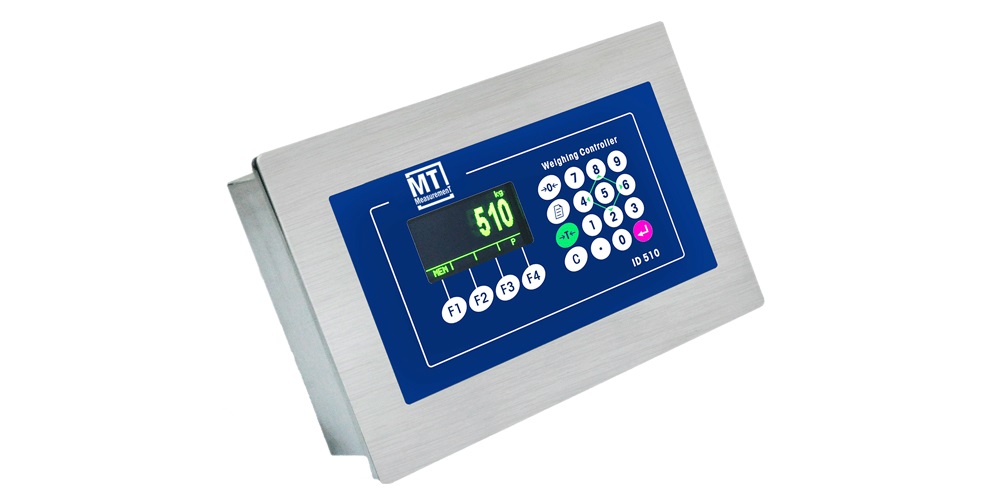

Весовой терминал ID510
Загрузка...
Весовой контроллер ID510 предназначен для автоматизированного взвешивания, где работа оператора контролируется распределенной системой управления (DCS), программируемым логическим контроллером (PLC), программируемым контроллером автоматизации (PAC), встроенным компьютером (EC), ПК или сервером. В приложениях для автоматизированного взвешивания объект или материал, которые необходимо взвесить, поступают на весы с помощью погрузочно-разгрузочного оборудования, конвейеров или роботов; такое оборудование обычно управляется одним из вышеупомянутых устройств.
Таким образом, в большинстве автоматизированных приложений оператор будет редко взаимодействовать с HMI (человеко-машинным интерфейсом) весового терминала ID510. При этом ID510 не предназначен для использования в качестве транзакционного контроллера, такого как ID226, который больше подходит для взвешивания с участием оператора. Кроме того, ID510 не поддерживает устройства ближнего действия, такие как считыватели штрих-кодов, считыватели радиочастотных идентификаторов, удаленные дисплеи или принтеры.
Технические характеристики ID510:
| Модель | ID510 |
| Тип корпуса | Панельное исполнение: лицевая панель из нержавеющей стали, алюминиевый каркас Настольное/настенное исполнение: нержавеющая сталь 304L |
| Дисплей | 6-значный, матричный OLED-дисплей, высота цифр 68мм |
| Встроенный таймер | Дата и время |
| Клавиатура | 9 функциональных клавиш Цифровая клавиатура |
| Интерфейс весов | Одни аналоговые весы |
| Датчики веса | До 8 х 350 Ом, напряжение возбуждения 5 В |
| Единицы измерения веса | г, кг |
| Функции взвешивания | Базовые операции взвешивания Дозирование Наполнение Упаковка Контрольное взвешивание |
| Функции автоматического управления | Целевой контроллер 1-скоростной или 2-скоростной режим управления Автоматическая регулировка разлива, запуск проверки предела, запуск автоматического обнуления Проверка порога запуска Автоматическое тарирование Автоматическое и ручное прерывание процесса Два вспомогательных компаратора верхней и нижней границы Расчет скорости дозирования, отображение и передача |
| Возможности подключения | Стандарт: 2 последовательных порта — COM1 (RS232) + COM2 (RS232/RS485) Опции: Ethernet TCP/IP + COM1 (RS232) + COM2 (RS485); — 8 Входов/12 Выходов (реле); — 8 Входов/12 Выходов (открытый коллектор) |
| Интерфейсы Fieldbus | PROFIBUS-DP (Siemens PLC) PROFINET (двойной порт, встроенный переключатель, Siemens PLC) EtherNet/IP (двойной порт, встроенный переключатель, Rockwell PLC, Delta PLC) CC-link (Mitsubishi PLC) 1 x 4-20mA (точность 16 бит DAC) 2 x 4-20mA (точность 16 бит DAC) |
| Протоколы передачи | Стандартная конфигурация поддерживает MODBUS-RTU и MODBUS-TCP при установке Ethernet TCP/IP |
| Частота преобразования | Скорость обновления веса 200 Гц Целевая скорость сравнения 200 Гц |
| Возможности управления | Удаленная конфигурация, калибровка и блокировка клавиатуры через COM1, COM2, интерфейс PLC и порт Ethernet. |
| Электропитание | Встроенный импульсный источник питания переменного тока 85-264В, 50-60Гц +24 В постоянного тока |
| Условия эксплуатации | Температура: от -10С до +40С Относительная влажность: от 10% до 85%, без конденсации |
| Степень защиты | Панельный корпус: IP65 Корпус из нержавеющей стали: IP69k |
| Габаритные размеры (ВхШхГ), мм | Панельный корпус: 95x175x139 Корпус из нержавеющей стали: 178х268х158 |
