Главная Товары Виброметры ViAna-4 – универсальный регистратор и анализатор вибросигналов, балансировка роторов

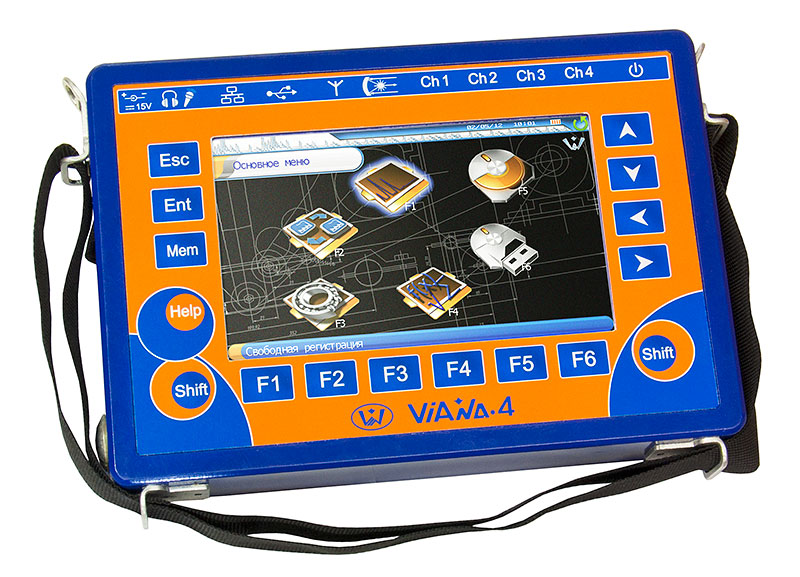

Универсальный переносной прибор марки «ViAna-4» (Vibro Analyzer, 4 независимых канала) является самым технически и функционально эффективным регистратором и анализатором вибрационных сигналов в серии приборов, производимых компанией «Вибро-Центр». По своим техническим и функциональным возможностям он ни в чем не уступает приборам, выпускаемым мировыми лидерами в производстве средств вибрационного контроля.

Особенности прибора «ViAna-4»

  • Возможность гибкой конфигурации измерительной схемы, в которую могут входить до четырех вибродатчиков, подключаемых к прибору при помощи соединительных кабелей, плюс до 10 трехкоординатных датчиков, подключаемых по радиоканалу.
  • Максимальное количество различных функций обработки, анализа и отображения зарегистрированной информации.
  • Встроенная функция многоплоскостной балансировки роторов в собственных опорах и лазерного отметчика.
  • Возможность использования прибора «ViAna-4» в качестве устройства мониторинга для пусковых и наладочных режимов работы оборудования. Для такого режима удобно использовать режим цифрового магнитофона или режим Разгон-Выбег.

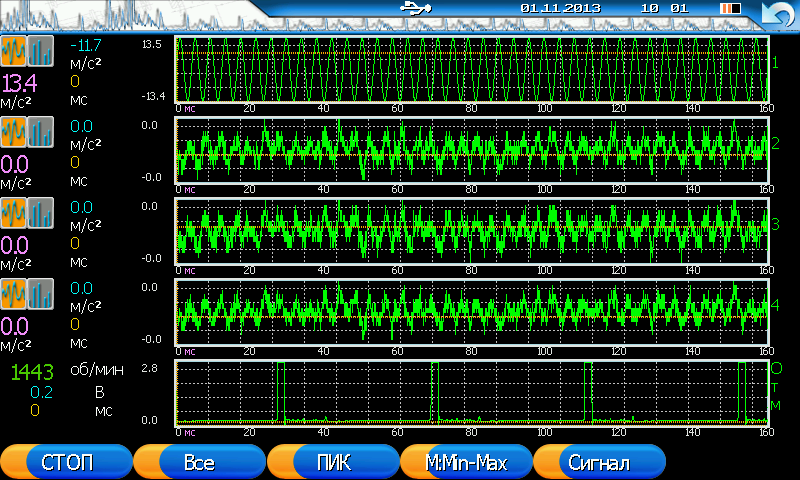

 Анализатор вибросигналов

Прибор синхронно регистрирует вибрационные сигналы со всех подключенных вибрационных датчиков и отметчика. Одновременность измерения вибрации особенно важна для диагностики сложных дефектов оборудования.

При этом в спектре можно установить частоту до 10 кГц и до 12800 линий. Такое разрешение позволяет разделять вибрацию от разных частей агрегата и точно диагностировать её.

Сигналы можно записать в память прибора и в дальнейшем просмотреть или передать на компьютер в программу Атлант.

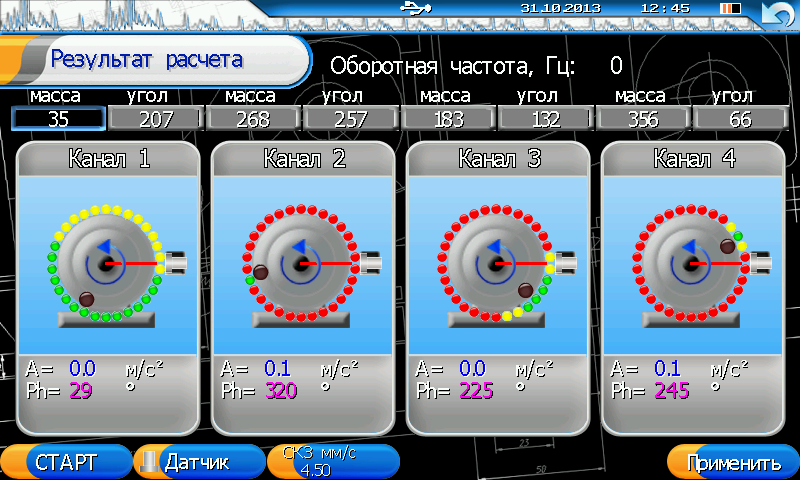

Балансировка роторов

Прибор «ViAna-4» позволяет проводить балансировку до 4-х плоскостей и до 4-х точек контроля.

Для точного определения угла тяжёлой точки в приборе есть отдельный разъём, к которому подключается лазерный отметчик фазы или токовые клещи.

Балансировку можно проводить как по пробным пускам, так и по ранее вычисленным коэффициентам влияния.

Специальные режимы измерения

  • Многоканальный цифровой магнитофон с длительностью непрерывной регистрации до 10 часов. Эта опция полезна при проведении специализированных работ, так как она позволяет подробно и «без пропусков» анализировать процессы разгона и выбега роторов, набора и сброса нагрузки, и т. д.
  • Регистрация Разгона-Выбега агрегата, анализ резонансов.
  • Режим виброметра для быстрого измерения СКЗ виброскорости, оценки состояния агрегата и записи замеров для программы Аврора-2000.
  • Измерение вибрации оборудования с использованием маршрутной технологии, что позволяет легко создавать системы обслуживания на основе данных периодического мониторинга.
  • Диагностика подшипников качения и редукторов по спектру огибающей. Оценка ударных параметров от дефектов подшипников качения.
  • Регистрация свободных колебаний объекта, расчёт коэфициентов затухания и собственных частот (модальный анализ).
  • Регистрация траектории движения вала одновременно в двух точках и двух направлениях.
  • Анализ спектра токов около частоты 50 Гц с разрешением 0,01 Гц. Этот анализ проводится с помощью токовых клещей, подключаемых на вход отметчика. Он позволяет выявить обрыв стержней ротора и другие электромагнитные проблемы двигателя.

Программное обеспечение

Еще более широкий набор диагностических возможностей имеет программное обеспечение для компьютера «Атлант». Эта программа объединяет в себе многоуровневую базу данных о выполненных измерениях, расширенный набор анализа и графического представления диагностической информации, экспертную диагностическую систему.

Программа Аврора-2000 позволяет быстро оценивать состояние большого количества агрегатов, формировать справки о состоянии и планировать будущие ремонты на основе прогнозов изменения состояния оборудования.

Программы поставляются с приборами бесплатно.

Внутренние и внешние интерфейсы связи прибора «ViAna-4» Для подключения датчиков вибрации используется стандартный двухпроводной интерфейс ICP, что позволяет использовать с прибором любые другие датчики, имеющие такой интерфейс. Наличие в приборе радиоканала позволяет включать в измерительную схему дополнительные радиодатчики. В настоящее время это 3-х координатные датчики типа «VS-3-R».

При помощи интерфейса USB 2.0 производится обмен информацией с персональным компьютером. Для связи с несколькими компьютерами в приборе реализован стандартный протокол Ethernet, позволяющий включать его в вычислительную сеть лаборатории диагностики, что удобно для обмена, хранения и специальной обработки информации. Прибор можно подключать к компьютеру по беспроводному интерфейсу WI-FI, что особенно удобно при проведении специальных пусковых и наладочных работ.

Технические параметры виброанализатора ViAna-4:

Количество каналов измерения вибрации в приборе 4 независимых синхронных
Частотный диапазон измерительных каналов, Гц 0,5 ÷ 20 000
Стандартно поставляемые датчики вибрации ВК-310А
Лазерный отметчик фазы вращения ротора ОЛ-4
Датчик тока APPA 31
Датчики вибрации с радио интерфейсом (опция) VS-3-R, 3-х координатный, до 10 шт.
Размеры датчика VS-3-R, без магнитного крепления, мм 50 * 130
Максимальное расстояние от прибора до датчиков VS-3-R, м до 100
Балансировка роторов в собственных опорах Включена стандартно
Разрешение цветного экрана 480 * 800, 7″
Объем оперативной памяти, Мб 128
Объем памяти для данных, Мб 256 МБ
Интерфейс связи с ПК USB 2.0, Ethernet, WI-FI
Время автономной работы прибора от аккумуляторов, час 8
Температурный диапазон работы прибора, град -20 ÷ +40
Размеры прибора, мм 270*190*39
Вес прибора, кг 2.6

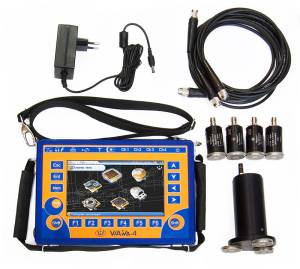

Стандартный комплект поставки прибора «ViAna-4»:

  • Измерительный прибор «ViAna-4», с пленочной клавиатурой и ярким цветным экраном расширенного температурного диапазона.
  • Четыре вибрационных датчика марки ВК-310А, производства компании «ВиКонт» с магнитным креплением и соединительными кабелями по 3 метра.
  • Лазерный отметчик фазы «ОЛ-4», универсальная магнитная стойка, соединительный кабель, комплект самоклеящихся меток, необходимые для проведения оперативной балансировки роторов в собственных опорах.
  • Датчик тока «токоизмерительные клещи» для диагностики отгоревших стержней в роторах асинхронных электродвигателей.
  • Программное обеспечение «Атлант» и «Аврора-2000» для обработки и хранения данных на персональном компьютере. В состав этого программного обеспечения включена экспертная диагностическая система.

В состав расширенной версии поставки прибора «ViAna-4» может быть включено следующее дополнительное оборудование:

  • Трёхкоординатные датчики для измерения вибрации марки «VS-3-R». Эти датчики имеют автономное аккумуляторное питание и используют беспроводной интерфейс для связи с прибором «ViAna-4». Датчики оснащены большим объемом памяти для хранения данных и могут быть использованы в качестве устройств автономного мониторинга состояния оборудования – логгеров. В этом режиме датчик автоматически включается на регистрацию по заданному графику.

Начало работы беспроводных датчиков задается общим запускающим импульсом от прибора. По окончанию регистрации информация от датчиков-логгеров по радиоканалу передается в прибор, где просматривается и анализируется. Благодаря таким датчикам, прибор «ViAna-4» может быть использован для диагностики состояния «распределенных» объектов, различных сооружений, мостов.
