Виброметр Vibro Vision переносный

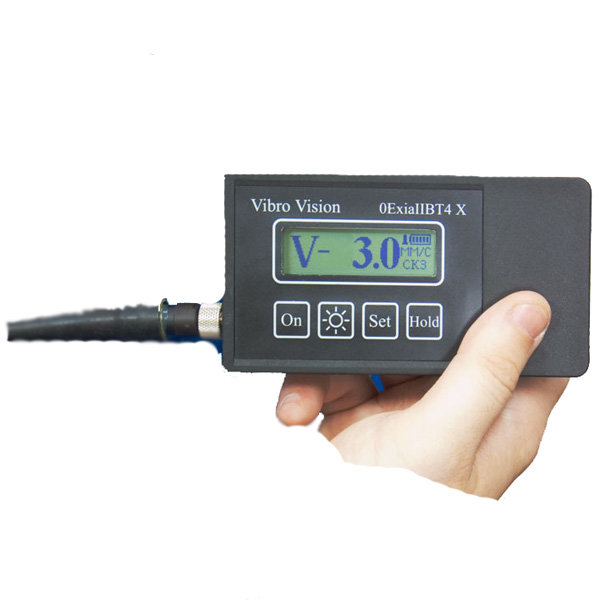

Vibro Vision — переносный виброметр.

Малогабаритный виброметр марки «Vibro Vision» предназначен для контроля уровня вибрации и экспресс-диагностики дефектов вращающегося оборудования. Позволяет измерять общий уровень вибрации (СКЗ, пик, размах), оперативно диагностировать состояние подшипников качения.

Виброметр регистрирует сигналы в размерности виброускорения, виброскорости, виброперемещения при помощи встроенного или внешнего датчика. На фотографии показано измерение вибрации прибором при помощи встроенного вибродатчика. В таком режиме виброметр наиболее удобен для простых и оперативных измерений.

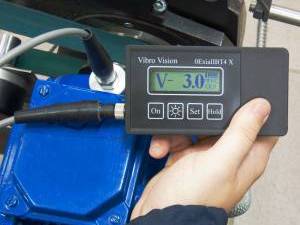

При использовании внешнего датчика, устанавливаемого на контролируемом оборудовании при помощи магнита или с использованием щупа, можно проводить более сложные измерения. На второй фотографии в место контроля вибрации на магните установлен внешний датчик вибрации, который подключен к прибору.

Дополнительными функциями прибора «Vibro Vision» являются определение состояния подшипников качения на основе расчета эксцесса виброускорения и простейший анализатор вибросигналов. Прибор позволяет оценивать форму вибросигнала (256 отсчетов) и анализировать спектр вибросигнала (100 линий). Это позволяет «на месте» диагностировать некоторые дефекты, например, небаланс, расцентровка. Эти функции позволяет диагностировать этим простым и дешевым прибором наиболее часто встречающиеся дефекты вращающегося оборудования.

Вся информация в приборе показывается на графическом экране расширенного температурного диапазона, предусмотрена его подсветка. Пример изображения на экране в режиме регистрации виброускорения показан на рисунке.

Прибор может эксплуатироваться при температуре окружающего воздуха от минус 20 до плюс 50 градусов и относительной влажности воздуха до 98%, без конденсации влаги.

«Vibro Vision» питается от двух встроенных аккумуляторов размера АА, допускается работа от двух батарей аналогичного размера.

Прибор марки «Vibro Vision» утвержден как тип анализаторов вибрации (Сертификат RU.C.028.004.A № 11306) и зарегистрирован в государственном реестре средств измерения вибрации (№ 22134-01). Прибору, для применения в условиях опасных производств, присвоена маркировка взрывозащиты 0ExiaIIBT4 X, (свидетельство МОС СЕРТИУМ № 2003С.135).

Межповерочный интервал — 2 года.

Специальные режимы работы прибора

Диагностика подшипников качения. Данная функция прибора позволяет оценить состояние подшипника качения на основе контроля СКЗ виброскорости и эксцесса виброускорения. Эксцесс — мера соотношения ударных, непериодических составляющих в вибросигнале к стационарным, периодическим составляющим. (Упрощенно, это отношение ударов от дефектов подшипника к среднему уровню вибрации). Этот параметр характеризует развивающиеся дефекты. Чем больше величина эксцесса, тем сильнее в подшипнике удары, сопровождающие обкатывание телами качения подшипника локальные дефекты, трещины, сколы. Величина эксцесса возрастает при наличии значительных дефектов подшипника и отсутствии смазки.

Анализ формы и спектра вибросигнала. Эта функция позволяет выявить часто встречающиеся дефекты во вращающемся оборудовании. На копии экрана слева показана форма вибросигнала, соответствующая наличию задеваний ротора электродвигателя о статор.

Пример экрана прибора со спектром соответствует наличию небаланса в электродвигателе с частотой вращения 3000 об/мин. Вся энергия вибросигнала сосредоточена на оборотной частоте вращения ротора электродвигателя, равной 50 Гц. Для примера, при наличии в агрегате расцентровки в спектре была бы более значительной гармоника с частотой 100 Гц.
