Виброметр портативный В7-357
Загрузка...

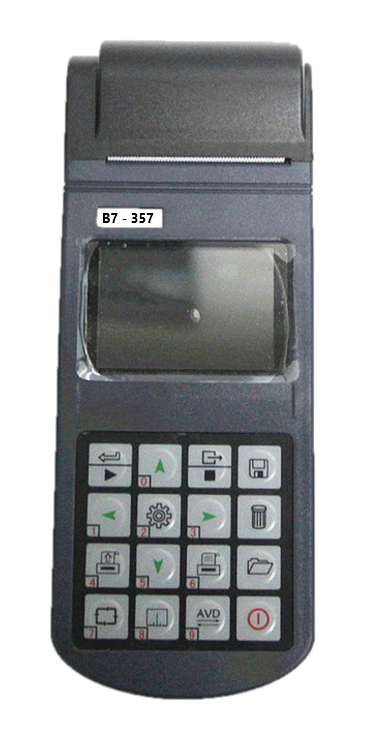

Виброметр В7-357 (далее виброметр) измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на дисплее и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также может измерять скорость вращения при контроле вибрации вращающихся и возвратно-поступательных машин – можно использовать для контроля числа оборотов (или собственной частоты). Прибор оснащён памятью. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.
Принцип действия виброметров основан на преобразовании механических колебаний в электрический сигнал с помощью пьезоэлектрического датчика ускорений, с последующей обработкой полученных данных. Виброметры состоят из выносного датчика ускорений, соединённого с измерительным блоком с помощью кабеля. Измерительный блок принимает и обрабатывает электрический сигнал, поступающий от датчика, соответствующий величине виброускорений, и производит одинарное или двойное интегрирование для измерений виброскорости и виброперемещений.
Виброметр позволяет измерять амплитудное значение виброускорения, среднее квадратическое значение (СКЗ) виброскорости и размах виброперемещений.
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 83954-21 |
| Российская Федерация, АО «РЖД» | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Описание функционала моделей виброметров В7 для облегчения выбора:
Виброметр В7-317 измеряет среднее квадратическое значение виброскорости при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Виброметр В7-327 измеряет измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле двигателей, электрических вентиляторов, насосов, воздушных компрессоров, станков и т. п. Датчик прибора совмещён в едином корпусе с измерительным блоком, дисплей тип LCD 1,5”. Питание от батареек, прибор без встроенной памяти. Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Виброметр В7-337 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения и размах виброперемещений при контроле различного механического оборудования, особенно поршневого оборудования – прибор использует метод оптимизированной фильтрации для обеспечения стабильной и точной индикации измерений в условиях множественных помех (установка фильтра низких частот), измеряет пиковые данные виброускорения и пиковые значения виброперемещений, оснащён подсветкой дисплея LCD 2” для работы в темноте, памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии.
Виброметр В7-357 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, отображает на ярком цветном дисплее TFT 3.5” и распечатывает на принтере спектральные диаграммы в реальном времени при контроле дисбаланса и несоосности подшипников качения и зубчатых передач, а также индицирует в реальном времени частоту вращения при контроле вибрации вращающихся и возвратно-поступательных механизмов. Прибор оснащён памятью и режимом контроля качества (предупреждения о превышении предела заданных параметров). Питание от встроенного аккумулятора и от сети. Выносной датчик прибора соединён кабелем с измерительным блоком для проведения замеров в труднодоступных местах, имеется дополнительная насадка со щупом для работы на частотах вибрации ниже 1 кГц при малых уровнях энергии, ПО для обработки данных и связи с ПК.
Виброметр В7-220 измеряет среднее квадратическое значение виброскорости, амплитудное значение виброускорения, размах виброперемещений, а также имеет возможность замера температуры объекта тестирования (диапазон -20…+400 0С) и подключения наушников-стетоскопа к прибору для прослушивания звука вибрации с переключением селектора диапазона на высокую и низкую частоту. Питание от батареек, прибор без встроенной памяти, дисплей тип LCD 1,5”. Прибор оснащён внутренним датчиком с возможностью подключения дополнительного выносного датчика (поставляется только вместе с заказанным измерительным блоком), имеется короткий щуп для измерений на высоких частотах и дополнительно можно заказать длинный щуп для измерений в диапазоне низких частот от 10 Гц до 1 кГц.
Подробная статья о виброметрах В7 опубликована в журнале «ИСУП» (Информация и системы управления в промышленности) №4(100)_2022.
| Дополнительные принадлежности первой необходимости. | |
| Дополнительные принадлежности рекомендуемые. | |
| Ближайшие аналоги по метрологическим и техническим характеристикам, ценам. | |
| СПИСОК ОРГАНИЗАЦИЙ В РФ, ОКАЗЫВАЮЩИХ УСЛУГУ ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ ДАННОГО ТИПА | |
Технические характеристики В7-357:
| Наименование характеристики |
Значение |
|
|
В7-357 |
В7-220 |
|
| Диапазон измерений СКЗ
виброскорости, мм/с |
от 0,1 до 800 |
от 0,1 до 199,9 |
| Диапазон измерений размаха
виброперемещений, мм |
от 0,001 до 10 |
от 0,001 до 1,999 |
| Диапазон измерений амплитуд
виброускорений, м/с2 |
от 0,1 до 392 |
от 0,1 до 199,9 |
| Диапазон частот при измерениях:
-виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 10 до 1000 от 10 до 500 от 10 до 10000 |
от 5 до 1000 от 5 до 500 от 5 до 15000 |
| Пределы допускаемой
относительной погрешности измерений СКЗ виброскорости, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 1000 Гц) |
| Пределы допускаемой
относительной погрешности измерений амплитуды виброускорений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 10000 Гц) |
±10 (в диапазоне частот от 5до 20 Гц) ±5 (в диапазоне частот св. 20 до 15000 Гц) |
| Пределы допускаемой
относительной погрешности измерений размаха виброперемещений, % |
±10 (в диапазоне частот от 10 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
±10 (в диапазоне частот от 5 до 20 Гц) ±5 (в диапазоне частот св. 20 до 500 Гц) |
Основные технические характеристики
| Наименование характеристики |
Значение |
|||
| В7-317/В7-327 |
В7-337 |
В7-357 |
В7-220 |
|
| Диапазон индицируемых скоростей вращения, об/мин |
— |
— |
от 30 до 300000 |
— |
| Диапазон индицируемых собственных частот, Гц |
— |
— |
от 0,5 до 5000 |
— |
| Дисплей |
1.5” |
3.5 |
3.5” |
1.5” |
| Память |
— |
+ |
+ |
— |
| Возможность использования щупа |
— |
+ |
+ |
+ |
| Возможность использования датчика температуры и стетоскопа
(погрешность 1%, дискретность 1 0С) |
— |
— |
— |
+ |
| Напряжение питания от источника постоянного тока, В |
12 |
|||
| Потребляемая мощность, Вт, не более |
1 |
|||
| Габаритные размеры, мм, не более:
длина; ширина; высота |
150 23 18 |
178 78,5 28 |
185 68 30 |
|
| Масса, г, не более |
56 |
230 |
200 |
|
| Условия эксплуатации:
температура окружающей среды, ºС относительная влажность, %, не более |
от +15 до +35 98 |
|||
| Время наработки на отказ, ч, не менее |
10000 |
|||
| Средний срок службы, лет |
10 |
|||
Комплект поставки В7-357:
|
Модель |
Наименование |
К-во |
| Все | Руководство по эксплуатации с Паспортом
Свидетельство о поверке (ФГИС АРШИН) |
1 экз. 1 экз. |
| В7-317,
В7-327 |
Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44)
Кожаный чехол Отвёртка Картонная коробка |
1 шт. 1 шт. 1 шт. 1 шт. |
| В7-337 | Виброметр
Выносной датчик с кабелем Магнитное основание с резьбой М5 Адаптер питания 5В/1000мА Упаковочный кейс |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| В7-357 | Виброметр
Выносной датчик с кабелем Магнитное основание с резьбой М5 Адаптер питания 9В/1000мА Рулон бумаги термопринтера Упаковочный кейс |
1 шт. 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. |
| В7-220 | Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор:
· с выносным датчиком · со встроенным датчиком и щупом коротким для измерений на высоких частотах Упаковочный кейс |
1 шт. 1 шт. |
|
Дополнительная комплектация |
||
| В7-557 | ПО обработки данных с USB-кабелем для связи с ПК
Щуп со штифтом М5 для датчика Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки |
На заказ На заказ На заказ |
| В7-220 | Выносной датчик измерения температуры (термопара тип К,
диапазон -20…+400 0С) с кабелем Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц Магнитное основание с резьбой М5 Наушники-стетоскопа 2B 10кОм |
На заказ На заказ На заказ На заказ |
