Видеоэндоскоп IPLEX UltraLite

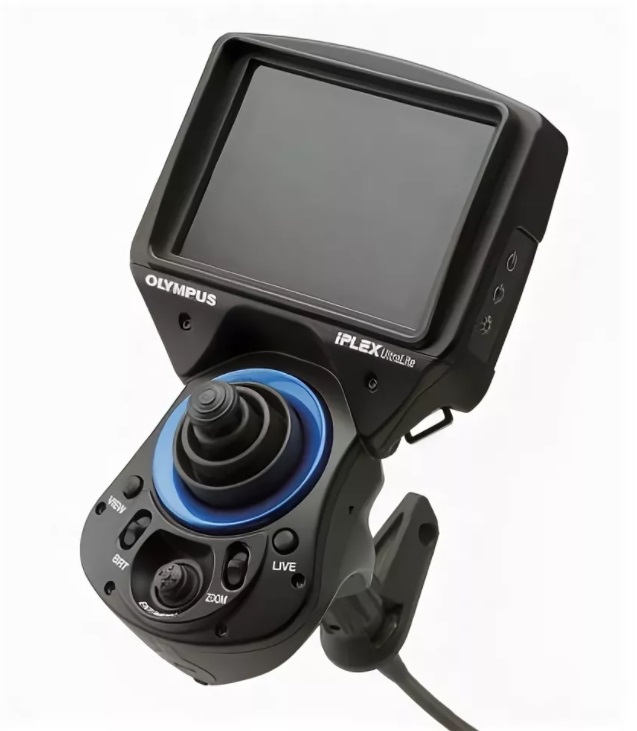

Загрузка...IPLEX Ultralite — это промышленный видеоскоп размером с ладонь, весом всего 700 г, обеспечивает высокое качество изображения. Его компактный и прочный корпус позволяет проводить эндоскопические осмотры в труднодоступных местах при суровых условиях эксплуатации. Прочная рабочая часть обеспечивает быструю и точную артикуляцию.
Промышленный видеоскоп IPLEX Ultralite предназначен для: для визуального и измерительного контроля и промышленной эндоскопии.
Отличительные особенности видеоскопа IPLEX Ultralite:
Непревзойденная компактность и легкость. Вес IPLEX UltraLite с литиево-ионным аккумулятором составляет всего 700гр. Простой в обращении видеоскоп такой маленький и легкий, что он идеально подходит для тех, кто работает в труднодоступных местах или стесненных условиях.

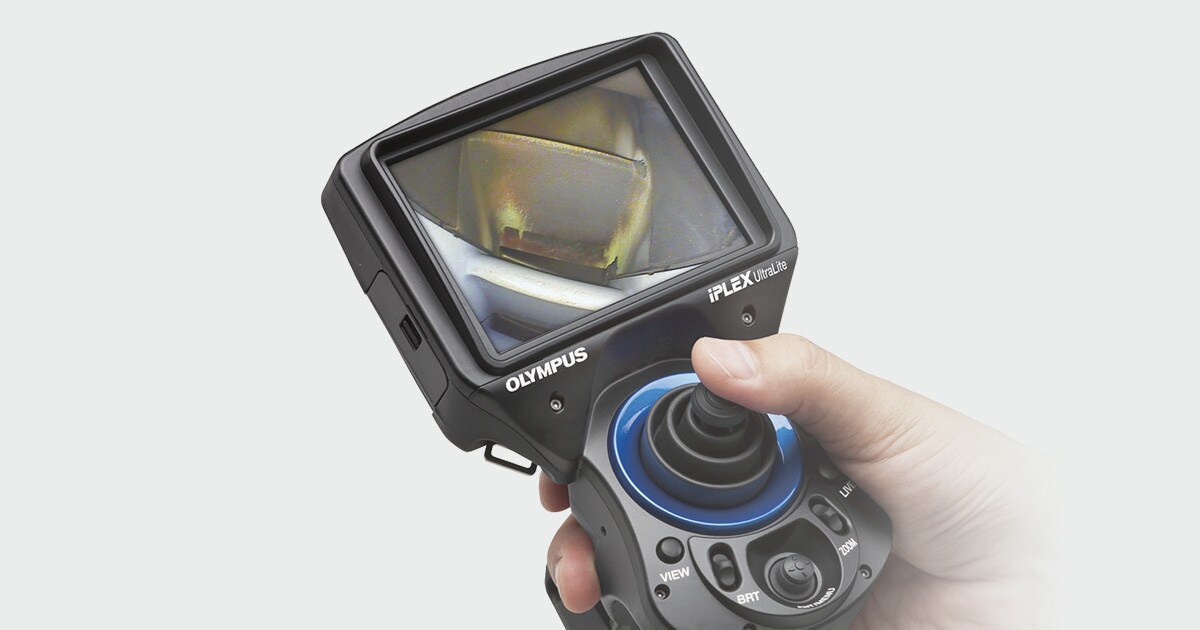

Эргономичный наладонный дизайн. Эргономичный видеоскоп IPLEX UltraLite удобно держать на ладони, что позволяет выполнять операции быстро, не ощущая усталости даже при длительных осмотрах.
Исключительное удобство в эксплуатации. IPLEX UltraLite предлагает интуитивно — понятное управление для эффективного и точного контроля.
Пиктограммное меню для мгновенного интуитивного распознавания и выполнения необходимых операций. Особенностью меню IPLEX UltraLite являются простые, интуитивно – понятные пиктограммы, которые позволяют пользователю быстро идентифицировать и активировать нужные функции.
«Горячие» кнопки быстрого доступа. В IPLEX UltraLite нет сложного разноуровневого меню. Функциями IPLEX UltraLite можно легко управлять одной рукой. Нажимая специально предназначенные кнопки, а также кнопки прямого доступа, можно оперативно управлять наконечником зонда, записью изображений, регулировкой яркости и вводом текста.
Быстрая и точная артикуляция зонда. IPLEX UltraLite отличается быстрой и точной артикуляцией. Наконечник зонда мгновенно и точно реагирует на артикуляционное управление и приближается к объектам с большой точностью, обеспечивая быстрый и эффективный контроль
Яркая подсветка и сменные оптические адаптеры. Для обеспечения оптимального направления обзора и увеличения при осмотре различных объектов, IPLEX UltraLite имеет широкий набор сменных оптических адаптеров. Светодиоды повышенной яркости расположены на торце объектива, что позволяет интенсивно подсвечивать объект контроля. Вдобавок, режим Hi-Beam недавно введенный на видеоскопе IPLEX UltraLite, позволяет повысить уровень подсветки зоны контроля до 2-х раз, что расширяет возможности контроля и документирования.
Программное обеспечение генерации отчетов InHelp. Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом.
Исключительное качество. Благодаря компактному инновационному дизайну, IPLEX UltraLite обеспечивает непревзойденную, надежность и качество изображения при выполнении задач промышленной эндоскопической диагностики.
Противоударный корпус. Ударопрочность IPLEX UltraLite доказана в ходе специальных испытаний. Устройство сбрасывалось с высоты 1,2 м и успешно выдержало эти испытания. LCD монитор тестировался падением стального шарика с высоты 1 метр.
Прочная конструкция для работы в трудных условиях. Оператору часто приходится проводить контроль в трудных условиях. IPLEX UltraLite отличается работоспособностью при воздействии дождя, песка и пыли, и соответствует требованиям IP55 по защите от внешних воздействий.
Являясь идеальным устройством для промышленных эндоскопических исследований, IPLEX UltraLite обеспечивает просмотр ярких изображений, даже при солнечном свете.
Рабочая часть устойчива к смятию и абразивному износу. Рабочая часть IPLEX UltraLite устойчива как к смятию, так и к абразивному износу. Она также разработана с помощью уникальной технологии Olympus Tapered Flex™ для исключительной маневренности зонда. Благодаря прочности и гибкости, рабочая часть IPLEX UltraLite позволяет производить контроль поверхностей извилистых и шероховатых каналов.

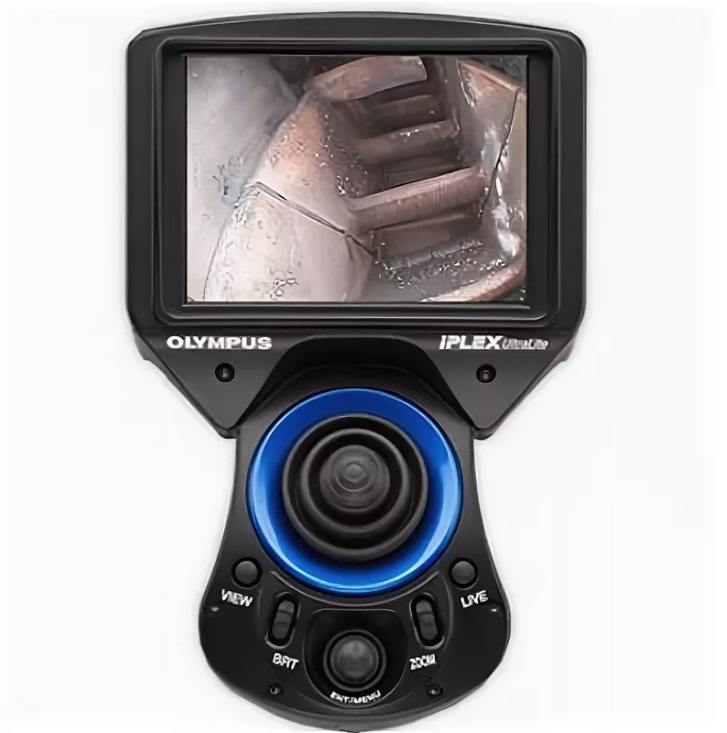

Яркие изображения и отчетливые видеокадры для качественного наблюдения и анализа. Для обеспечения успешного результата визуального эндоскопического контроля, определяющим является качество изображения. IPLEX UltraLite оснащен уникальным видеопроцессором, который обладает способностью воспроизводить четкие и контрастные изображения. Наряду с возможностью качественного воспроизведения оттенков цветовой гаммы, IPLEX UltraLite позволяет с высокой точностью обнаруживать даже мельчайшие дефекты. Наблюдаемые изображения можно хранить на вставляемых в прибор SD или SDHC картах в виде высококачественных фотоснимков формата JPEG и видеокадров формата MPEG-4.
| МОДЕЛИ ЗОНДОВ | |||||
| Модель № | IV8420U | IV8435U | IV8620U | IV8635U | |
| Рабочая часть | Диаметр зонда*1 | ø4,0 мм | ø6,0 мм | ||
| Длина зонда | 2,0 м | 3,5 м | 2,0 м | 3,5 м | |
| Внешняя оплетка | Долговечная вольфрамовая оплетка с антифрикционным покрытием | ||||
| Жесткость трубки | Постоянная жесткость | Рабочая часть Tapered Flex™ с переменной жесткостью на изгиб, плавно уменьшающейся по направлению к дистальному концу. |
|||
| Приблиз. вес системы (с аккумулятором) | 700 г | 760 г | 800 г | 900 г | |
*1. Рабочую часть можно вставить в отверстие ø4,0 мм или ø6,0 мм.
| ОСНОВНЫЕ ФУНКЦИИ | |||||
| Размеры (Ш x В x Д) | 120 x 190 x 190 мм | ||||
| Секция артикуляции | Угол артикуляции (ВВЕРХ/ВНИЗ/ВПРАВО/ВЛЕВО) |
130° | 120° | ||
| Механизм артикуляции | Управляемая джойстиком артикуляция наконечника зонда с механизмом блокировки изгиба |
||||
| Датчик температуры | 2-уровневый предупреждающий индикатор высокой температуры | ||||
| Способ крепления | Двойная резьба с кольцевым уплотнением. | ||||
| Источник света | Матрица светодиодов высокой яркости. Режим Hi-Beam служит для увеличения интенсивности подсветки. |
||||
| Способ идентификации адаптера наконечника | Автоматическое обнаружение подсоединения и отсоединения адаптера наконечника. | ||||
| Кнопки быстрого доступа | Кнопки, рычаги или джойстики наладонной системы обеспечивают быстрый доступ к следующим функциям прибора: режим «живого» изображения, яркость, увеличение масштаба, «замораживание» изображения, фото/ видео запись, управление артикуляцией, доступ к меню, быстрый просмотр сохраненных в памяти изображений, быстрый вызов последнего изображения. |
||||
| LCD монитор | 3,7 дюймовый LCD | ||||
| Источник питания | Аккумулятор: 7,2 В, приблиз. 90 минут непрерывной работы | ||||
| Питание от сети: от 100 В до 240 В, 50/60 Гц (с прилагаемым сетевым адаптером) |
|||||
| USB разъем | Стандартные версии 2.0 | ||||
| Устойчивость к неблагоприятным условия окружающей среды | Водонепроницаемость и пыленепроницаемость (в соответствии с IP55), ударопрочность |
||||
_
| УПРАВЛЕНИЕ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ | |
| Манипуляции изображением | Плавное 5x цифровое увеличение 10-ступенчатая цифровая регулировка яркости (включая регулировки усиления, экспозиции и монохромности) |
| Опции отображения текста | 30-знакомест встроенного знакогенератора |
_
| ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | |||||
| Носитель записи | SD/SDHC карт (4 Гб стандарт, совместимость с SD/SDHC картами) |
||||
| Наложение текста | Выбор 30-значной надписи с датой, временем и системными настройками. | ||||
| Фотозапись | Разрешение | H640 x V480 (пикселей) | |||
| Формат | Формат сжатия JPEG (в соответствии с Exif 2.1) | ||||
| Размер файла | Приблиз. 300 кб (приблиз. 13400 изображений на 4 Гб памяти) | ||||
| Видеозапись | Разрешение | H640 x V480 (пикселей) | |||
| Формат | Сжатие Xvid MPEG-4 формата AVI | ||||
| Размер файла | Приблиз. 600 кб за секунду (приблиз. 120 мин на 4 Гб памяти) | ||||
_
| ФУНКЦИИ СТЕРЕОИЗМЕРЕНИЯ-Только для моделей с функцией стереоизмерения | |
| Расстояние | Расстояние между двумя точками |
| Точка — линия | Расстояние вдоль перпендикуляра между точкой и линией, заданной пользователем |
| Глубина | Расстояние вдоль перпендикуляра, построенного между точкой и плоскостью, заданной пользователем (высота) |
| Область/линии | Измерение площади некоторой области, а также длины контура, образованного несколькими точками |
_
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |||||
| Рабочая температура | Рабочая часть | На воздухе: от -25 до 100 °C | |||
| В воде: от 10 до 30 °C | |||||
| Остальные компоненты | На воздухе: от -10 до 40 °C | ||||
| Относительная влажность | Все компоненты | От 15 до 90 % | |||
| Устойчивость к воздействию жидкости | Все компоненты | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5 % соляным раствором. |
|||
| Водонепроницаемость | Рабочая часть | Прибор работоспособен под водой с присоединенным адаптером до эквивалентной глубины 3.5 метров. | |||
| Остальные компоненты | Могут работать под дождем (аккумуляторный отсек должен быть закрыт). Не могут работать под водой. |
||||
_
| ОСНОВНЫЕ МОДЕЛИ СМЕННЫХ ОПТИЧЕСКИХ АДАПТЕРОВ | |||||||||
| Оптические адаптеры под рабочую часть с наружным диаметром 6,0 мм. | |||||||||
| AT40D- IV86 |
AT80D/ NF-IV86 |
AT80D/ FF-IV86 |
AT120D/ NF-IV86 |
AT120D/ FF-IV86 |
AT80S- IV86 |
AT120S/ NF-IV86 |
AT120S/ FF-IV86 |
||
| Оптический адаптер | Угол поля зрения | 40° | 80° | 80° | 120° | 120° | 80° | 120° | 120° |
| Направление осмотра | Прямое | Боковое | |||||||
| Глубина резкости*1 | От 200 до ∞ мм | От 8 до ∞ мм | От 35 до ∞ мм | От 4 до 190 мм | От 25 до ∞ мм | От 18 до ∞ мм | От 1 до 25 мм | От 5 до ∞ мм | |
| Дистальный конец | Наружный диаметр*2 | ø6,0 мм | |||||||
| Дистальный конец*3 | 19,8 мм | 25,2 мм | |||||||
| Оптические адаптеры под рабочую часть с наружным диаметром 4,0 мм. | |||||||||
| AT120D/NF-IV84 | AT120D/FF-IV84 | AT120S/NF-IV84 | AT120S/FF-IV84 | ||||||
| Оптический адаптер | Угол поля зрения | 120° | 120° | 120° | 120° | ||||
| Направление осмотра | Прямое | Боковое | |||||||
| Глубина резкости*1 | От 4 до 190 мм | От 25 до ∞ мм | От 1 до 20 мм | От 6 до ∞ мм | |||||
| Дистальный конец | Наружный диаметр*2 | ø4,0 мм | |||||||
| Дистальный конец*3 | 19,7 мм | 19,6 мм | 22,2 мм | ||||||
| Адаптеры для стереоизмерения (4,0 мм и 6,0 мм)-Только для моделей с функцией стереоизмерения | |||||||||
| AT50D/50D-IV84 | AT50S/50S-IV84 | AT60D/60D-IV86 | AT60S/60S-IV86 | ||||||
| Оптический адаптер | Угол поля зрения | 50° / 50° | 60° / 60° | ||||||
| Направление осмотра | Прямое/Прямое | Боковое/Боковое | Прямое/Прямое | Боковое/Боковое | |||||
| Глубина резкости*1 | От 5 до ∞ мм | От 4 до ∞ мм | От 5 до ∞ мм | От 4 до ∞ мм | |||||
| Дистальный конец | Наружный диаметр*2 | ø4,0 мм | φ6,0 мм | ||||||
| Дистальный конец*3 | 25,0 мм | 28,8 мм | 25,9 мм | 32,2 мм | |||||
1. Означает расстояние наблюдения с оптимальной фокусировкой.
2. При установке на зонд адаптер можно вставить в отверстие ø4,0 мм или ø6,0 мм.
3. Означает длину жесткого участка на дистальном конце зонда при установке.
