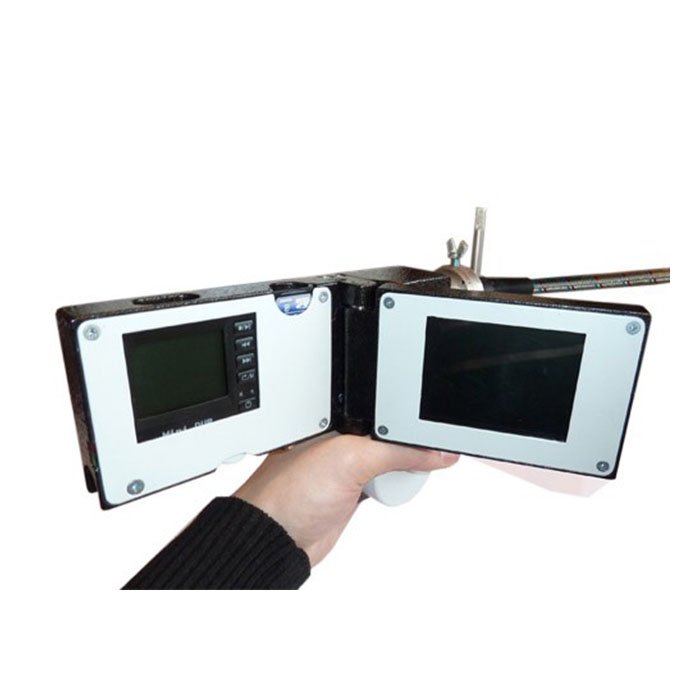

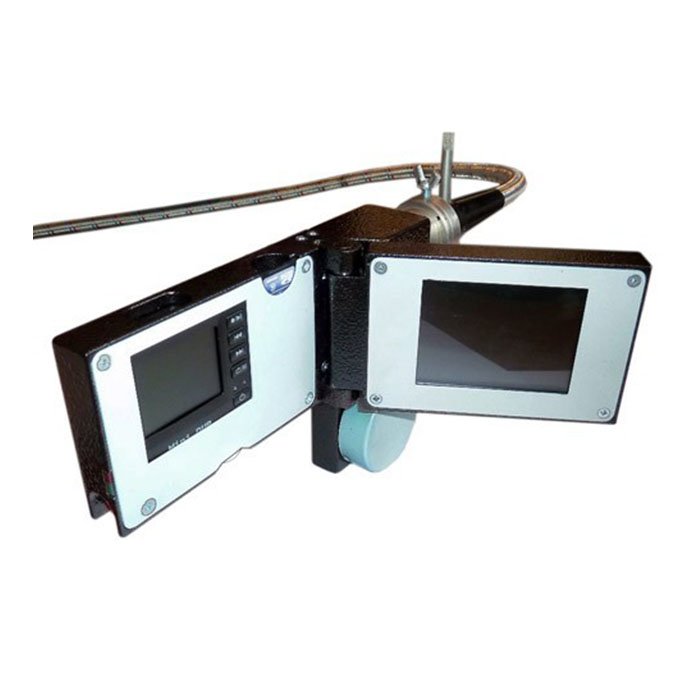

Видеоэндоскоп Каскад
Загрузка...Видеоэндоскоп «Каскад» – универсальный инструмент работников экспертно-диагностических центров, а также подразделений технической диагностики крупных предприятий химической, энергетической, газовой и нефтяной промышленности, локомотивных депо, авиапредприятий и автоколонн для осмотра полых изделий.
Может эксплуатироваться в закрытых помещениях, под навесами и на открытом воздухе при температуре окружающего воздуха от –5 до +40 ·С и относительной влажности не более 80%.
Предназначен для:
- диагностики скрытых узлов сложных технических объектов при криволинейном доступе;
- проверки состояния внутренних поверхностей;
- оперативного осмотра транспортных средств, контейнеров и содержимого закрытых емкостей, а также других скрытых полостей и предметов при отсутствии внешнего освещения с целью контроля состояния деталей и механизмов, а также наличия инородных или опасных предметов.
Технические характеристики:
| Гибкая рабочая часть (зонд) | полимерная оболочка на каркасе из стальной ленты с наружной оплеткой из нержавеющей стали |
| Диаметр зонда | 6; 8; 10; 13 |
| Длина зонда | 150; 200; 250; 300; 350; 400; 500 см |
| Изгиб конца гибкой рабочей части | в горизонтальной плоскости ± 180° |
|
Поворот зонда вокруг своей оси |
± 180° (в сочетании с изгибом конца обеспечивает круговой обзор) |
| Видеокамера | аналоговая, цветная, CMOS, 240 ТВЛ |
| Фокусировка (настройка резкости) | доступна только для диаметра зонда 13 мм, ручная, выполняется перед началом работдля диаметров6–10 ммобъектив настроен на «близкое» расстояние 15–20 мм |
| Крепление видеокамеры | неразъемное для диаметров зонда6–10 мм,
посредством разъема для диаметра зонда 13 мм |
| Вывод изображения | на экран встроенного монитора в реальном времени |
| Монитор | 70×53 мм (3,5 дюйма) |
| Запись видеофайлов | на карту памяти Secure Digital (SD) или Secure Digital High Capacity (SDHC) до 32 Гб |
| Разрешение записываемого видеофайла | до 720×480 пикселей (30 кадров/с) |
| Питание | 12 В, от аккумуляторной батареи «Кедр-7» |
| Время непрерывной работы | до 3,5 часов |
| Угол обзора объектива | 50° |
| Дальность наблюдения при собственном освещении | до 10 см (для диаметра зонда 6 мм) до 20, 50, 100 см (соответственно для диаметров зонда 8, 10 и 12 мм) |
| Освещение | светодиодный осветитель белого света на конце зонда |
|
Масса эндоскопа с батареей |
5,5 кг |
| Габаритные размеры (без рабочей части и аккумуляторной батареи) |
220×170×38 мм |
| Условия эксплуатации | температура окружающего воздуха в диапазоне от −5 до 40 ·С и относительная влажность не более 80% |
|
