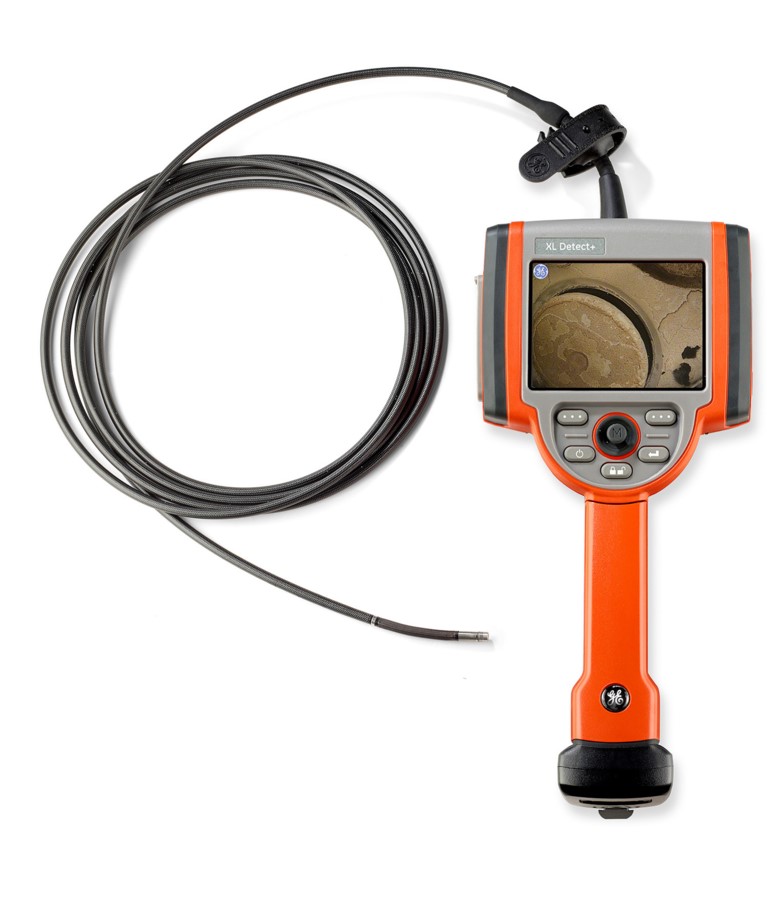

Видеоэндоскоп XL Flex, XL Flex+
Загрузка...Четкое изображение непревзойденного качества и мощный источник света видеоэндоскопов XL Flex и XL Flex+ позволяют повысить вероятность обнаружения дефектов (POD) и ускорить работу.
Их основными достоинствами являются прочность, долговечность и низкие расходы на техническое обслуживание. Функция стереоскопических измерений позволяет определить глубину, на которой возник дефект. Кроме того, вы можете быть уверены в том, что специалисты компании АВЭК всегда придут вам на помощь.
Главными особенностями данных устройств являются малый вес, высокая мобильность и простота использования. Видеоэндоскоп XL Flex+ имеет внутреннюю память объемом 16 Гб и обновленный ЖК-дисплей с диагональю 5″.
Особенности:
- Быстрый сбор точных результатов
Благодаря непревзойденному качеству изображения вы сможете получить точные результаты контроля. Кроме того, видеоэндоскоп XL Flex+ имеет ЖК-дисплей с диагональю 5″.
- Нужно увидеть, чтобы поверить
Мощный источник света и яркость дисплея видеоэндоскопа XL Flex+, увеличенная втрое, позволяют снизить утомляемость глаз.
- Сокращение издержек
Меньшие расходы на техническое обслуживание и долговечность даже при выполнении контроля в самых суровых условиях.
- Оценка глубины, на которой возник дефект
Функция стереоскопических измерений позволяет выполнить точный анализ во время работы.
- Высокая мобильность

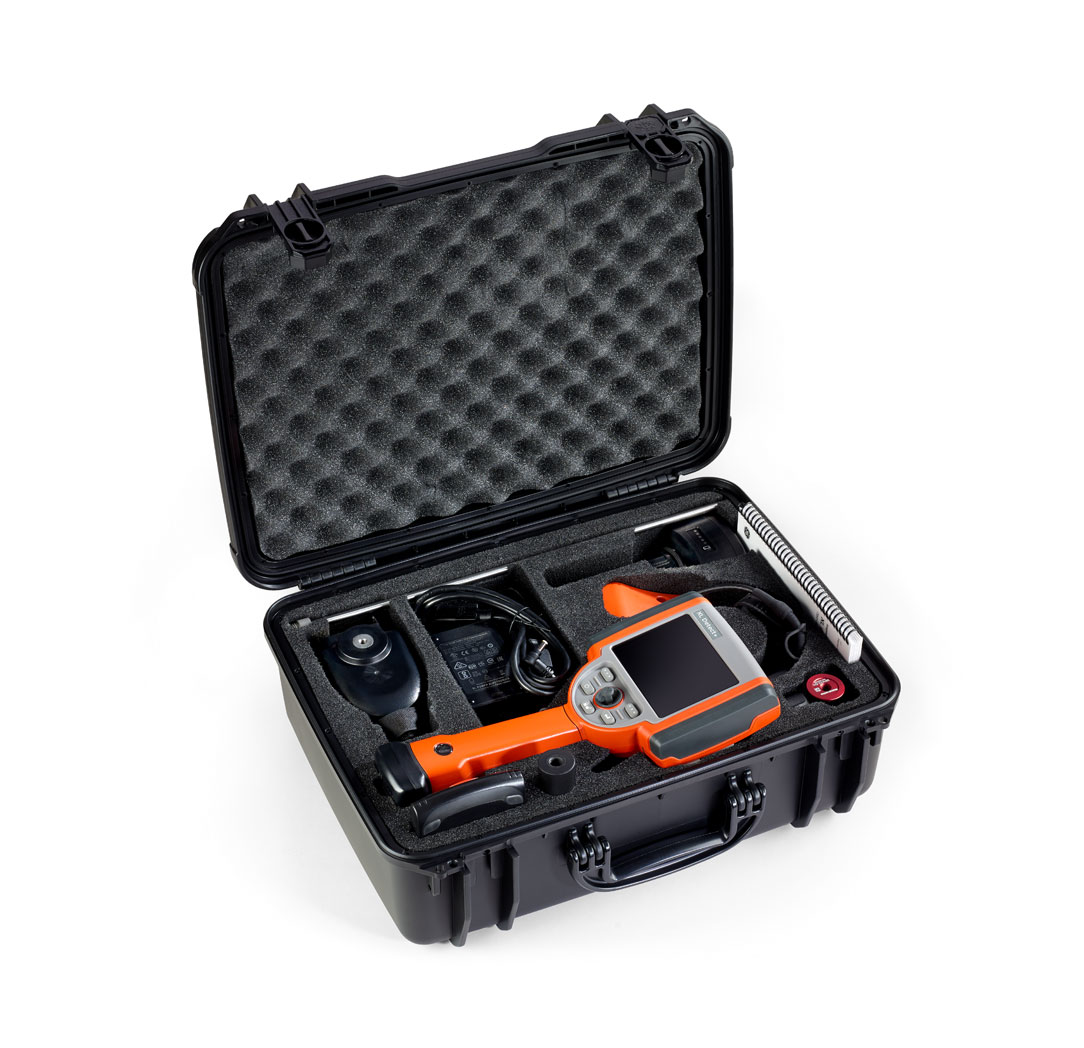

Благодаря малому весу (всего 1,5 кг (4,3 фунта)) данное устройство является очень легким и мобильным. Видеоэндоскоп поставляется в комплекте с чемоданом на колесах, что значительно упрощает транспортировку.
- Быстрое обучение
Интуитивно понятный интерфейс с программой Menu Directed Inspection (MDI) 2.0 позволяет легко выполнять контроль, систематизировать результаты и составлять отчеты.
- Истинный комфорт
Квалифицированные специалисты компании GE всегда готовы прийти вам на помощь, где бы вы ни находились.
- Высокая четкость изображения на новом ЖК дисплее диагональю 5″
Новый дисплей видеоэндоскопа XL Flex+ стал на 85% больше и в 3 раза ярче. Высокое качество изображения просто не имеет аналогов в отрасли. В сочетании с современной оптикой и мощным источником света он позволяет просматривать изображения непосредственно на устройстве. Благодаря высокой четкости увеличивается вероятность обнаружения дефектов (POD), скорость работы и достоверность результатов.
Технические характеристики:
| Условия окружающей среды | ||
| Рабочая температура наконечника: | От -25 °C до +100 °C (от -13 °F до +212 °F)
При температуре ниже 0 °C (+32 °F) ухудшается артикуляция наконечника |
|
| Рабочая температура системы: | От -20 °C до +46 °C (от -4 °F до +115 °F)
При температуре ниже 0 °C (+32 °F) ЖК?дисплею требуется время на прогрев |
|
| Температура хранения: | От -25 °C до +60 °C (от -13 °F до +140 °F) | |
| Относительная влажность: | Не более 95 %, без конденсации | |
| Водонепроницаемость: | Вставная трубка и наконечник выдерживают давление до 14,7 фунт/дюйм2 (1 бар, 10,2 м вод. ст., 33,5 фута вод. ст.) | |
| Защита от воздействия окружающей среды: | XL Flex: пройдено испытание для степени защиты IP55
XL Flex+: пройдено испытание для степени защиты IP65 |
|
| Система | ||
| Размеры чемодана на колесах: | 54,9 x 34,6 x 23,6 см (21,61 x 13,62 x 29 дюймов) |
|
| Вес системы: | С чемоданом:
XL Flex: 6,50 кг (14,30 фунта) XL Flex+: 8,39 кг (18,5 фунта) Без чемодана: XL Flex: 1,73 кг (3,8 фунта) XL Flex+: 1,98 кг (4,37 фунта) |
|
| Габариты: | 9,53 x 13,34 x 34,29 см (3,75 x 5,25 x 13,50 дюйма) |
|
| ЖК-дисплей: | XL Flex: встроенный прозрачно-отражающий цветной дисплей, диагональ 9,40 см (3,70 дюйма), активная матрица, разрешение VGA (640 x 480), XpertBright
XL Flex+: встроенный пропускающий цветной дисплей, диагональ 12,7 см (5,0 дюйма), активная матрица, разрешение VGA |
|
| Джойстик для управления: | Артикуляция наконечника при помощи функции 360° All-Way, доступ к меню и навигация | |
| Кнопки: | Доступ к пользовательским функциям, результатам измерения и цифровым функциям | |
| Аудиоразъем: | Встроенный разъем для наушников/микрофона, 2,5 мм | |
| Встроенная память: | XL Flex: флеш-накопитель объемом 4 Гб
XL Flex+: флеш-накопитель объемом 16 Гб |
|
| Порты ввода/вывода данных: | Два порта USB® 2.0 | |
| Видеопорт: | Видеовыход VGA | |
| Регулировка яркости: | Автоматический и ручной режимы (плавная регулировка) | |
| Тип подсветки: | Белый светодиод | |
| Длительная экспозиция: | Автоматический и ручной режимы | |
| Баланс белого: | Заводские и пользовательские настройки | |
| Питание от литий-ионной аккумуляторной батареи: | 8,4 В, 38 Вт·ч (2 часа)
8,4 В, 75 Вт·ч (4 часа) |
|
| Внешний источник питания: | Источник питания переменного тока: 100-240 В перем. тока, 50?60 Гц, не более 1,5 АИсточник питания постоянного тока: 9,5 В, 6,0 А |
|
| Конструкция: | Поликарбонатный корпус со встроенными амортизаторами Versalon™ (JP) | |
| Классификация и соответствие стандартам: | |
| MIL-STD-810G: | Пройдено испытание на воздействие окружающей среды согласно требованиям Министерства обороны США: разделы 506.5, 507.5, 509.5, 510.5, 511.5, 514.6, 516.6, 521.3 |
| MIL-STD-461F: | XL Flex: пройдено испытание на электромагнитную совместимость согласно требованиям Министерства обороны США – ДЛЯ ОБОРУДОВАНИЯ НАД ПАЛУБОЙ
XL Flex+: по запросу |
| Соответствие стандартам: | Группа 1, класс A: EN 61326-1, UL, IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8 |
| Степень защиты IP: | XL Flex: пройдено испытание для степени защиты IP55
XL Flex+: пройдено испытание для степени защиты IP65 |
| Камера
Зонды диаметром 4,0 мм (0,157 дюйма) |
|
| Датчик изображения: | Цветная ПЗС-камера с матрицей SUPER HADTM, 1/10 дюйма |
| Количество пикселей: | 290 000 пикселей |
| Корпус: | Титан |
|
Зонды диаметром 6,1 мм (0,242 дюйма) и 8,4 мм (0,331 дюйма) |
|
| Датчик изображения: | Цветная ПЗС-камера с матрицей SUPER HADTM, 1/6 дюйма |
| Количество пикселей: | 440 000 пикселей |
| Корпус: | Титан |
|
Программное обеспечение |
|
| Операционная система: | Многозадачная операционная система реального времени |
| Интерфейс пользователя: | Простое управление с помощью раскрывающихся меню
Навигация по меню с помощью джойстика управления артикуляцией |
| Диспетчер файлов: | Функции встроенного диспетчера файлов: создание, присвоение имен, удаление файлов и папок, сохранение на внутренний флеш-накопитель (C:) или на USB-накопитель; копирование данных с внутреннего накопителя на USB-накопитель и наоборот |
| Измерения: | Стереоскопические и сравнительные |
| Программа MDI (дополнительно): | Выдача инструкций, настраиваемых пользователем
Создание файлов с результатами проверки в формате DICONDE Создание отчетов о проверке в формате MS Word® |
| Аудиоданные: | Формат файлов, поддерживаемый на ПК (.AAC) |
| Работа с изображениями: | Зеркальное отображение
Масштабирование (5?кратное, цифровое) Запись и считывание изображений |
| Цифровое масштабирование: |
Плавное (5-кратное) |
| Форматы изображений: | Растровое изображение (.BMP), JPEG (.JPG) |
| Форматы видеоданных: | MPEG 4 |
| Текстовые заметки: | Встроенный редактор для наложения текста на весь экран
Поддержка символов для разных языков Возможность ввода до 100 строк текста |
| Графические заметки: | Пользователь может размещать стрелки |
| Управление артикуляцией: | Блокировка артикуляции/точная артикуляция в режиме «Steer & Stay»
Возврат наконечника в исходное положение (направление вперед) Пользователь может использовать функцию артикуляции зонда XpertSteer в режиме тонкой или грубой настройки, обладающую высокой чувствительностью для обеспечения точного управления зондом. Режим толчкового перемещения позволяет изменять положение зонда на небольшую величину. |
| Обновления программного обеспечения: | Возможность обновления на месте эксплуатации с помощью USB-накопителя |
| Языки: | Английский, испанский, французский, немецкий, итальянский, русский, японский, корейский, португальский, китайский, польский |
Принадлежности:
Варианты длины и диаметра трубки
| ДИАМЕТР КАМЕРЫ | РАБОЧАЯ ДЛИНА ВСТАВНОЙ ТРУБКИ | |||||||
| 4,0 мм (0,157 дюйма) | 2,0 м (6,6 фута) | 3,0 м (9,8 фута) | ||||||
| 6,1 мм (0,242 дюйма) | 2,0 м (6,6 фута) | 3,0 м (9,8 фута) | 3,5 м (11,48 фута) | 6,0 м (19,7 фута) | 8,0 м (26,2 фута) | |||
| 8,4 мм (0,331 дюйма) | 2,0 м (6,6 фута) | 3,0 м (9,8 фута) | 4,5 м (14,8 фута) | 6,0 м (19,7 фута) | 8,0 м (26,2 фута) | 10,0 м (32,8 фута) | ||
Артикуляция наконечника
| Длина вставной трубки | Прямая трубка |
| 2,0, 3,0 или 4,5 м | Вверх/вниз – не менее 160°, влево/вправо – не менее 160° |
| 6,0 м | Вверх/вниз – не менее 140°, влево/вправо – не менее 140° |
| 8,0 м, 10,0 м | Вверх/вниз – не менее 120°, влево/вправо – не менее 120° |
Примечание: фактические значения артикуляции обычно превышают минимальные значения, указанные в технических характеристиках
Оптика наконечников
| Обзор (DOV) | Цвет наконечника | Поле обзора (FOV)(1) | Глубина обзора (DOF) | Артикул оптического наконечника, 4,0 мм | Артикул оптического наконечника, 6,1 мм | Артикул оптического наконечника, 8,4 мм |
Стандартные наконечники
| Передний | Нет | 80° | 35 мм-бесконечность | (1,38 дюйма-бесконечность) | T4080FF | ||
| Передний | Черный | 115° | 4 мм-бесконечность | (0,16 дюйма-бесконечность) | T40115FN | ||
| Передний | Нет | 50° | 50 мм-бесконечность | (1,97 дюйма-бесконечность) | XLG3T6150FF(2) | ||
| Передний | Белый | 50° | 12-200 мм | (0,47-7,87 дюйма) | XLG3T6150FG | ||
| Передний | Оранжевый | 80° | 3-20 мм | (0,12-0,79 дюйма) | XLG3T6180FN | ||
| Передний | Желтый | 90° | 20 мм-бесконечность | (0,79 дюйма-бесконечность) | XLG3T6190FF | ||
| Передний | Черный | 120° | 5-120 мм | (0,20-4,72 дюйма) | XLG3T61120FG | ||
| Передний | Черный | 100° | 5-120 мм | (0,20-4,72 дюйма) | |||
| Передний, Наклонный | Фиолетовый | 50° | 12-80 мм | (0,47-3,15 дюйма) | XLG3T6150FB | ||
| Передний | Черный | 120° | 5-200 мм | (0,20-7,87 дюйма) | XLG3T84120FN | ||
| Передний | Нет | 40° | 250 мм-бесконечность | (9,84 дюйма-бесконечность) | XLG3T8440FF(2) | ||
| Передний | Белый | 40° | 80-500 мм | (3,15-19,68 дюйма) | XLG3T8440FG | ||
| Передний | Желтый | 80° | 25-500 мм | (0,98-19,68 дюйма) | XLG3T8480FG | ||
| Передний | Серый | 120° | 20 мм-бесконечность | (0,79 дюйма-бесконечность) | T61120FF | ||
| Боковой | Синий | 120° | 6 мм-бесконечность | (0,24 дюйма-бесконечность) | T40120SF | ||
| Боковой | Красный | 115° | 1-30 мм | (0,04-0,18 дюйма) | T40115SN | ||
| Боковой | Коричневый | 50° | 45 мм-бесконечность | (1,77 дюйма-бесконечность) | XLG3T6150SF | ||
| Боковой | Зеленый | 50° | 9-160 мм | (0,35-6,30 дюйма) | XLG3T6150SG | ||
| Боковой | Синий | 120° | 4-100 мм | (0,16-3,94 дюйма) | XLG3T61120SG | ||
| Боковой | Синий | 100° | 4-100 мм | (0,16-3,94 дюйма) | |||
| Боковой | Красный | 80° | 1-20 мм | (0,04-0,79 дюйма) | XLG3T6180SN | ||
| Боковой | Зеленый | 80° | 18 мм | (0,71 дюйма-бесконечность) | |||
| Боковой | Синий | 80° | 5 мм | (0,20 дюйма-бесконечность) | |||
| Боковой | Коричневый | 40° | 250 мм-бесконечность | (9,84 дюйма-бесконечность) | XLG3T8440SF(2) | ||
| Боковой | Зеленый | 80° | 25-500 мм | (0,98-19,68 дюйма) | XLG3T8480SG | ||
| Боковой | Синий | 120° | 4-200 мм | (0,16-7,87 дюйма) | XLG3T84120SN |
Наконечники для стереоскопических измерений
| Передний | Черный | 55°/55° | 5 мм-бесконечность | (0,2 дюйма-бесконечность) | TM405555FG | ||
| Передний | Черный | 60°/60° | 4-80 мм | (0,16-3,15 дюйма) | XLG3TM616060FG | ||
| Передний | Черный | 60°/60° | 4-50 мм | (0,16-1,97 дюйма) | XLG3TM846060FG | ||
| Боковой | Синий | 55°/55° | 4 мм-бесконечность | (0,16 дюйма-бесконечность) | TM405555SG | ||
| Боковой | Синий | 45°/45° | 2-50 мм | (0,08-1,97 дюйма) | |||
| Боковой | Синий | 50°/50° | 2-50 мм | (0,08-1,97 дюйма) | XLG3TM615050SG | ||
| Боковой | Синий | 60°/60° | 4-80 мм | (0,16-3,15 дюйма) | |||
| Боковой | Синий | 60°/60° | 4-50 мм | (0,16-1,97 дюйма) | XLG3TM846060SG |
(1) FOV – значение по диагонали.
(2) Для наконечников с максимальной яркостью.
