Видеоэндоскоп XL-Vu
XL Vu — современный видеоэндоскоп от компании GE Sensing & Inspection Technologies, спроектированный так, чтобы удовлетворить все потребности визуального контроля. Система XL Vu сочетает такие преимущества, как портативность, износостойкость, высочайшее качество изображения благодаря применению высоких технологий. Точная цветовая передача обеспечивает детальное представление дефекта на мониторе XL Vu. Конструкция головки камеры предусматривает работу в самых тяжелых условиях. Встроенная камера и ЖК-монитор системы XL Vu делают ее простой в эксплуатации. Исключительная функциональность отличает видеоэндоскопы GE как лучшие в своей отрасли.
Характеристики XL Vu:
- Интуитивные, простые в использовании элементы управления
- Артикуляция зонда с помощью сервомотора All-Way
- Возможность питания от сети переменного тока посредством сетевого шнура или от аккумулятора
- Специальный кейс для хранения и транспортировки в комплекте с аксессуарами
- Внутренняя флеш-память объемом 1 ГБ
- 1 порт USB® 2.0, видеовыход VGA
- Полная взаимозаменяемость оптики на конце благодаря надежной двузаходной резьбе

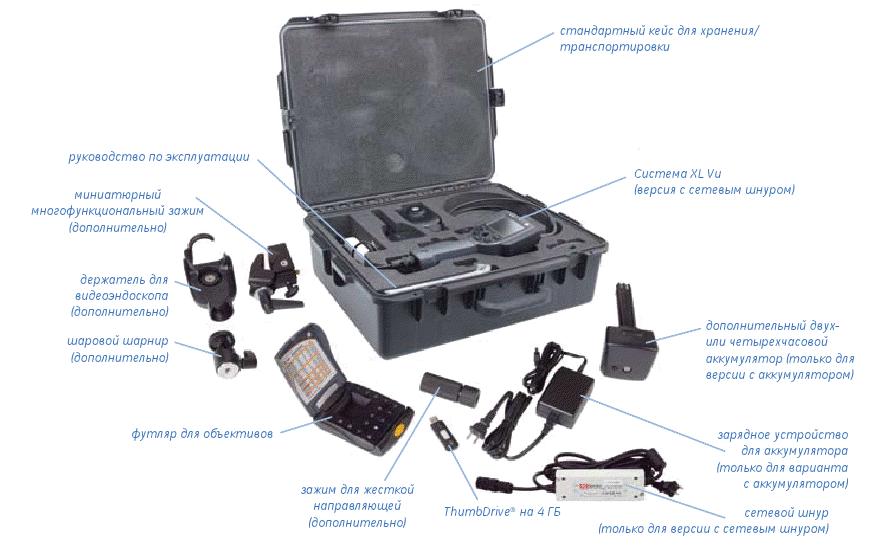

- Система XL Vu VideoProbe® оснащена удобным легким кейсом для транспортировки и хранения. Кейс защищает систему, когда она не используется, и обеспечивает удобство доступа ко всем ее компонентам во время эксплуатации.
Области применения XL Vu:
- Авиация
- Системы безопасности
- Поточное и малое производство
- Литейное производство
- Автомобильная промышленность
- Энергетика
- Технические учебные заведения
- Нефтеперерабатывающие предприятия
- Ремонтные инспекционные компании
- Обслуживающие компании
Соответствия стандартам и классификациям
Группа 1, класс A:EN61326-1 (базовая устойчивость к радиоизлучению)UL, IEC, EN61010-1, CSA-C22.2UN/DOT T1-T8
Технические характеристики:
Система:
| Размеры кейса: | 62,5 x 21,8 x 50,0 см (24,6 x 8,6 x 19,7 дюйма) |
| Масса системы: | |
| Вариантс аккумулятором: | В кейсе: 8,23 кг (18,15 фунтов)
Без кейса: 1,77 кг (3,90 фунтов) |
| Вариантс сетевым шнуром: | В кейсе: 8,63 кг (19,02 фунтов)
Без кейса: 2,16 кг (4,77 фунтов) |
| Питание (ионно-литиевыйаккумулятор): | 8,4 В, 38 Вт-ч (двухчасовой) или75 Вт-ч (четырехчасовой) |
| Электропитание | |
| Вариант с аккумулятором: | Переменный ток на входе: 90–264 В переменного тока, 50–60 Гц, макс. 1,6 A
Постоянный ток на выходе: 10,2 В +5/-3%, 4,9 A |
| Версия с сетевым шнуром: | Переменный ток на входе: 100–240 В переменноготока, 50–60 Гц, макс. 1,6 A
Постоянный ток на выходе: 10,2 В +5/-4%, 4,9 A |
| Конструкция: | Корпуса из поликарбоната со встроенными амортизаторами Versalon™(JP) |
| Размеры: | 13,3 x 34,3 см (3,8 x 5,3 x 13,5 дюйма) |
| ЖК дисплей: | Встроенная цветная ЖК активная матрица VGA 9,40 см (3,70 дюйма) |
| Управление с помощью джойстика | 360° All-Way®: артикуляция, доступ к меню и навигация в меню |
| Набор кнопок: | Доступ к пользовательским функциям и цифровым функциям |
| Аудио: | Встроенный разъем для наушников/микрофона (2,5 мм) |
| Внутренняя память: | Флеш-память объемом 1 Гб |
| Порты ввода/вывода данных: | 1 порт USB® 2.0, видеовыход VGA |
| Регулировка яркости: | Автоматическая и переменная |
| Вид подсветки: | Белая светодиодная |
| Баланс белого: | Заводская или определяемая пользователем настройка |
Рабочая среда
| Рабочая температура зонда | От -25°C до 80°C (от -13°F до 176°F)Ограниченная подвижность ниже 0°C (32°F) |
| Рабочая температура системы | От -20°C до 46°C (от -4°F до 115°F)ЖК-дисплею требуется время прогревапри температурах ниже 0°C (32°F) |
| Температура хранения | От -25°C до 60°C (от -13°F до 140°F) |
| Относительная влажность | не более 95%, без конденсации |
| Водонепроницаемость | Зонд и объектив — до 14,7 psi(1 бар, 10,2 м вод. ст., 33,5 фута вод. ст.) |
| Опасные среды | Система не предназначена для использования в опасных средах |
Камера
| Зонды диаметром 6,1 мм (0,242 дюйма) | |
| Датчик изображения: | ССD-камера Color SUPER HAD™ 1/6 дюйма |
| Количество пикселей: | 440 000 пикселей |
| Корпус: | Титан |
| Зонды диаметром 3,9 мм (0,154 дюйма) | |
| Датчик изображения: | ССD-камера Color SUPER HAD™ 1/10 дюйма |
| Количество пикселей: | 290 000 пикселей |
| Корпус: | Титан |
Программное обеспечение
| Операционная система: | Многозадачная операционная система реального времени |
| Пользовательский интерфейс: | Управление с помощью простых раскрывающихся меню. Навигация по меню с помощью джойстика |
| Диспетчер файлов: | Встроенное программное обеспечение для администрирования файлов с поддержкой: Создание, переименование, удаление файлов и папок Сохранение во внутренней флеш-памяти (C:) илина модуле USB ThumbDrive Копирование с USB на C: и наоборот |
| Звуковые данные: | Формат файлов, совместимый с ПК (.AAC) |
| Управление изображениями: | Инверсия, масштабирование (3х, цифровое),вызов ранее сохраненного изображения |
| Цифровое масштабирование: | Плавное (3X) |
| Форматы изображений: | Bitmap (.BMP), JPEG (.JPG) |
| Видеоформат: | MPEG 4 |
| Текстовые комментарии: | Встроенное средство для наложения текстов на кадры инспекции |
| Управление артикуляцией: | Режим «Steer & Stay»: блокировка артикуляции/точная артикуляция Возврат дистального конца в нейтральное положение («Home»), в котором он направлен вперед |
| Обновления программного обеспечения: | Возможность обновления в полевых условиях с помощью USB ThumbDrive |
| Языки: | Английский, испанский, французский, немецкий,итальянский, русский, японский, корейский,португальский, китайский |

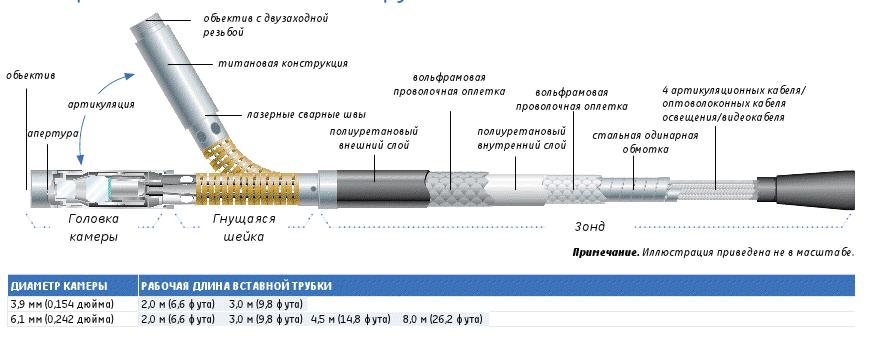

Артикуляция дистального конца
| Длина зонда | Одна петля |
| 2,0, 3,0 или 4,5 м | Вверх/вниз — 100° мин, вправо/влево — 100° мин |
| 8,0 м | Вверх/вниз — 90° мин, вправо/влево — 90° мин |
Примечание. Реальная артикуляция превышает минимальные значения
Объективы:
| Направление обзора |
Цветовая метка объектива | Поле обзора* | Фокусное расстояние | Зонд диаметром 3,9 мм | Зонд диаметром 6,1 мм |
| Стандартные объективы | |||||
| ПРЯМОЕ | НЕТ | 80° | 6–80 мм (0,24–3,15 дюйма) | PXT 480FG |
|
| ПРЯМОЕ | ОРАН ЖЕВЫЙ |
90° | 3–40 мм (0,12–1,57 дюйма) | PXT 490FN |
|
| ПРЯМОЕ | НЕТ | 50° | 50 мм (1,97 дюйма)–бесконечность | XLG3T 6150FF |
|
| ПРЯМОЕ | БЕЛЫЙ | 50° | 12–200 мм (0,47–7,87 дюйма) | XLG3T 6150FG |
|
| ПРЯМОЕ | ОРАН ЖЕВЫЙ |
80° | 3–20 мм (0,12–0,79 дюйма) | XLG3T 6180FN |
|
| ПРЯМОЕ | ЖЕЛТЫЙ | 90° | 20 мм (0,79 дюйма)–бесконечность | XLG3T 6190FF |
|
| ПРЯМОЕ | ЧЕРНЫЙ | 120° | 5–120 мм (0,20–4,72 дюйма) | XLG3T 61120FG |
|
| ПРЯМОЕ СКОШЕННОЕ | ФИОЛЕ ТОВЫЙ |
50° | 12–80 мм (0,47–3,15 дюйма) | XLG3T 6150FB |
|
| БОКОВОЕ | КОРИЧ НЕВЫЙ |
80° | 4–80 мм (0,16–3,15 дюйма) | PXT480SG | |
| БОКОВОЕ | КРАСНЫЙ | 90° | 2–16 мм (0,08–0,63 дюйма) | PXT490SN | |
| БОКОВОЕ | КОРИЧ НЕВЫЙ |
50° | 45 мм (1,77 дюйма)–бесконечность | XLG3T 6150SF | |
| БОКОВОЕ | ЗЕЛЕНЫЙ | 50° | 9–160 мм (0,35–6,30 дюйма) | XLG3T 6150SG | |
| БОКОВОЕ | СИНИЙ | 120 | 4–100 мм (0,16–3,94 дюйма) | XLG3T 61120SG | |
| БОКОВОЕ | КРАСНЫЙ | 80° | 1–20 мм (0,04–0,79 дюйма) | XLG3T 6180SN |
|
