Вискозиметр BЗ-246
Загрузка...
Вискозиметр BЗ-246 роточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО «РЖД» | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Вискозиметры проточные чашечные выпускаются в следующих модификациях:

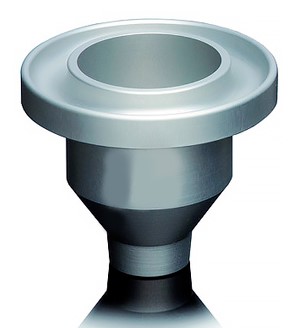

- ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070;
- ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично);
- ВЗ-FORD (типы ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом 2,1; 2,8; 3,4; 4,1 и 5,8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами ASTM D1200, D333 и D365.
Ближайшие аналоги – вискозиметрические воронки BYK и Elcometer.
ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-246 С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
| ВЗ-246 | 2 | от 70 до 300 |
| 4 | от 20 до 200* | |
| 6 | от 20 до 200 |
*Допускается измерять вискозиметром с диаметром сопла 4 мм время истечения от 12 до 200 с при разбавлении материала до рабочей вязкости.
ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Технические характеристики BЗ-246:
| МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ | ||||
|
Наименование характеристики |
Значение |
|||
|
ВЗ-246 |
ВЗ-DIN |
ВЗ-FORD |
||
| Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:
|
|
|
|
|
| Пределы допускаемой относительной погрешности измерения времени истечения, %, не более | ±3 | ±10 | ||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ | |||
|
Наименование характеристики |
Значение |
||
|
ВЗ-246 |
ВЗ-DIN |
ВЗ-FORD |
|
| Рабочая температура вискозиметра и образца жидкости, 0С: | 20±0,2 | 23,0±0,5 | 25,0±0,2 |
| Диаметр отверстия сопла, мм |
|
|
|
| Высота сопла, мм |
4,0±0,1 |
|
|
| Замеряемая вязкость, cSt:
|
|
|
|
| Вместимость резервуара, см3 (мл) |
100±1 |
||
| Материал резервуара и фланца |
Алюминий |
||
| Материал штатива-треноги |
Кольцо – алюминий, ножки – нержавеющая сталь |
||
| Материал сопла |
Нержавеющая сталь |
||
| Габаритные размеры вискозиметра без штатива (ØxH), мм, не более |
92х73 |
82х73,5 |
|
| Масса вискозиметра без штатива, кг, не более |
0,21 |
0,29 |
|
| Габаритные размеры штатива-треноги (ØxH), мм, не более |
85х189 |
||
| Масса штатива-треноги, кг, не более |
0,34 |
||
| Условия эксплуатации:
|
|
||
| Условия хранения |
-10…+35 0С, 0,1 МПа, отн. вл. ≤80% |
||
| Срок службы прибора, лет, не менее |
12 |
||
| Средняя наработка на отказ, ч, не менее |
15000 |
||
| Гарантийный срок, лет, не менее |
2 |
||
Комплект поставки BЗ-246:
| Наименование | К-во |
| Вискозиметр проточный чашечный модификации ВЗ-246 | 1 шт. |
| Коробка с ложементом из поролона для хранения вискозиметра | 1 шт. |
| Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) | На заказ |
| Упаковочный противоударный кейс для штатива-треноги | 1 шт. |
| Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) | 1 экз. |
| Свидетельство о поверке (ФГИС АРШИН – если применимо) | 1 экз. |
| Дополнительная комплектация | |
|
На заказ |
| Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм | На заказ |
| Сосуд вместимостью 110-150 см3 | На заказ |
Информация для заказа
| Наименование | Диаметр сопла, мм | Артикул для заказа |
| Вискозиметр проточный чашечный ВЗ-246 | 2,4 и 6 | 1108 |
| Вискозиметр проточный чашечный ВЗ-DIN 1108/02 | 2 | 1108/2 |
| Вискозиметр проточный чашечный ВЗ-DIN 1108/04 | 4 | 1108/4 |
| Вискозиметр проточный чашечный ВЗ-DIN 1108/06 | 6 | 1108/6 |
| Вискозиметр проточный чашечный ВЗ-DIN 1108/08 | 8 | 1108/8 |
| Вискозиметр проточный чашечный ВЗ-FORD 1101/01 | 2,1 | 1101/1 |
| Вискозиметр проточный чашечный ВЗ-FORD 1101/02 | 2,8 | 1101/2 |
| Вискозиметр проточный чашечный ВЗ-FORD 1101/03 | 3,4 | 1101/3 |
| Вискозиметр проточный чашечный ВЗ-FORD 1101/04 | 4,1 | 1101/4 |
| Вискозиметр проточный чашечный ВЗ-FORD 1101/05 | 5,8 | 1101/5 |
| Штатив-тренога с пузырьковым уровнем | — | 1102 |
