Вискозиметр BЗ-DIN

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.

Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.

В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:

• монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
• погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”)

Модификации:

НАЗНАЧЕНИЕ

Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).

Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).

Вискозиметры проточные чашечные выпускаются в следующих модификациях:

• ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070;

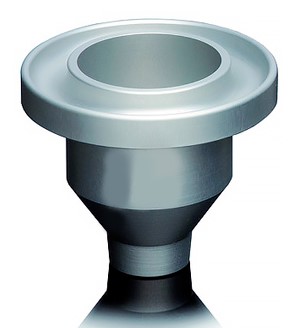

• ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично);
• ВЗ-FORD (типы ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом 2,1; 2,8; 3,4; 4,1 и 5,8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами ASTM D1200, D333 и D365.

Ближайшие аналоги – вискозиметрические воронки BYK и Elcometer.

ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-DIN С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели)

ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов.

• Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
• Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
• Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
