Вискозиметр ПРОМТ ВЗ-4 с поверкой
Загрузка...Вискозиметр ПРОМТ ВЗ-4 используется для контроля условной вязкости лакокрасочных и аналогичных материалов (смол, полимерных дисперсий и пр.) являющихся ньютоновскими и приближающимися к ним жидкостями по ГОСТ 8420-2022, ГОСТ 9070-75, ISO 2431. В основу метода положена фиксация времени истечения испытываемого материала объемом 100 см3 через сопло диаметром 4 мм. За результат измерения принимается время в секундах зафиксированное секундомером. Температура воздуха, материала и прибора является важным параметром при проведении испытания и определяется ГОСТ либо нормативными документами на жидкость. Представляет из себя модификацию вискозиметра ПРОМТ ВЗ-246. Внесен в ГОСРЕЕСТР СИ РФ и поверяется

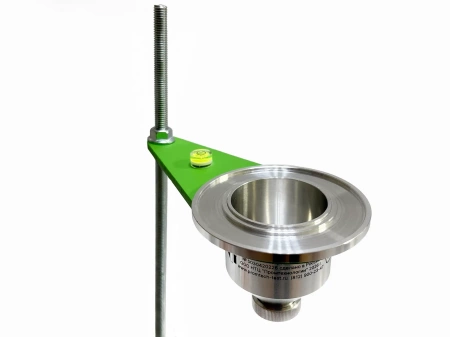

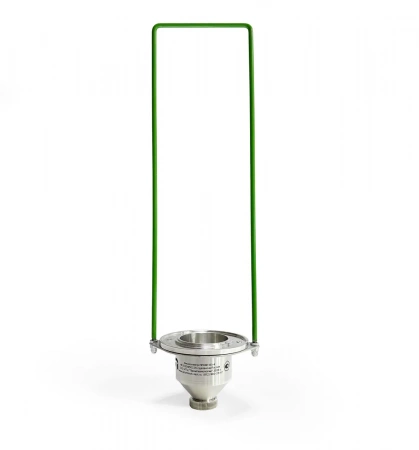

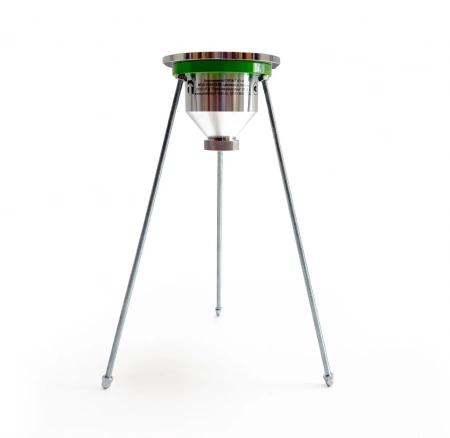

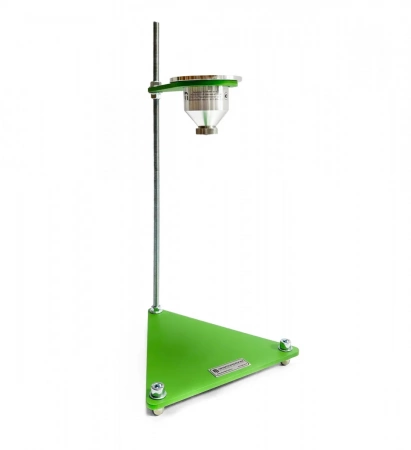

Это простой и надежный механический прибор, резервуар которого выполнена из алюминия, а сопло из нержавеющей стали. Конструкция вискозиметра позволяет при правильной установке обеспечить объем испытываемой жидкости в устройстве равной (100±1) см3. Устройство имеет 3 варианта исполнения: на регулируемых ножках, в регулируемом штативе и погружной. Последний вариант не позволяет обеспечить все необходимые условия измерения по указанным ГОСТ, но наиболее удобен для быстрого контроля вязкости жидкостей размещенных в емкостях больших объемов. Для проведения измерения в соответствии с ГОСТ также потребуется уровень, термометр и ровная металлическая или стеклянная пластина. Вискозиметр ПРОМТ ВЗ-4 не требует специальных навыков для работы с ним и позволяет оперативно контролировать вязкость в лабораторных и цеховых условиях.

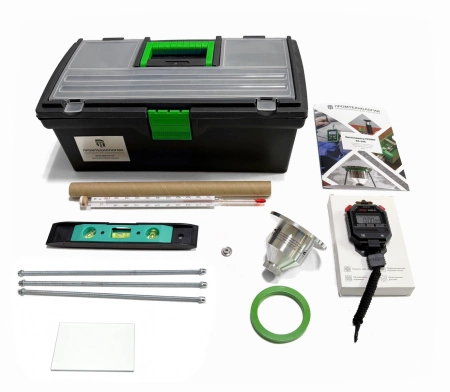

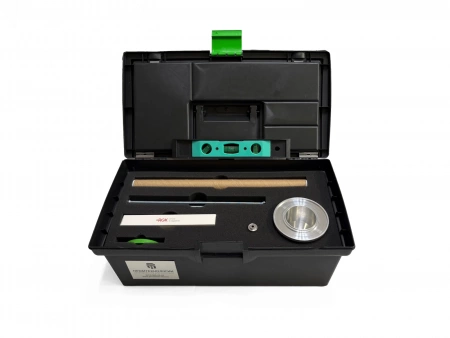

Дополнительно к заказу доступен расширенный комплект поставки включающий в себя: вискозиметр на ножках с поверкой, уровень, стеклянная пластина для удаления излишков жидкости, ртутный стеклянный термометр с пределами измерения от 0 °С до 55 °С и ценой деления шкалы не более 0,5 °С по ГОСТ 28498 с поверкой, электронный секундомер с погрешностью измерения не более ±0,6 сек с поверкой. Расширенный комплект поставляется в пластиковом ящике.
Назначение:
— определение условной вязкости лакокрасочных и аналогичных материалов по ГОСТ 8420-2022 и ГОСТ 9070-75
Особенности:
- полностью соответствует ГОСТ
- 3 варианта исполнения
- простота использования и наглядность полученных результатов
- не требует специальных навыков для использования
- надежная и простая конструкция
- небольшой вес и размер
- внесен в ГОСРЕЕСТР СИ РФ
| Основные характеристики | |
| Стандарт | ГОСТ 8420-2022, ГОСТ 9070-75, ISO 2431 |
| Внесен в Госреестр СИ РФ | да |
| Номер в Госреестр СИ РФ | 97498-26 |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Поверка в комплекте | да |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Вместимость резервуара | 100±1 см³ |
| Диаметр сопел (отверстий) | 4,000 ±0,015 мм |
| Высота сопел | 4,000 ±0,015 мм |
| Диапазон времени истечения | 12 – 200 с |
| Погрешность | не более ± 3% среднего арифметического значения времени истечения градуировочной жидкости |
| Габаритные размеры, не более | Ø92 х 72 мм |
| Масса, не более | 0,41 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от +10 до +35 °С |
| — относительная влажность, не более | 80% |
| — атмосферное давление | 0,1 МПа |

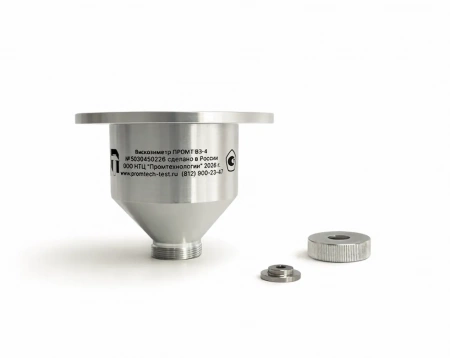

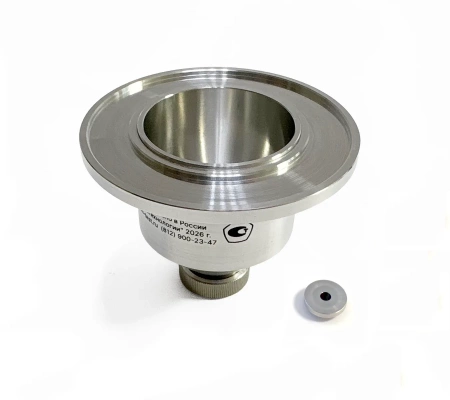

Конструкция прибора:
1 – резервуар; 2 – желоб для излишков жидкости; 3 – гайка для фиксации сопел; 4 – сменные сопла.
Подготовка к работе с вискозиметром ПРОМТ ВЗ-4:
- Осмотреть резервуар и сопла, при необходимости очистить их растворителем.
- Обеспечить температуру воздуха, испытываемой жидкости и вискозиметра 20 ±0,5 °С (по ГОСТ 9070-75, ГОСТ 8420-2022) либо же в соответствии с нормативной документацией на материал.
- Установить сопло зафиксировав его гайкой.
- Установить прибор на ножки или в штатив обеспечив горизонтальное положение вискозиметра с помощью регулировочных гаек. Контроль установки проводить с помощью уровня.
- Хорошо перемешать испытываемую жидкость, не допуская появления пузырьков. При необходимости отфильтровать материал через сито.
Проведение измерения вязкости:
- Установить под прибор сосуд для истечения жидкости.
- Закрыть пальцем снизу отверстие сопла.
- Стараясь не допускать появление пузырей медленно налить в резервуар жидкость с избытком до образования выпуклого миниска над краем прибора.
- Удалить излишек материала и пузыри на поверхности ровной стеклянной или металлической пластиной (шпателем) сдвигая её в горизонтальном направлении, не допуская воздушной прослойки. Излишек останется в предназначенном для этого желобе.
- Убрать палец с отверстия и дождавшись появления из сопла испытываемой жидкости запустить секундомер.
- Остановить секундомер в момент первого прерывания струи и зафиксировать значение времени в секундах.
- Повторить испытание как минимум еще один раз не очищая прибор.
За результат испытания принимают среднее арифметическое результатов двух измерений времени истечения в секундах. Если два измерения отличаются друг от друга более чем на 5%, выполняют третье измерение. Из трех измерений выбирают два, отличающихся менее чем на 5%.
Условную вязкость Х в секундах вычисляют по формуле:
Х = t . K,
где t – среднее арифметическое значение времени истечения испытываемого материала, с;
К – поправочный коэффициент вискозиметра по ГОСТ 8420-2022.
Зависимость условной вязкости материала (с) от кинематической вязкости (мм3/с) по ГОСТ 8420-22:

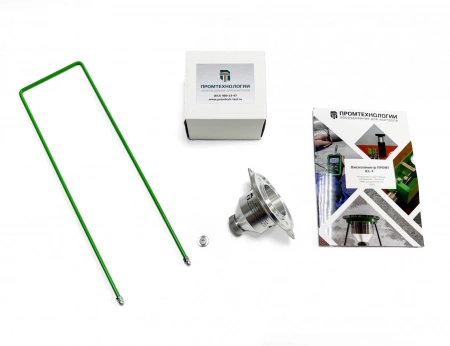

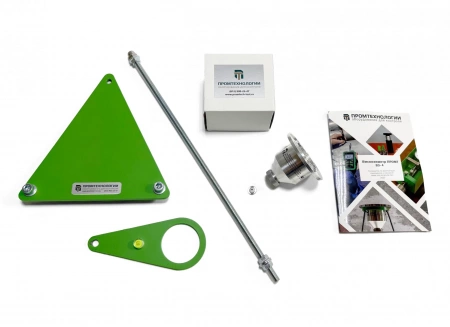

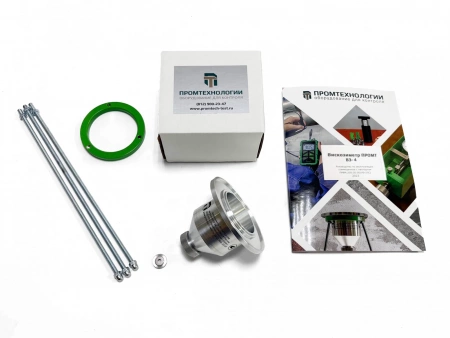

Стандартный комплект поставки:
- резервуар вискозиметра с гайкой для фиксации сопла
- сопло 4 мм
- комплект ножек/штатив либо ручка (в зависимости от исполнения)
- руководство по эксплуатации совмещенное с паспортом
- поверка
Дополнительные опции:
- дополнительные сопла
- дополнительные ножки, штатив или ручка
