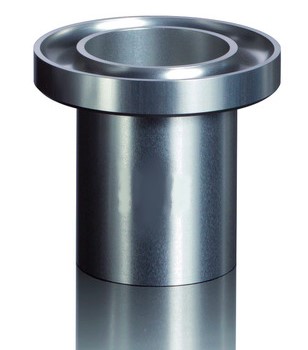

Вискозиметр ВЗ-FORD
Загрузка...
Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
Данный тип вискозиметров может именоваться как “вискозиметры проточные”, “вискозиметры чашечные”, “воронки вискозиметрические”, “воронки наливные”, “воронки по истечению” и др.
Модификации:
|
ВЗ-FORD 1101/05 Диаметр сопла 5,8 мм, без штатива, без поверки
|
75400 р |
|
ВЗ-FORD 1101/04 Диаметр сопла 4,1 мм, без штатива, без поверки
|
75400 р |
|
ВЗ-FORD 1101/03 Диаметр сопла 3,4 мм, без штатива, без поверки
|
75400 р |
|
ВЗ-FORD 1101/02 Диаметр сопла 2,8 мм, без штатива, без поверки
|
75400 р |
|
ВЗ-FORD 1101/01 Диаметр сопла 2,1 мм, без штатива, без поверки
|
75400 р |
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО «РЖД» | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
НАЗНАЧЕНИЕ
Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).
Вискозиметры проточные чашечные выпускаются в следующих модификациях:
- ВЗ-246 представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел диаметрами 2, 4 и 6 мм, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и ГОСТ 9070;
- ВЗ-DIN (типы ВЗ-DIN-1108/02; ВЗ-DIN 1108/04; ВЗ-DIN 1108/06; ВЗ-DIN 1108/08) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом диаметром 2, 4, 6 и 8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами DIN 53211 и ISO 2431 (частично);
- ВЗ-FORD (типы ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04; ВЗ-FORD 1101/05) представляет собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным не сменным соплом 2,1; 2,8; 3,4; 4,1 и 5,8 мм соответственно, устанавливаемый на регулируемый штатив-треногу со встроенным пузырьковым уровнем. В верхней части резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры предназначены для измерения условной вязкости в соответствии с методиками ГОСТ 8420 и стандартами ASTM D1200, D333 и D365.
Ближайшие аналоги – вискозиметрические воронки BYK и Elcometer.
ОПТИМАЛЬНОЕ ВРЕМЯ ИСТЕЧЕНИЯ ДЛЯ ВИСКОЗИМЕТРОВ ВЗ-FORD С СОПЛАМИ РАЗНОГО ДИАМЕТРА (ориентировочные показатели):
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
| ВЗ-FORD 1101/01 | 2,1 | от 55 до 100 |
| ВЗ-FORD 1101/02 | 2,8 | от 40 до 100 |
| ВЗ-FORD 1101/03 | 3,4 | от 20 до 100 (предпочтительнее от 30 до 100) |
| ВЗ-FORD 1101/04 | 4,1 | от 20 до 100 (предпочтительнее от 30 до 100) |
| ВЗ-FORD 1101/05 | 5,8 | от 20 до 100 (предпочтительнее от 30 до 100) |
ВАЖНО. Вне зависимости от используемого типа вискозиметра необходимо придерживаться следующих фундаментальных принципов:
- Следует соблюдать меры предосторожности при тестировании тиксотропных и прочих неньютоновских жидкостей на вязкость в связи с отсутствием определённой скорости сдвига в воронке.
- Диаметр сопла следует подбирать таким образом, чтобы значения времени истечения не выходили за минимальные и максимальные границы указанного диапазона!
- Температуру истекающей жидкости следует контролировать и измерять только в истекающем потоке после его прохождения сквозь неповрежденное отверстие.
Технические характеристики ВЗ-FORD:
| МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ | ||||
|
Наименование характеристики |
Значение |
|||
|
ВЗ-246 |
ВЗ-DIN |
ВЗ-FORD |
||
| Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:
|
|
|
|
|
| Пределы допускаемой относительной погрешности измерения времени истечения, %, не более | ±3 | ±10 | ||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ | |||
|
Наименование характеристики |
Значение |
||
|
ВЗ-246 |
ВЗ-DIN |
ВЗ-FORD |
|
| Рабочая температура вискозиметра и образца жидкости, 0С: | 20±0,2 | 23,0±0,5 | 25,0±0,2 |
| Диаметр отверстия сопла, мм |
|
|
|
| Высота сопла, мм |
4,0±0,1 |
|
|
| Замеряемая вязкость, cSt:
|
|
|
|
| Вместимость резервуара, см3 (мл) |
100±1 |
||
| Материал резервуара и фланца |
Алюминий |
||
| Материал штатива-треноги |
Кольцо – алюминий, ножки – нержавеющая сталь |
||
| Материал сопла |
Нержавеющая сталь |
||
| Габаритные размеры вискозиметра без штатива (ØxH), мм, не более |
92х73 |
82х73,5 |
|
| Масса вискозиметра без штатива, кг, не более |
0,21 |
0,29 |
|
| Габаритные размеры штатива-треноги (ØxH), мм, не более |
85х189 |
||
| Масса штатива-треноги, кг, не более |
0,34 |
||
| Условия эксплуатации:
|
|
||
| Условия хранения |
-10…+35 0С, 0,1 МПа, отн. вл. ≤80% |
||
| Срок службы прибора, лет, не менее |
12 |
||
| Средняя наработка на отказ, ч, не менее |
15000 |
||
| Гарантийный срок, лет, не менее |
2 |
||
Комплект поставки ВЗ-FORD:
| Наименование | К-во |
| Вискозиметр проточный чашечный модификации ВЗ-FORD выбранного типа: ВЗ-FORD 1101/01; ВЗ-FORD 1101/02; ВЗ-FORD 1101/03; ВЗ-FORD 1101/04 или ВЗ-FORD 1101/05 | 1 шт. |
| Коробка с ложементом из поролона для хранения вискозиметра | 1 шт. |
| Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) | На заказ |
| Упаковочный противоударный кейс для штатива-треноги | 1 шт. |
| Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) | 1 экз. |
| Свидетельство о поверке (ФГИС АРШИН – если применимо) | 1 экз. |
| Дополнительная комплектация | |
|
На заказ |
| Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм | На заказ |
| Сосуд вместимостью 110-150 см3 | На заказ |
Информация для заказа
|
Наименование |
Диаметр сопла, мм |
Артикул для заказа |
| Вискозиметр проточный чашечный ВЗ-246 |
2, 4 и 6 |
1108 |
| Вискозиметр проточный чашечный ВЗ-DIN 1108/02
|
2 |
1108/2
|
| Вискозиметр проточный чашечный ВЗ-DIN 1108/04
|
4 |
1108/4
|
| Вискозиметр проточный чашечный ВЗ-DIN 1108/06
|
6 |
1108/6
|
| Вискозиметр проточный чашечный ВЗ-DIN 1108/08
|
8 |
1108/8 |
| Вискозиметр проточный чашечный ВЗ-FORD 1101/01
|
2,1
|
1101/1
|
| Вискозиметр проточный чашечный ВЗ-FORD 1101/02
|
2,8
|
1101/2
|
| Вискозиметр проточный чашечный ВЗ-FORD 1101/03
|
3,4
|
1101/3
|
| Вискозиметр проточный чашечный ВЗ-FORD 1101/04
|
4,1
|
1101/4
|
| Вискозиметр проточный чашечный ВЗ-FORD 1101/05
|
5,8
|
1101/5 |
| Штатив-тренога с пузырьковым уровнем
|
—
|
1102 |
