Вихретоковый дефектоскоп DRAISINE для контроля железнодорожных рельсов
Загрузка...Вихретоковый прибор для поиска дефектов
Гарантия на дефектоскоп DRAISINE: 12 месяцев.
Отличительные особенности вихретокового дефектоскопа Draisine 300:
- Ультралегкий корпус из карбонового волокна (CFK)
- Маленький Размер
- Большая Управляемость
- Для работы требуется лишь один оператор
- Применяется для вихретокового контроля рельсов и стрелок
Железнодорожные рельсы подвергаются огромным нагрузкам:
Они находятся под воздействием увеличения количества перевозок, циклирования нагрузок, увеличения осевых нагрузок и скоростей передвижения, особенно на скоростных дорогах. Поэтому рельсы должны контролироваться очень тщательно, учитывая их огромную нагрузку. И именно поэтому работа над модернизированием рельсовых дефектоскопов так важна для обнаружения и оценки различных типов дефектов как в теле рельсы, так и в сварных швах.

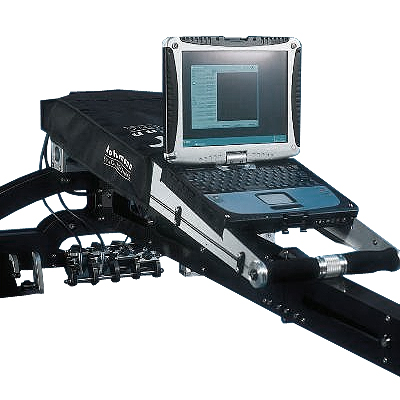

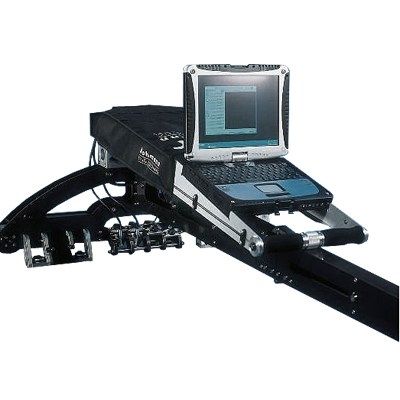

Тележка прибора Draisine сделана из ультралегкого карбонового волокна и легко передвигается одним операторов. Тележка может быть собрана и разобрана в течение нескольких минут. Прибор универсален и может работать с большим разнообразием вихретоковых датчиков, в зависимости от того какие у вас есть под рукой.
Управление тележкой осуществляется с помощью нового запатентованного магнитного держателя, который обеспечивает чрезвычайно гладкое управление и точный осмотр всей головки рельсы. Тележка управляется исключительно магнитной силой (регулируемой) и полностью подходит для стрелок. Применяться могут как скользящие, так и бесконтактные датчики. Преобразователи имеют керамическую защиту, предохраняющую их от изнашивания и случайных ударов.
Вихретоковый дефектоскоп DRAISINE с тележкой для ручной диагностики железнодорожного полотна применяются в следующих областях:
- Локальный последовательный контроль
- Контроль стрелок (полностью подходит для стрелок)
- Диагностика труднодоступных дорог
- Повторная проверка неоднозначных результатов
- Предварительный и последующий осмотр во время строительства дороги
- Может использоваться на всех железнодорожных системах
- Для контроля всех стандартных профилей рельса
Технические характеристики дефектоскопов DRAISINE:
Конструкция
- Запатентованная методика контроля, с использованием магнитного держателя вдоль движения (нет штырьковых роликов, регулируемая сила притяжения)
- Прибор сделан из CFK (карбон) — очень крепкий и в то же время очень легкий
- Может быть собран в маленький чехол
- Легкая и удобная ручная сборка (не требуется дополнительных инструментов)
- Небольшое сопротивление при движение с легким ручным управлением
- Абсолютно целостная система, просто включите прибор и подключите датчик
Датчики
- Специальный датчик для контроля рельсов. Простой датчик для оценки глубины трещин (обнаруживает приблизительно до 3мм глубиной). Комбинированные датчики обеспечивают оценку глубины с высокой разрешающей способностью;
- Постоянная корректировка пути движения;
- Скользящий датчик с корректировкой угла;
- Возможность использования скользящих и бесконтактных датчиков;
- Керамическая защита для датчиков (скользящий блок);
- Головки датчиков приспособленные к профилю рельсов;
- Система автоматической подстройки под изменяющийся рельеф рельсов (например, при износе). Ширина зоны контроля приблизительно 8 мм (0.2″);
- Датчики оптимизированы для трещин, выходящих на поверхность рельса.
Модели вихретокового дефектоскопа Draisine 300:
- Draisine 320 (2 канальный):
— 4 датчика адаптированных под профиль
— 2 активных канала сканирования
- Draisine 340 (4 канальный):
— 4 датчика адаптированных под профиль
— 4 активных канала сканирования
- Draisine 380 (8 канальный):
— 8 датчиков адаптированных под профиль
— 8 активных каналов сканирования
Программное обеспечение
- Синхронизация пути при получение данных
- Показ дефектов на их позициях
- Выбор отображения трещины или глубины ее залегания
- Отображения нескольких каналов на дисплее
- Возможность отображения С-скана
- Выбор online или offline измерения
Надежность системы: класс защиты IP65
Время работы: полномасштабная работа 5-6 часов
Вес: около 12кг включая датчики с проводами (без ноутбука)
Вихретоковый дефектоскоп Draisine Light включает в комплект поставки: Draisine, прибор ELOTEST M2 V3 (одноканальный), 2 датчика адаптированные под профиль, 1 активный канал сканирования.
Надежность: класс защиты IP65
Время работы: полномасштабная работа 5-6 часов
Вес: около 5 кг включая датчики с проводами.
