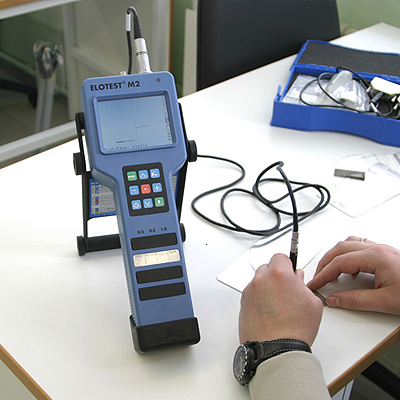

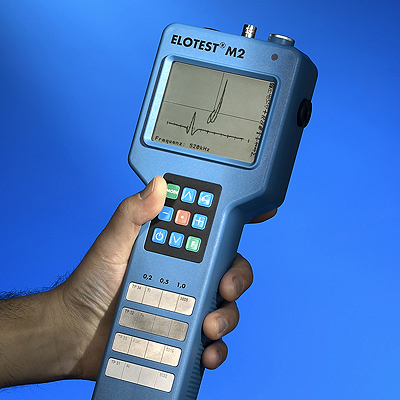

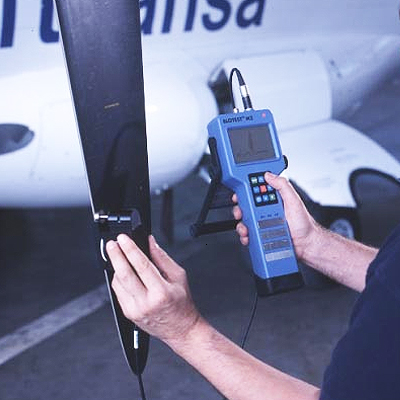

Вихретоковый дефектоскоп ELOTEST M2 V3

Технические характеристики дефектоскопа ELOTEST M2 V3:

Пользовательский интерфейс ELOTEST M2

• Применение пиктограмм, работа одной рукой при помощи щелчков по сенсорной клавиатуре
• 6 языков: английский, немецкий, французский, итальянский, шведский и испанский
• Клавиши прямого доступа для управления компенсацией изменения зазора и отрыва
• Программируемые функциональные клавиши
• Интуитивно понятное управление с помощью одноуровневого подменю

Подключение датчиков

• 11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Rohmann
• BNC-коннектор для параметрических (резонансных) датчиков
• Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC-коннектору
• Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)

Автоматическая коррекция сигнала датчика

• Коррекция ответного сигнала датчика для оптимизации динамики
• Автоматический выбор рабочей частоты в зависимости от характеристик датчика
• Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)

Диапазон частот

• От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
• Регулировка тока от 0% до 100% с шагом 2%
• Отклонение частоты от номинального значения менее 1%; стабильность частоты 50 ppm
• Двухчастотная работа в мультиплексном режиме

Усиление

• Предусиление 0 – 60 дБ с шагом 0,5 дБ (на частотах ниже 100 Гц – от 0 до 40 дБ), 20 дБ подсое
• Усиление 0 – 60 дБ с шагом 0.5 дБ
• Разброс по оси 0 – 20 дБ с шагом 1 дБ
• Автоматический выбор предусиления и усиления

Вращение фазы: 0 – 359,5° с шагом 0,5°; регулируемый шаг

Фильтр

• НЧ-фильтр от 1,3 Гц до 10 кГц (40 шагов)
• ВЧ-фильтр от 0 Гц до 10 кГц (40 шагов)
• Полосовой фильтр от 0 Гц до 10 кГц (40 шагов); комбинация ФНЧ и ФВЧ
• Автоматический фильтр для работы ротора

ЖК-дисплей

• ЖКД с светодиодной подсветкой, 80 x 60 мм (3,15″ x 2,36″)
• Установка контраста с компенсацией температурных воздействий
• Разрешение 320 x 240 пикселей; частота обновления 75 Гц
• 220000 замеров/с без задержки сигнала
• Вывод показаний занимает 100% экрана; при отображении меню – 89%
• Угол обзора 80°

Режимы дисплея

• Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
• Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
• Одновременное отображение X/Y и Y/t (сдвоенный режим)
• Возможность фонового отображения опорного сигнала
• 2 размера экранной сетки с регулировкой яркости
• Выбор зоны отображения: X/Y в центре — X/Y внизу в центре — X/Y внизу справа
• Произвольная установка нулевой точки
• Автоматический запуск при работе ротора
• «Дисплей «водопад» для ротационных измерений
• Одновременное отображение нескольких сигналов в многочастотном режиме
• Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
• Хранение отображаемого сигнала; очистка вручную или автоматически (2 – 80 с)

Стандартный экранный режим. Отображение комплексной плоскости или временной развертки; панель задач или пиктограммы используются для установки параметров.

Смешанный двухчастотный режим. Одновременное отображение обоих каналов и смешанного канала.

Двухэкранный роторный режим. Отображение комплексной плоскости в круговом представлении.

Режим ленточной диаграммы. Продолжительная регистрация составляющих сигналов X и Y для восстановления и вывода комплексной плоскости.

Пороговые уровни и сигнализация

• Сигнализация: оптическая и звуковая
• Работа во всех режимах дисплея; возможность инвертирования
• Регулируемые пороговые уровни: -i-Y, прямоугольные, круговые с регулированием плоскости в направлении оси Y

Память для хранения настроек и изображений сигналов

• Программирование, хранение и вызов 99 пользовательских настроек
• 50 стандартных заводских настроек для разных работ (не перезаписываются)
• Память на 32 сигнала, в т.ч. настройки параметров для документирования
• Именование настроек параметров и изображений алфавитно-цифровыми символами
• Печать и передача на ПК изображений и значений параметров
• Продолжительная регистрация (ленточная диаграмма) сигналов X и Y в течение 20 с – 24 час; 90000 мин/макс значений (огибающая без потери данных)
• Поддержка хранения данных (встроенная батарея)

Измерение проводимости

• Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
• Частоты измерений: 60 кГц, 120 кГц, 240 кГц или 480 кГц
• Калибровка по 2 независимо настраиваемым калибровочным точкам

Измерение толщины покрытия

• Измерение толщины непроводящих покрытий или проводящих неферромагнитных покрытий
• Диапазон измерений до 1 мм. Возможно измерение большей толщины покрытий по гадографам

Многочастотная работа

• 2-частотное мультиплексирование
• Частота мультиплексирования до 1 кГц
• Независимое регулирование обеих частот
• Смешивание сигналов для подавления нежелательных эффектов

Интерфейсы

• Bluetooth для беспроводной связи
• Интерфейс RS232 для ПК или принтера
• Аналоговый выход для сигналов X и Y (опция)

Использование литий-ионных батарей

• Без фонового освещения и ротора: приблизительно 8 часов
• С освещением и ротором: приблизительно 6 часов
• Индикация оставшейся емкости заряда
• Звуковое и световое оповещение о разряде батареи
• Продолжительность зарядки литий-ионных батарей от 0% до 70% – приблизительно 1 ч
• Продолжительность зарядки литий-ионных батарей от 0% до 100% – приблизительно 6 ч
• Время замены батарей – менее 10 с

Условия окружающей среды

• Эксплуатация: от -20 °C (-4 °F) до 50 °C (122 °F) при относительной влажности до 85% (без конденсации)
• Хранение: от -30 °C (-22 °F) до 80 °C (176 °F) при относительной влажности до 85% (без конденсации)
• Зарядка батареи: от 0 °C (32 °F) до 40 °C (104 °F) при относительной влажности до 85% (без конденсации)

Габаритные размеры

• Эргономичная конструкция
• Макс. размеры: 320 мм (12,6″) / 125 мм (4,92″) / 73 мм (2,87″) (длина/ширина/глубина)
• По дисплею: 120 мм (4,72″) / 107 мм (4,21″) / 53 мм (2,08″) (длина/ширина/глубина)
• По ручке: 185 мм (7,2″) / 63 мм (2,48″) / 44 мм (1,73″) (длина/ширина/глубина)

Масса

• Оптимизированное положение центра тяжести (в руке оператора)
• Прибор без батареи: приблиз. 530 г (1,1 фунта)
• Литий-ионная батарея: приблиз. 390 г (0,85 фунта)
• Широкодиапазонное зарядное устройство: приблиз. 560 г (1,23 фунта)

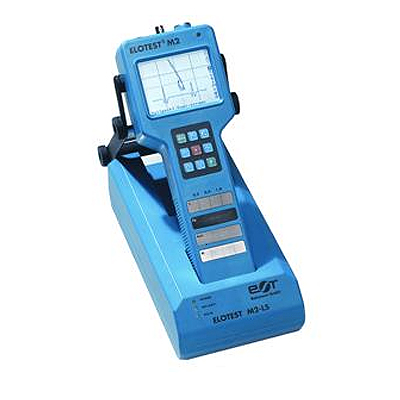

• Настольное зарядное устройство (док станция): приблиз. 1070 г (2,35 фунта)

Блок питания (по дополнительному заказу)

• Литий-ионная батарея (14,8 В / 2300 мАч)
• Настольный базовый блок для работы от сети переменного тока (88 – 265 В / 47 – 440 Гц) с интеллектуальным устройством независимой зарядки основного и вспомогательного батарейного блока
• Широкодиапазонное зарядное устройство для работы от сети переменного тока (100 – 250 В / 50 – 60 Гц)

Калибровочные эталоны (по дополнительному заказу)

Калибровочные эталоны: титан, алюминий, нержавеющая и ферромагнитная сталь с опорными насечками: глубина 0,2/0,5/1,0 мм (0,039/0,02/0,008 дюймов); вставляются в ручку прибора

Диспетчер параметров

Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана.
