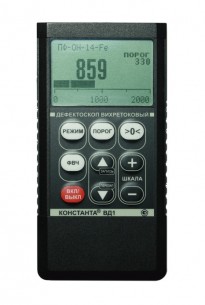

Вихретоковый дефектоскоп Константа ВД1
Загрузка...
Дефектоскоп константа вд1
Производителем разработаны и выпускаются три модификации вихретокового дефектоскопа константа вд1. В зависимости от потребности потребитель может выбрать прибор:
- общепромышленного назначения;
- авиационный;
- для контроля паяных соединений.
Назначение
В основу действия прибора положен принцип вихретокового фазового метода контроля. Внесенный в Государственные Реестры измерительных средств России, Беларуси, Казахстана, Украины прибор позволяет выявлять нарушения структуры сталей, углеграфитовых и композиционных материалов, цветных металлов:
- поверхностные дефекты;
- коррозионные поражения;
- расслоения многослойных конструкций;
- трещины во внутренней структуре, в частности, на поверхности противоположной к контролируемой.
Особенности
Константа ВД1 предназначен для проведения контроля в двух режимах: статическом и динамическом. Он оснащен высокочувствительными электронными преобразователями. Для контроля и оперативного обнаружения дефектов используется аналоговая шкала. Прибор не требует настройки. При переходе к другому контролируемому объекту он воспринимает данные, хранящиеся в электронном блоке, встроенном в преобразователь, и автоматически перенастраивается.
Самая чувствительная к повреждению часть преобразователя – датчик, контактирующий с поверхностью исследуемого объекта. Для его защиты от преждевременного истирания служат специальные сменные колпачки. Они выполнены из высокопрочных, стойких материалов с малым коэффициентом трения.
При использовании дефектоскопа не проводится никакая предварительная подготовка. Измерения можно выполнять при наличии неравномерно распределенных по площади контролируемой зоны лакокрасочных, защитных покрытий, загрязнений.
О превышения пороговых значений измеряемого параметра оператора оповещает световая индикация, которой оснащен преобразователь, и звуковая, имеющаяся в электронном блоке и подающая сигнал в подключаемые найшники.
Результаты выполненных измерений дефектоскоп константа вд1 сохраняет во внутренней памяти. Для дальнейшего статистического анализа, создания отчетов, таблиц, графиков и других необходимых документов полученная информация передается на персональный компьютер через USB канал. Обработка сведений проводится с помощью программы Constanta-Data. Во время связи с компьютером выполняется не только передача данных, но и очистка памяти дефектоскопа.
Модификации
Для решения задач различного плана дефектоскоп ВД1 выпускается в трех модификациях. Все возможности прибора общего назначения справедливы и для двух остальных вариантов исполнения. Но им присущи и другие отличия.
- Специализированные преобразователи и контрольные образцы, входящие в комплект авиационного дефектоскопа обеспечивают возможность оперативного контроля деталей самолетов, вертолетов и других летательных аппаратов. В свою очередь авиационный дефектоскоп имеет два комплектующих набора: стандартный и для вертолетов Ми-2, куда включены дополнительные преобразователи.
- Для контроля качества паяных соединений, например, обмоток статоров гидро- и турбогенераторов, предназначен специальный вариант дефектоскопа ВД1. С их помощью определяют качество выполненных соединений, контролируют наличие в них пустот, непропаянных мест, скопление шлака, других загрязнений. Диагностика проводится таким образом, чтобы ориентация стыка была перпендикулярна плоскости установки преобразователя. Расслоения и трещины параллельные поверхности дефектоскоп этого вида находить не может.
Назначение:
- обнаружение и оценка глубины поверхностных трещин в ферро- и неферромагнитных металлах и сплавах;
- обнаружение подповерхностных дефектов в неферромагнитных металлах и сплавах;
- обнаружение трещин во внутренних слоях многослойных конструкций;
- обнаружение трещин, развивающихся со стороны, обратной стороне контроля;
- обнаружение дефектов в электропроводящих композиционных материалах и углеграфитовых материалах;
- проведение контроля через неэлектропроводящие покрытия, в том числе переменной толщины.
Особенности:
- широкий набор преобразователей позволяет решать большинство задач вихретоковой дефектоскопии;
- наличие статического и динамического режимов контроля;
- возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;
- не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
- защита от истирания чувствительного элемента преобразователя обеспечивается сменными защитными колпачками;
- аналоговая шкала для оперативного обнаружения дефекта и цифровая индикация для оценки глубины трещин;
- индикация превышения порога: световая на преобразователе, звуковая многотональная в блоке обработки информации и в головных телефонах;
- высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
- возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta — DATA».
Авиационная модификация вихретокового дефектоскопа Константа ВД1 имеет широкий набор специализированных преобразователей и контрольных образцов для дефектоскопии деталей летательных аппаратов. Данный прибор ориентирован на замену дефектоскопов серии ТВД и позволяет проводить контроль в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками воздушных судов и авиационных двигателей. Авиационный дефектоскоп Константа ВД1 внесен в ряд отраслевых методик, в том числе методику № 137-30.01.09 Ми-2-ВТК-2 — вихретоковый контроль зубчатой ленты хвостовой балки вертолета типа Ми-2 и методику № 333.640.160.2006 — Винт воздушный. Вихретоковый дефектоскоп Константа ВД1 имеет две комплектации: стандартную и для контроля вертолетов Ми-2, отличающиеся набором преобразователей.
Константа ВД1 для контроля паяных соединений предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов. Данная модель используется для обнаружения дефектов паянного соединения, ориентированных в плоскости перпендикулярной плоскости установки преобразователя. Типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу. Из-за физических особенностей распространения вихревых токов, данная модель не обнаруживает трещины и расслоения плоскость которых параллельна поверхности изделия на которой установлен преобразователь.
Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений имеет преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) которые способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения. Преобразователи имеют экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом). Стандартные преобразователи имеют два типоразмера с регулировкой расстояния между катушками, для контроля соединений различного размера. Также предусмотрена возможность подключения преобразователей других конструкций и типоразмеров для решения широкого круга задач.
Вихретоковый дефектоскоп Константа ВД1 характеристики:
| Характеристика | Параметр | ||
| Константа ВД1 | Константа ВД1 Авиационный | Константа ВД1 для контроля паяных соединений | |
| Глубина обнаруживаемых поверхностных и подповерхностных дефектов* | 0,05 ÷ 50 мм | 0,05 ÷ 50 мм | 2-65мм |
| Минимальное раскрытие обнаруживаемых трещин* | 0,002 мм | 0,002 мм | — |
| Диапазон частот тока возбуждения преобразователей | 5 Гц ÷ 30 МГц | 50 Гц ÷ 30 МГц | 50 Гц-320 Гц |
| Индикация | графический LCD индикатор, световая сигнализация на преобразователе и звуковая сигнализация в блоке обработки информации и через подключаемые наушники | графический LCD индикатор + звуковая сигнализация в корпусе прибора и через подключаемые наушники | |
| Звуковая сигнализация | многотональная по уровню сигнала и прерывистая по превышению порога | многотональная по уровню сигнала и прерывистая по превышению порога дефекта | многотональная по уровню сигнала и прерывистая по превышению порога дефекта |
| Число ячеек памяти результатов контроля | 999 с возможностью разбивки на 99 групп | 999 с возможностью разбивки на 99 групп | 999 с возможностью разбивки на 99 групп |
| Питание (аккумуляторы или батареи Alkaline) | 2 шт., тип ААА | 2 шт., тип ААА | 2 шт., тип ААА |
| Время непрерывной работы | 50 часов | 50 часов | 10 часов |
| Диапазон рабочих температур | -20…+50°С | -20…+50°С | 0°С … +50°С |
| Габаритные размеры электронного блока | 120x60x25 мм | 120x60x25 мм | 120x60x25 мм |
| Масса | 0,15 кг | 0,15 кг | 0,15 кг |
* Зависит от характеристик контролируемого материала и типа преобразователя.
Вихретоковый дефектоскоп Константа ВД1 комплект поставки:
Константа ВД1 — стандартный комплект поставки:
- блок обработки информации Константа ВД1 с одним преобразователем карандашного типа на выбор (ПФ-ОН-4-Fe; ПФ-ОН-4-Al; ПФ-ОН-4-Ti; ПФ-ОН-14-Fe; ПФ-ОН-38-Fe)
- сменные защитные колпачки (по 4 шт. к каждому преобразователю);
- аккумуляторы ААА (4 шт.);
- зарядное устройство;
- головные телефоны;
- кабель связи с ПК по интерфейсу USB;
- компакт-диск с драйверами и программой «Constanta – Data»;
- руководство по эксплуатации;
- методика поверки УАЛТ.151.000.00МП;
- кейс для хранения и транспортировки.
Константа ВД1 Авиационный — стандартный комплект поставки:
- блок обработки информации дефектоскопа Константа ВД1;
- преобразователи ПФ-ОН-4-Al, ПФ-ОН-4-Ti, ПФ-ОН-4-Fe, ПФ-Г1-4-Al, сменные защитные колпачки (по 4 шт. к каждому преобразователю);
- методические рекомендации по применению прибора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие); аккумуляторы ААА (4 шт.);
- зарядное устройство;
- головные телефоны;
- кабель связи с ПК по интерфейсу USB;
- компакт-диск с драйверами и программой «Constanta – Data»;
- руководство по эксплуатации;
- методика поверки УАЛТ.151.000.00МП;
- кейс для хранения и транспортировки.
Константа ВД1 Авиационный — комплект поставки для контроля вертолетов Ми-2:
- блок обработки информации дефектоскопа Константа ВД1;
- преобразователь ПФ-ОН-4-Al, сменные защитные колпачки – 4 шт.;
- преобразователь ПФ-С1Э-6-Аl, сменные защитные колпачки – 2 шт.;
- методические рекомендации по применению при-бора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие);
- методика вихретокового контроля зубчатой ленты хвостовой балки вертолета типа Ми-2. № 137-26.09.08 Ми-2-ВТК-1 (поставляется одна на предприятие);
- аккумуляторы ААА (4 шт.);
- зарядное устройство;
- головные телефоны;
- кабель связи с ПК по интерфейсу USB;
- компакт-диск с драйверами и программой «Constanta – Data»;
- руководство по эксплуатации;
- методика поверки УАЛТ.151.000.00МП;
- кейс для хранения и транспортировки.
Константа ВД1 для контроля паяных соединений:
- блок обработки информации дефектоскопа Константа ВД1;
- преобразователи ПА-ПС-100э-Cu, ПА-ПС-60э-Cu;
- аккумуляторы ААА (4 шт.);
- зарядное устройство;
- кабель связи с ПК по интерфейсу USB;
- компакт-диск с драйверами и программой «Constanta – Data»;
- руководство по эксплуатации;
- кейс для хранения и транспортировки.
- Наборы контрольных образцов, блок питания от сети 220 В (по заявке)
Вихретоковый дефектоскоп Константа ВД1 принадлежности:
Расшифровка обозначения преобразователей по схеме ПХ-YY-ZZ-FF:
- ПX — Тип преобразователя: ПФ – Преобразователь фазовый абсолютный, ПА – Преобразователь амплитудный абсолютный, ПАД – Преобразователь амплитудный дифференциальный.
- YY — Назначение преобразователя: ОН – общего Назначения, Г1 – Г-образный с удлиненной трубкой, Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов), Г2ГТ – миниатюрный, Г-образный, с гнущейся трубкой, для поиска подповерхностных дефектов, С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3, ПР – проходной, ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток), Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3, ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
- ZZ — Диаметр или размеры зоны контроля, мм: Э – чувствительный элемент экранированный.
- FF — Вариант исполнения преобразователя в серии: Fe – ферромагнитные стали и чугуны, Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м, Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м, Cu – медные сплавы σ = 45 ÷ 59 МСм/м.
| Тип | Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Диапазон измерения глубины трещины, мм | Порог чувствительности, трещина глубиной, мм | Основные Контрольные образцы | |
| A | B | |||||||
| ПФ-ОН-4-Fe | Стали ферромагнитные | 4 | 1,8 МГц | 0÷0,2 | 0,2÷0,6 | 0,2÷12) | 0,05 | СО-210.01 (Fe) |
| ПФ-Г1-4-Fe1) | ||||||||
| ПФ-Г2-4-Fe1 | ||||||||
| ПФ-С2-4-Fe1 | ||||||||
| ПФ-ОН-4-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 4 | 700 кГц | 0÷0,2 | 0,2÷0,4 | 0,2÷12) | 0,05 | СО-210.02 (Al) |
| ПФ-Г1-4-Al1 | ||||||||
| ПФ-Г2-4-Al1 | ||||||||
| ПФ-С2-4-Al1 | ||||||||
| ПФ-ОН-4-Ti | Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м | 4 | 3,8 МГц | 0÷0,2 | 0,2÷0,5 | 0,2÷12) | 0,1 | СО-210.03 (Ti) |
| ПФ-Г1-4-Ti1 | ||||||||
| ПФ-Г2-4-Ti1 | ||||||||
| ПФ-С2-4-Ti1 | ||||||||
| ПФ-ОН-14-Fe | Стали ферромагнитные | 14 | 100 кГц | 0÷0,8 | 0,8÷2,1 | 0,5÷23) | 0,1 | СО-211.01 (Fe)4) |
| ПФ-ОН-38-Fe | — | 70 кГц | 0÷1,5 | 1,5÷4 | 0,5÷53) | 0,2 | СО-212.01 (Fe) | |
| ПФ-ОН-38-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 38 | 25 кГц | 0,5 | СО-212.02 (Al) | |||
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя.
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.
4) – допускается использовать образец СО-212.01 (Fe).
Технические характеристики преобразователей вихретокового дефектоскопа Константа ВД1 Авиационный:
| Тип | Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Минимальный обнаруживаемый дефект | Контрольный образец |
| ПФ-ГТ-6э-Al ПФ-Г2ГТ-6э-Al |
Алюминиевые и другие сплавы σ = 8÷24 МСм/м | 7 | 3 кГц | 0÷0,5 | Минимальная протяженность трещины в листе металла второго слоя под листом металла: 7мм. | СОП-205 |
| ПФ-С1Э-6-Al | Алюминиевые и другие сплавы σ = 17÷22 МСм/м | 7 | 3 кГц | 0÷0,5 | Минимальная протяженность трещины в листе металла второго слоя под стыком листов металла: 22мм. | СОП-207 |
| ПФ-ГТ-18э-Al | Алюминиевые и другие сплавы σ = 22÷27 МСм/м | 20 | 20 кГц | 0÷1 | Максимальная остаточная толщина металла: 6мм. | СОП-206 |
Технические характеристики преобразователей вихретокового дефектоскопа Константа ВД1 для контроля паяных соединений:
| Тип реобразователя | ПЭ-12 | ПЭ-18 | ПЭ-25 | ПЭ-35 | ПЭ-50 | ПЭ-72 | ПЭ-100 | ПА-ПС-60э-Cu | ПА-ПС-100э-Cu |
| Минимальная толщина ОК | 2 мм | 3 мм | 4 мм | 6 мм | 10 мм | 15 мм | 20 мм | 20 мм | 20 мм |
| Максимальная толщина ОК | 13 мм | 15 мм | 21 мм | 30 мм | 42 мм | 60 мм | 90 мм | 45 мм | 65 мм |
| Минимальная длина и ширина ОК | 6 мм | 9 мм | 12 мм | 17 мм | 25 мм | 36 мм | 50 мм | 36 мм | 50 мм |
| Максимальная длина и ширина зоны контроля ОК | 12 мм | 18 мм | 25 мм | 35 мм | 50 мм | 72 мм | 100 мм | 72 мм | 100 мм |
| Диапазон установки расстояния между катушками преобразователя, мм | 2…15 | 4…22 | 5…28 | 7…37 | 11…52 | 17…74 | 22…103 | 25…65 | 25…65 |
| Частота тока возбуждения | 320 Гц | 160 Гц | 80 Гц | 40 Гц | 20 Гц | 10 Гц | 5 Гц | 50 Гц | 50 Гц |
| Габаритные размеры, мм | 220х45х30 | 226х52х30 | 233х60х30 | 305х80х70 | 320х80х70 | 340х100х72 | 370х130х100 | 310х90х80 | 330х90х110 |
| Масса | 0,2 кг | 0,25 кг | 0,3 кг | 0,5 кг | 1 кг | 1,5 кг | 2 кг | 1 кг | 1,5 кг |
