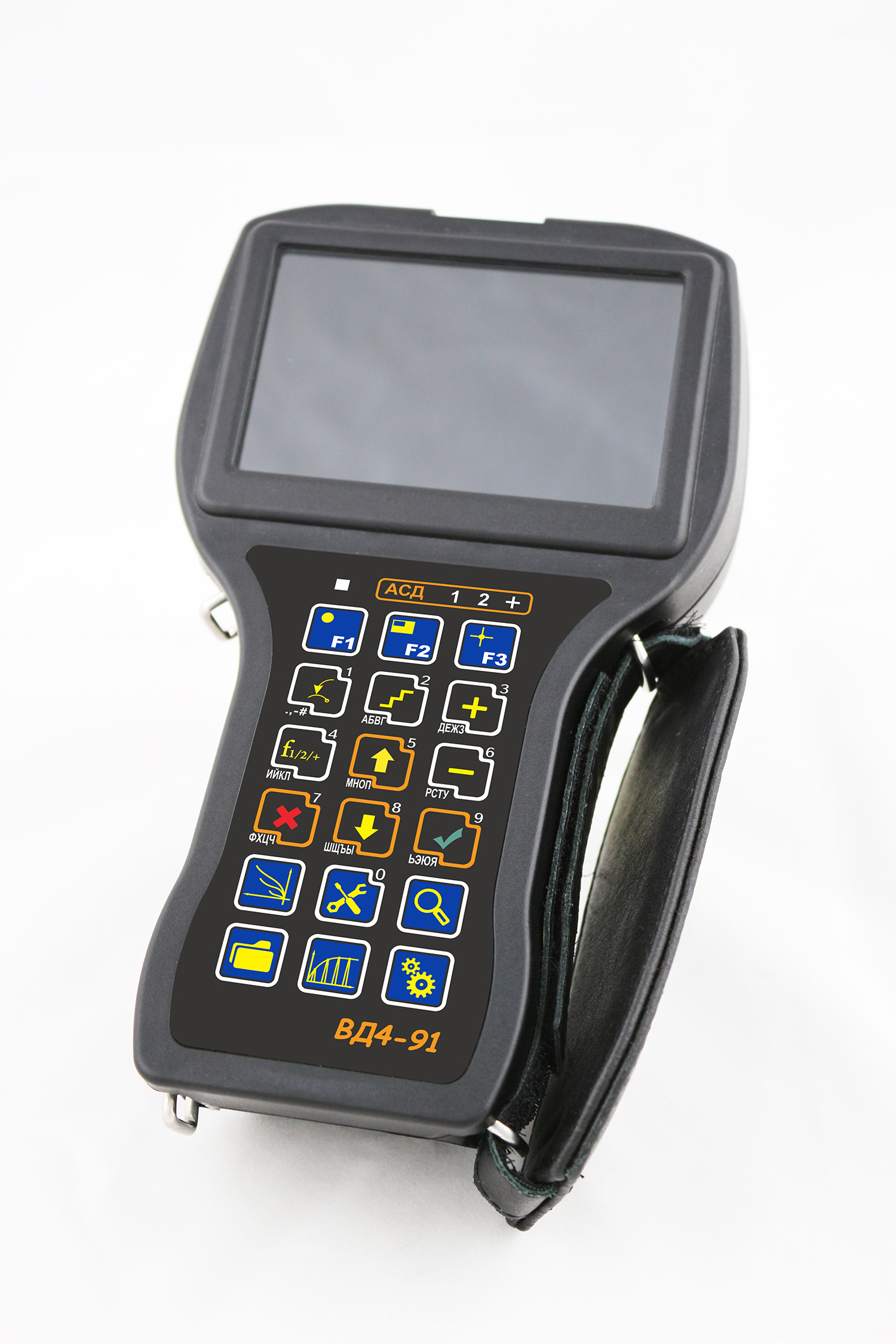

Вихретоковый дефектоскоп портативный ВД 4-91

Вихретоковый дефектоскоп ВД 4-91 — прибор относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), а также для измерения проводимости и толщины. Дефектоскоп находится на стадии внесения в реестр средств измерений (СИ) Российской Федерации.

Области применения:

• Авиационная
  контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
• Нефтегазовая
  контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
• Химическая
  контроль трубопроводов, промышленных резервуаров и т.д.;
• Энергетическая
  контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
• Машиностроительная
  контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.;

Преимущества дефектоскопа ВД 4-91:

• Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
• режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
• наличие датчика температуры и выносной кнопки баланс;
• возможность условной оценки глубины и протяженности дефекта;
• легкосъёмная аккумуляторная батарея;
• время непрерывной работы от аккумуляторной батареи – 8 часов;
• световая и звуковая сигнализация дефекта;
• простота в работе благодаря интуитивно-понятному интерфейсу;
• малые массогабаритные показатели.

Отличительные особенности дефектоскопа ВД 4-91:

• цветной высококонтрастный TFT дисплей;
• система АСД: 4 трехцветных светодиода, звуковая сигнализация;
• возможность работы в двухчастотном режиме;
• упрощенная процедура калибровки прибора на стандартных образцах;
• возможность подключения датчика пути и сканера вихретокового ротационного;
• возможность быстрого измерения отношения сигнал/шум;
• поддержка USB.

Возможности и сервисные функции прибора ВД 4-91:

• Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0: глубина – 0,1 мм; ширина – 0,1 мм;
• цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
• отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4-х алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали).
• три режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея; стандарт – стандартная схема
• время установления рабочего режима дефектоскопа – не более одной минуты;
• встроенные часы и календарь;
• подсветка экрана и регулировка яркости экрана;
• контроль перегрузки входного тракта;
• контроль степени разряда аккумулятора;

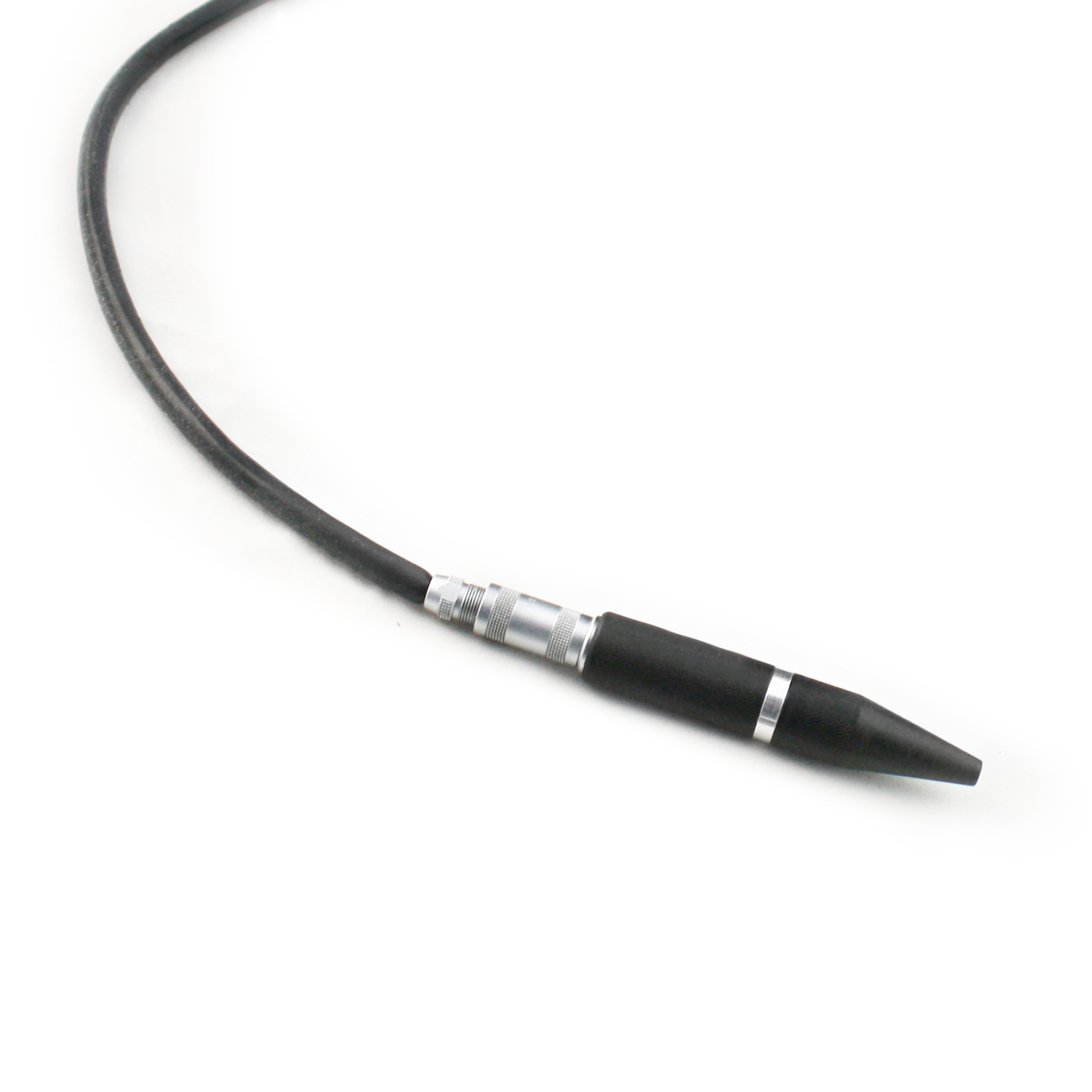

• возможность подключения и работы с ВТП следующего типа:
  • дифференциальный ВТП;
  • дифференциальный ВТП, включенный по схеме моста;
  • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
  • дифференциальный ВТП, трансформаторного типа;
  • абсолютный (параметрический) ВТП;
  • абсолютный ВТП трансформаторного типа.
• возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
• дружественный мультиязычный интерфейс;
• время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 8 часов;
• полный средний срок службы не менее 10 лет;
• электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В;
• рабочий диапазон температур – от -20 ˚С до +40 ˚С;
• масса дефектоскопа с аккумуляторной батареей — не более 0,9 кг;
• габаритные размеры дефектоскопа не более 230 x 135 x 98 мм.
