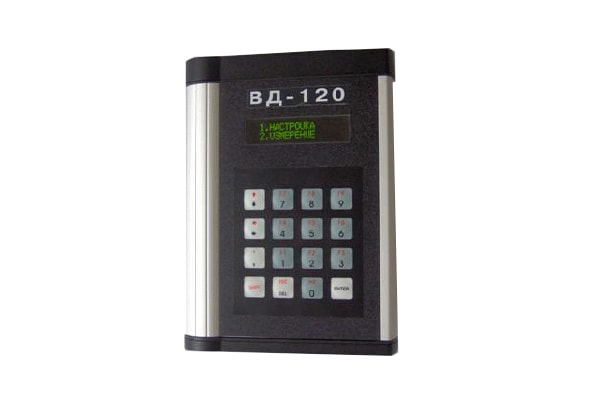

Вихретоковый дефектоскоп ВД-120
В дефектоскопе реализованы новейшие достижения в области электроники и процессорной техники. На высококонтрастном OLED дисплее отображается: пункты меню, усиление, частота генератора, глубина трещины...
Загрузка...по запросу
по запросу
В дефектоскопе реализованы новейшие достижения в области электроники и процессорной техники. На высококонтрастном OLED дисплее отображается: пункты меню, усиление, частота генератора, глубина трещины в цифровом виде, уровень заряда батарей и т.д.
В энергонезависимой памяти вихретокового дефектоскопа сохраняются результаты более 1000 измерений. Вихретоковый дефектоскоп может работать, как профилограф, при включении режима непрерывного измерения глубины трещины.
Назначение:
Дефектоскопы вихретоковые портативные ВД-120 предназначены для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), в том числе:
- контроля отдельных отрезков несущих конструкций;
- контроля балок, трубопроводов, труб различного диаметра, стержней, полосок, кабелей в оболочках;
- контроля деталей авиационной техники;
- контроля ж/д колёс и рельсов;
- контроля лопаток турбин и сварных соединений трубной доски коллекторов парогенераторов атомных станций.
Преимущества:
- Яркий OLED дисплей;
- Расширенный частотный диапазон;
- Возможность построения профилограммы поверхности в реальном времени;
- Прочный алюминиевый корпус;
- Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010;
- Связь с компьютером по интерфейсу USB2.0 со скоростью до 40Мбит/сек.
- Диапазон рабочих частот, кГц: от 2 до 2000
- Диапазон измеряемых глубин трещин, мм: от 0,1 до 5
- Пределы допускаемой основной абсолютной погрешности измерений глубины трещин (Δосн), мм: ± (0,05Хн+0,01), где Xн — измеренное значение глубины трещины, мм
- Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждые 5o C в пределах рабочего интервала температур, мм: 0,5·∆осн
- Порог чувствительности дефектоскопа к обнаружению искусственных дефектов типа “пропил” (глубина ´ протяженность), мм, для ВТП-103 — 0,1х2 для ВТП-120 — 0,5х5
- Диапазон уровня срабатывания системы автоматической сигнализации дефекта (АСД), мм: от 0,2 до 5
- Пределы допускаемой основной абсолютной погрешности уровня срабатывания АСД, мм: ± 0,2
- Время установления рабочего режима дефектоскопа, не более, мин: 1
- Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей, не менее, ч: 7
- Электрическое питание дефектоскопа — аккумуляторная батарея номинальным напряжением, В: 7
- Диапазон рабочих температур, оС: -10 до +50
- Средняя наработка на отказ, не менее, ч: 40000
- Полный средний срок службы, лет: 10
- Масса дефектоскопа с аккумуляторной батареей (с ВТП, и чехлом) не более, кг: 0,7
- Габариты, мм: 185х138х33
- Электронный блок;
- Преобразователь вихретоковый ВТП-103 (с кабелем соединительным);
- Аккумуляторный блок (встроенный);
- Кабель соединительный USB (ПЭВМ/электронный блок);
- Устройство зарядное АЗУ;
- Образец настроечный с искусственными дефектами;
- Программное обеспечение для обработки результатов контроля (на диске);
- Чехол для электронного блока;
- Кейс для электронного блока и запасных частей;
- Руководство по эксплуатации ВД 120 4276-002-70205258-08 РЭ;
- Паспорт ВД 120 4276-002-70205258-08 ПС.
