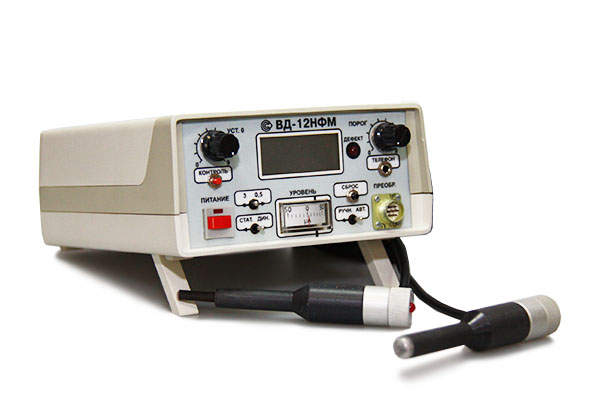

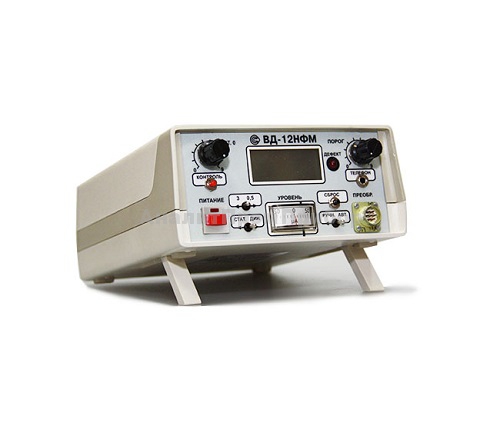

Вихретоковый дефектоскоп ВД-12НФМ
Загрузка...Вихретоковый дефектоскоп ВД-12НФМ — предназначен для обнаружения поверхностных трещин в деталях из ферромагнитных и немагнитных сталей и сплавов с грубой плоской и криволинейной поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др. Дефектоскоп может быть использован для контроля изделий из алюминиевых и латунных сплавов. Может применяться в различных отраслях промышленности.
Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем.
Особенности ВД-12НФМ
- контроль изделий с шероховатостью поверхности Rz320
- оценка степени опасности (глубины) дефекта
- световая и звуковая сигнализация при обнаружении дефекта
- в приборе реализована аналоговая схема
- простота и надежность эксплуатации
Технические характеристики дефектоскопа ВД-12НФМ:
Порог чувсвительности дефектоскопа на стандартном образце (образце-иммитаторе):
| Материал образца | Порог чувствительности, мм | ||
| Ферромагнитный | При шероховатости поверхности контроля не более, | Ra1,25 | Rz320 |
| Глубина ИД | 0,5+/-0,1 | 3,0+/-0,1 | |
| Ширина ИД | 0,05…0,15 | 0,1…0,3 | |
| Немагнитный | При шероховатости поверхности контроля не более, | Ra1,25 | Rz160 |
| Глубина ИД | 0,5+/-0,1 * | 0,75+/-0,1 | |
| Ширина ИД | 0,05…0,15 | 0,05…0,15 | |
| Электропитание |
автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу) |
| Продолжительность непрерывной работы, ч, |
не менее 8 |
| Диапазон рабочих температур, 0 C |
от -10 до +40 |
| Относитльная влажность при температуре +25 0 C, % |
80 |
| Габаритные размеры, мм |
электронный блок (ДхШхГ) 190x140x70 преобразователь ДиаметрхДлина) 20х100 |
| Вес, кг |
0,9 |
Комплект поставки и принадлежности дефектоскопа ВД-12НФМ:
- Блок электронный ВД-12НФМ
- Преобразователь тип 1
- Преобразователь тип 2
- Аккумуляторы типа АА
- Зарядное устройство
- Телефон малогабаритный
- Ключ специальный
- Сумка-чехол
| Вихретоковый дефектоскоп ВД-12НФМ с 2 преобразователями (Тип-1 и Тип-2) |
| Вихретоковый дефектоскоп ВД-12НФМ с 3 преобразователями (Тип-1, Тип-2, Тип-3) |
| Вихретоковый дефектоскоп ВД-12НФП с 2 преобразователями (Тип-1 и Тип-2) |
| Вихретоковый дефектоскоп ВД-12НФП с 3 преобразователями (Тип-1, Тип-2, Тип-3) |
