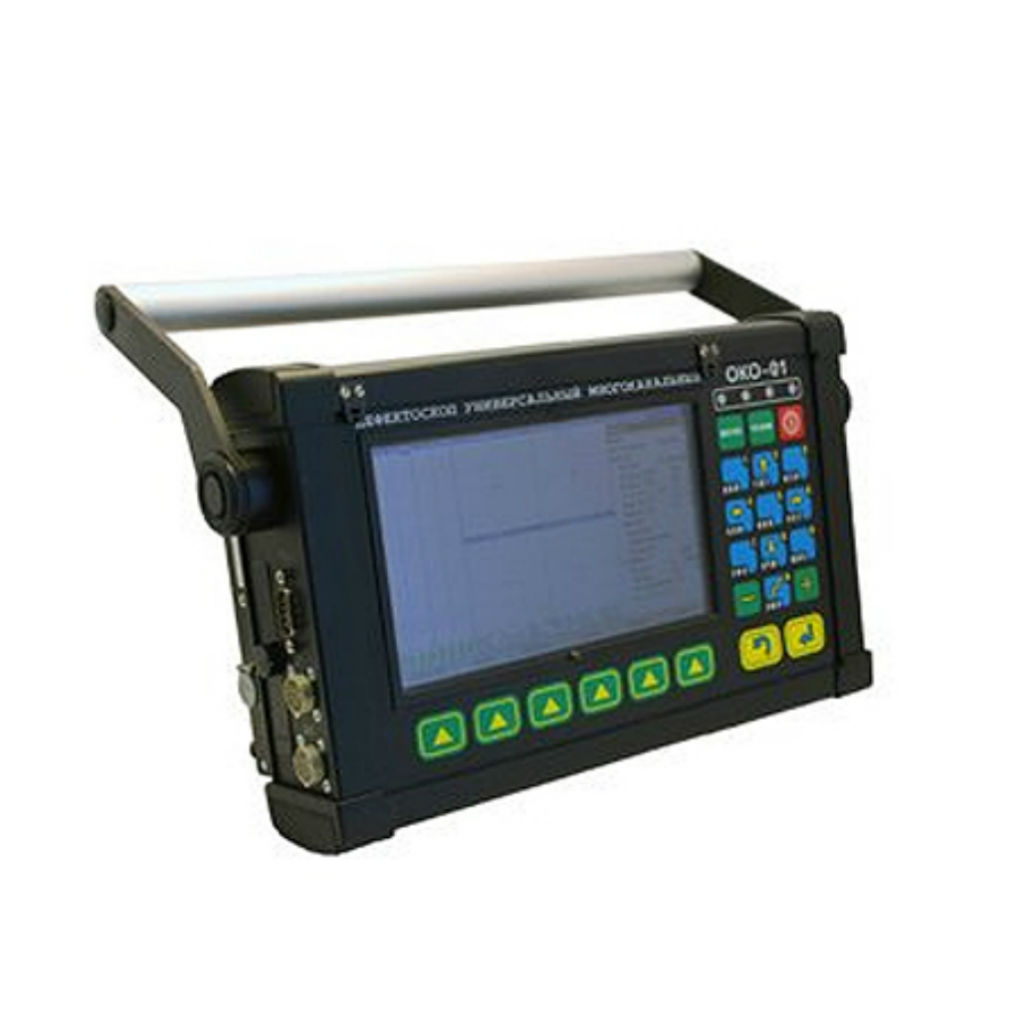

ВД-132-К-IIIY-ОКО-01 дефектоскоп вихретоковый

Универсальный многоканальный вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01 предназначен для решения широкого спектра задач вихретоковой дефектоскопии в таких промышленных отраслях как:

• АВИАЦИОННАЯ
  контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции и т.д.);
• ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ
  контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
• НЕФТЕГАЗОВАЯ
  контроль нефтепроводов, сосудов под давлением и т.д.;
• ХИМИЧЕСКАЯ
  контроль трубопроводов, промышленных резервуаров и т.д.;
• ЭНЕРГЕТИЧЕСКАЯ
  контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
• МАШИНОСТРОИТЕЛЬНАЯ
  контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, металлических частей несущих конструкций и т.д.

Преимущества ВД-132-К-IIIY-ОКО-01:

• Высокая производительность, за счет многоканальности дефектоскопа;
• Возможность внедрения дефектоскопа при проведении механизированного и автоматизированного контроля;
• Исключение влияния субъективного фактора (при условии использования его в составе механизированной системы контроля);
• Дефектоскоп обеспечивает возможность оценки глубины и протяженности дефекта, а также световую и звуковую сигнализацию дефекта.
• Простота в работе благодаря интуитивному интерфейсу;
• Документирование всех результатов контроля и расширенные возможности анализа данных.

Особенности дефектоскопа ВД-132-К-IIIY-ОКО-01:

• Большой цветной высококонтрастный TFT дисплей;
• Система АСД: 4 светодиода, звуковая сирена;
• Работа с различными сканирующими устройствами;
• Поддержка USB;
• Возможность подключение до двух датчиков пути;
• Возможность реализации программного обеспечения под различные задачи контроля: контроль тела труб, контроль проката, контроль колесных пар, контроль прутков и проволоки и т.д.

• порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» на стандартном образце: протяженность – 2 мм; глубина – 0,05 мм; раскрытие – от 0,02 мм.
• диапазон установки рабочих частот составляет – от 50 Гц до 2 МГц;
• напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 16 В;
• диапазон регулируемого коэффициента усиления – 52 дБ;
• цифровая фильтрация, 3 типа фильтров: Полосовой, Дифференциальный, Усредняющий;
• электронный тракт прибора состоит из 1-го физического канала с возможностью мультиплексирования при использовании внешних коммутаторов;
• возможность подключения 4-х мультиплексорных блоков;
• подключение до 32-х каналов к одному мультиплексорному блоку;
• внешняя синхронизация;
• световая (4 светодиода) и звуковая сигнализация наличия дефектов;
• автоматическая (фазовая) отстройка от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• возможность подключения и работы с ВТП следующего типа:
• дифференциальный ВТП;
• дифференциальный ВТП, включенный по схеме моста;
• дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
• дифференциальный ВТП, трансформаторного типа;
• абсолютный (параметрический) ВТП;
• абсолютный ВТП трансформаторного типа.

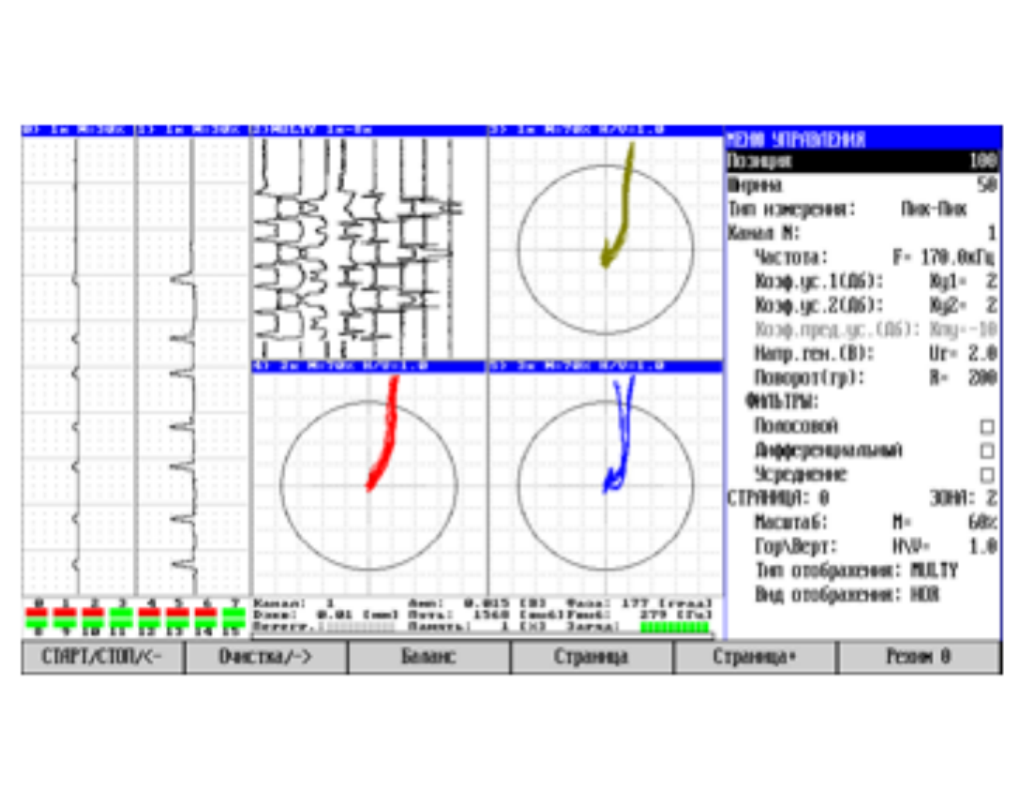

Отображение вихретокового сигнала ВД-132-К-IIIY-ОКО-01 в различных представлениях:

• отображение 4-х зон на одной странице;
• режим MULTY – в одной зоне отображаются ленточные диаграммы, каждая из которых соответствует определенному каналу;
• комплексная плоскость (XY) – позволяет выделять дефекты на фоне помех путем анализа формы сигнала;
• 2D – режим двухмерного отображения дефектов;
• столбиковая диаграмма (BAR).
• время установления рабочего режима дефектоскопа – не более 1 минуты;
• сохранение настроек прибора и результатов контроля на карте памяти compact-flash;
• режим двусторонней связи с ПЭВМ через USB порт (для ввода в ПЭВМ информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПЭВМ в память дефектоскопа);
• возможность подключения датчика пути;
• четыре независимых рамки автоматической сигнализации дефекта (АСД) для каждой зоны отображения;
• оценка глубины и протяженности дефекта;
• возможность смешивания каналов;
• возможность выбора цвета отображения сигнала для каждого канала и смеси индивидуально;
• функция автоочистки экрана;
• встроенные часы и календарь;
• подсветка экрана;
• регулировка яркости экрана;
• контроль перегрузки входного тракта;
• контроль заполнения памяти дефектоскопа;
• контроль степени разряда аккумулятора;
• дружественный мультиязычный интерфейс;
• время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 8 часов;
• электрическое питание дефектоскопа осуществляется от следующих источников:
• блока питания аккумуляторного номинальным напряжением 12 В и номинальной емкостью 9А×час; сети переменного тока напряжением от 187 В до 242 В, частотой (50 ± 1) Гц.

Дополнительное программное обеспечение ВД-132-К-IIIY-ОКО-01

Специализированное программное обеспечение для обработки результатов контроля универсального вихретокового дефектоскопа ВД-ОКО-01 служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.

Основными преимуществами использования программы являются:

• Удобный поканальный просмотр результатов контроля;
• возможность автоматической прокрутки сохраненной дефектограммы с различными скоростями;
• возможность изменения типа отображаемых результатов, а именно отображение сырых данных в режиме: MULTY; 2D; XY.
• цифровая обработка результатов контроля с применением фильтров: Полосового, Дифференциального, Усредняющего.

Полученные во время контроля данные можно обработать используя алгоритмы цифровой фильтрации. Это может улучшить отношение сигнал/шум, выделить полезную составляющую сигнала или подавить сигналы от мешающих факторов (дрейф нуля, колебания руки, изменение геометрических размеров ОК и т.п.)
