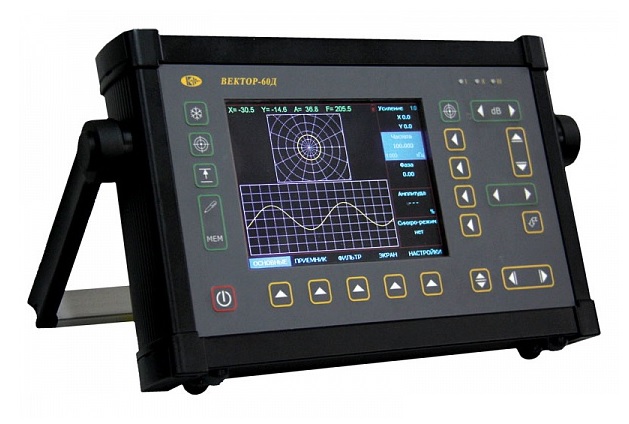

Вихретоковый дефектоскоп ВЕКТОР 60Д
Загрузка...
Новый универсальный вихретоковый дефектоскоп ВЕКТОР версии 60Д с поддержкой динамических (роторных) преобразователей. Дефектоскоп предназначен для контроля металлопродукции на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.
С дефектоскопом ВЕКТОР-60Д могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников.
С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.
Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.
Вихретоковый дефектоскоп ВЕКТОР-60Д сертифицирован Федеральным Агенством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений.
Особенности:
- Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
- Отдельное усиление по осям X и Y
- Режим синхронизации для работы с вихретоковыми роторными преобразователями
- Возможность контроля различных углепластиков
- Контроль композитов на расслоения с использованием импедансных преобразователей
- Большая память настроек и результатов
- Две настраиваемые зоны АСД: коробка и сегмент
- Различные режимы отображения сигнала
- Отлично читаемый на солнечном свету TFT экран
- Морозоустойчивое (от -30С) исполнение
- Различные виды зон АСД с задаваемой логикой определения дефекта
- Богатые функциональные возможности и широкий круг решаемых задач
- Возможность подключения различных вихретоковых преобразователей
- Запоминание большого количества настроек и результатов контроля
- Питание от литий-ионных аккумуляторов
- Встроенное зарядное устройство
Вихретоковый дефектоскоп ВЕКТОР 60Д характеристики:
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | 0 — 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы вектора | 0 — 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, роторный |
| Память настроек | 200 настроек |
| Память результатов | 500 протоколов вихретокового контроля |
| Экран | цветной TFT 640х480 с регулируемой яркостью и |
| Интерфейс | Ethernet |
| Разъемы преобразователей | 1 x Lemo1B + 1 x Lemo0B |
| Время работы | 8 часов от аккумуляторов |
| Внешнее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
| Масса | 4 кг с аккумуляторами |
Вихретоковый дефектоскоп ВЕКТОР 60Д комплект поставки:
Вихретоковый дефектоскоп ВЕКТОР 60Д (базовый комплект):
| Наименование | Кол-во |
| электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 18В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь параметрический ПВР-1 (1 МГц) | 1 |
| преобразователь низкочастотный ПВД-1 (20кГц) | 1 |
| кабель 60-Ethernet-1m для связи с ПК | 1 |
| кабель 60-Ethernet-2m для связи с ПК | 1 |
| Ethernet Switch | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
Вихретоковый дефектоскоп ВЕКТОР 60Д (комплект для вихретокового и импедансного контроля):
| Наименование | Кол-во |
| электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 18В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь параметрический ПВР-1 (1 МГц) | 1 |
| преобразователь низкочастотный ПВД-1 (20кГц) | 1 |
| SP-60 преобразователь импедансный сомещенный |
1
|
| RSP-60 преобразователь импедансный раздельно-сомещенный |
1
|
| кабель 60-Ethernet-1m для связи с ПК | 1 |
| кабель 60-Ethernet-2m для связи с ПК | 1 |
| Ethernet Switch | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
Вихретоковый дефектоскоп ВЕКТОР 60Д (комплект с ротационным преобразователем):
| Наименование | Кол-во |
| электронный блок ВЕКТОР-60Д со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 18В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь параметрический ПВР-1 (1 МГц) | 1 |
| преобразователь низкочастотный ПВД-1 (20кГц) | 1 |
| RVM-15 Роторный блок для дефектоскопа ВЕКТОР-60Д |
1
|
| RT-10 преобразователь роторный для отверстий диам. 10мм |
1
|
| RT-20 преобразователь роторный для отверстий диам. 20мм |
1
|
| кабель Lemo OB — Lemo OB (угл) 1,5m |
1
|
| кабель 60-Ethernet-1m для связи с ПК | 1 |
| кабель 60-Ethernet-2m для связи с ПК | 1 |
| Ethernet Switch | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 |
| кейс для переноски | 1 |
