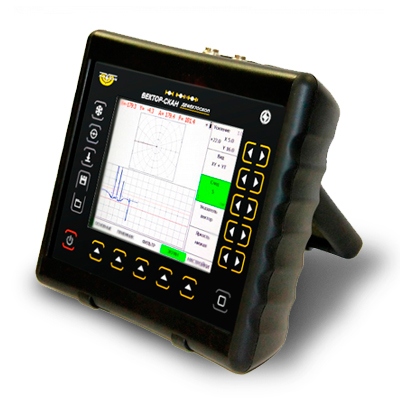

Вихретоковый дефектоскоп ВЕКТОР-СКАН
Загрузка...
Дефектоскоп предназначен для контроля электропроводящих изделий на наличие дефектов типа поверхностных и подповерхностных трещин, коррозии, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, углепластиков и пр. В дефектоскопе реализованы вихретоковый, магнитоиндукционный, импедансный, низкочастотный ультразвуковой и ЭМА методы контроля.
Дефектоскоп может использоваться для измерения толщины защитных покрытий, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и аустенито-ферритного классов а также для оценки глубины поверхностных трещин.
С дефектоскопом ВЕКТОР-СКАН могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи в частотном диапазоне от 10 Гц до 20 МГц, а также любые динамические (роторные) преобразователи, в том числе FOERSTER , ELOTEST и др. при использовании специальных переходников.
Возможно подключение низкочастотных пьезоэлектрических, импедансных и электромагнитно-акустических (ЭМА) преобразователей для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и контроля клеевых соединений с целью выявления таких дефектов как расслоение, непропитка, непроклей.
Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.
Вихретоковый дефектоскоп ВЕКТОР-СКАН внесен в Государственный реестр средств измерений.
Отличительные особенности дефектоскопа ВЕКТОР-СКАН:
Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
Раздельное усиление по X и Y осям
- Режим синхронизации для работы с вихретоковыми роторными преобразователями
- Возможность контроля различных углепластиков
- Контроль композитов и сотовых конструкций с использованием импедансных преобразователей
- Функции измерения электропроводности, содержания ферритной фазы, измерения глубины поверхностных трещин
- Большая память настроек и результатов

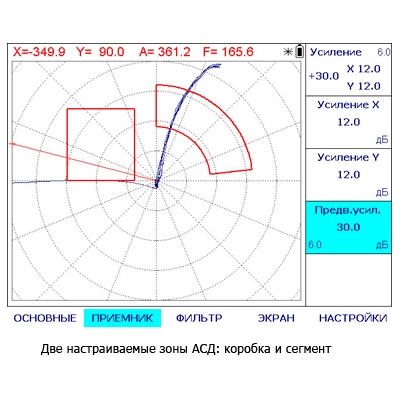

- Две настраиваемые зоны АСД: коробка и сегмент
- Различные режимы отображения сигнала
- Прекрасно читаемый на солнечном свету TFT экран
- Морозостойкое (от -30С) исполнение
- Различные виды зон АСД с программируемой логикой определения дефектов
- Богатые функциональные возможности и широкий круг решаемых задач
- Возможность подключения различных вихретоковых преобразователей
- Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.)
- Запоминание большого количества настроек и результатов контроля
- Питание от литий-ионных аккумуляторов
- Встроенное зарядное устройство
- Легкий эргономичный корпус из ABS пластика
Области применения дефектоскопа ВЕКТОР-СКАН:
- Авиационная и космическая промышленность
- Военная промышленность
- Машиностроение
- Судостроение и судоремонт
- Тепловая и атомная энергетика
- Химическая, пищевая промышленность
Технические характеристики дефектоскопа ВЕКТОР-СКАН:
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы вектора | 0 — 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, ротационный |
| Память настроек | 200 настроек |
| Память результатов | 500 протоколов контроля |
| Дисплей | цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце |
| Интерфейс | USB |
| Разъемы преобразователей | 1 x Lemo0B + 1 x Lemo1B |
| Время непрерывной работы | 10 часов от аккумуляторов |
| Внешнее питание | 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +50° C |
| Размер электронного блока (В x Ш x Д) | 210 мм x 340 мм x 75 мм |
| Масса | 1,5 кг с аккумуляторами |
Комплект поставки дефектоскопа ВЕКТОР-СКАН:
| Наименование: | Количество: |
| электронный блок дефектоскопа со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 18В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| преобразователь параметрический ПВР-1 (1 МГц)* | 1 |
| преобразователь низкочастотный ПВД-1 (20кГц)* | 1 |
| вихретоковый преобразователь ГАЛС-1 (карандаш)* | 1 |
| импедансный преобразователь SP/RSP * | 1 |
| стандартный образец ЭО-ГАЛС | 1 |
| кабель USB для связи с ПК | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт, методика поверки, свидетельство о метрологической поверке) |
1 |
| кейс для переноски | 1 |
