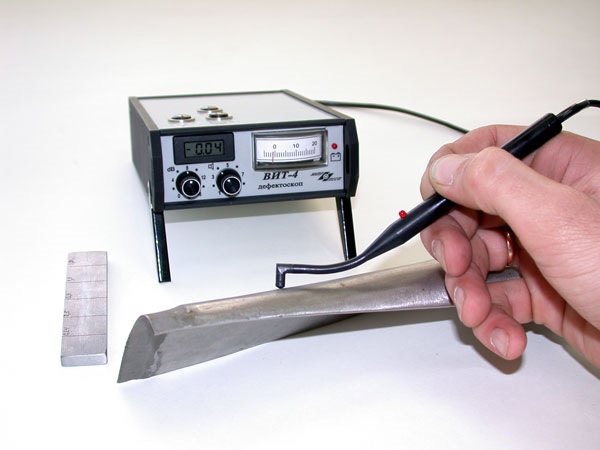

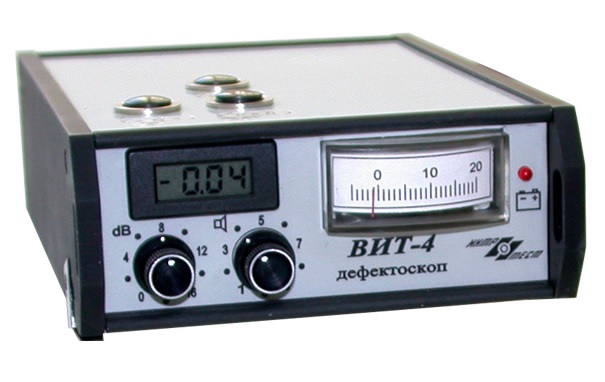

Вихретоковый дефектоскоп ВИТ-4 — переносной вихретоковый прибор для поиска трещин в металле.
Сертификаты и удостоверения на вихретоковый дефектоскоп ВИТ-4:
- Сертификат об утверждении типа средств измерений Российской Федерации. Вихретоковый дефектоскоп ВИТ-4 внесен в Государственные реестр средств измерений РФ;
- Регистрационное удостоверение в Перечне специальных средств измерений гражданской авиации (ССИ) РФ.
Гарантия на вихретоковый дефектоскоп ВИТ-4: 36 месяцев.
Назначение вихретокового дефектоскопа ВИТ-4
Дефектоскоп вихретоковый ВИТ-4 предназначен для обнаружения и оценки глубины поверхностных трещин на изделиях из электропроводящих ферромагнитных и неферромагнитных материалов.
Вихретоковый дефектоскоп ВИТ-4 характеристики:
| Порог чувствительности:
-без покрытия (минимальное значение глубины обнаруживаемых естественных или искусственных трещин длиной не менее 5 мм при шероховатости поверхности до Ra 3.2) глубина, мм, не более -через диэлектрическое покрытие (максимальная толщина покрытия, при которой надежно выявляются естественные или искусственные трещины глубиной 4 мм и более) толщина покрытия, мм, не менее Примечание: Надежное обнаружение трещин предполагает отклонение стрелки не менее, чем на 5 дел. шкалы и обязательное срабатывание световой индикации. |
0.2
2 |
| Суммарная погрешность измерения (по цифровому индикатору) глубины искусственных трещин на образце, входящем в комплект поставки, для доверительной вероятности 0,95 не должна превышать, мм
Примечание: Погрешность нормируется только для трещин до 2 мм глубиной включительно. Погрешность на трещине 4мм не нормируется. |
±(0.05+0.2хН), где Н — значение глубины, обозначенное на образце |
| Рабочее напряжение питания дефектоскопа от батареи 6F22, В | 6 — 9 |
| Потребляемый ток, мА, не более | 7 |
| Габаритные размеры, мм, не более | 40х100х155 |
| Масса с батареей питания, кг, не более | 0.45 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Среднее время восстановления работоспособного состояния, мин, не более | 60 |
| Установленный срок службы до списания, лет, не менее | 8 |
Контрольные образцы КО-Ст, входящие в комплект поставки дефектоскопа, имеют следующие технические характеристики:
1. Номинальные значения и предельные отклонения глубины искусственных дефектов, мм
1 дефект (0,2 + 0,1)
2 дефект (0,5 + 0,2)
3 дефект (1,0 + 0,3)
4 дефект (2,0 + 0,4)
5 дефект (4,0 + 0,5)
Действительное значение глубины каждого искусственного дефекта нанесено на поверхности образца.
2. Ширина искусственных дефектов, мм от 0,1 до 0,2
3. Шероховатость рабочей поверхности образца Ra, мкм, не более 3,2
4. Материал образца — конструкционная углеродистая сталь марки 45 по ГОСТ 1050.
Вихретоковый дефектоскоп ВИТ-4 комплект поставки:
- Дефектоскоп ВИТ-4

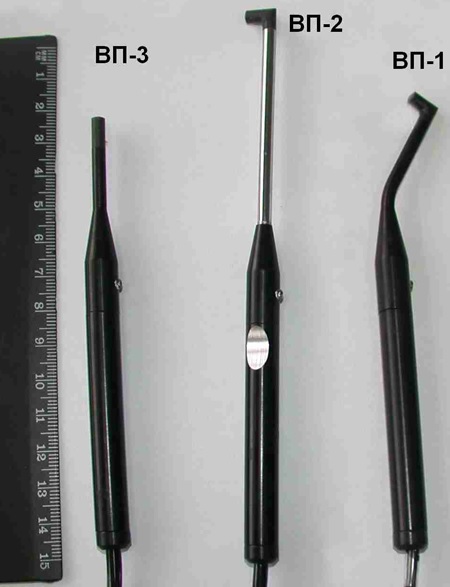

- Вихретоковый преобразователь с соединительным кабелем — ВП
- Контрольный образец с искусственными трещинами (сталь) — Образец КО-Ст
- Контрольный образец с искусственными трещинами (алюминий) — Образец КО-Ал
- Батарея 6F22
- Руководство по эксплуатации РЭ 427672-001-20872624-2003
- Наушники
- Сумка
