Микроволновый сенсор PCE-MWM 220 VHF / измерение влажности в потоке газообразной продукции

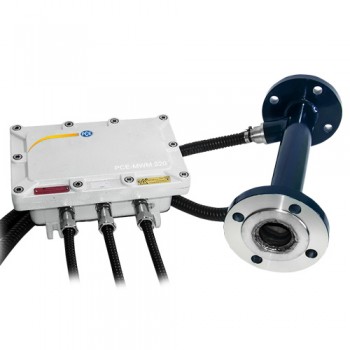

Сенсор PCE MWM 220 VHF разработан специально для измерения влажности газообразных сред и продуктов, а также материалов в жидкой форме. С помощью сенсора вы можете измерять содержание влаги насыщенного пара после его образования в котле. Датчик выполнен в виде трубы с ответными фланцами и легко может быть строен в трубопровод диаметром DN 50, DN 80, DN 100 или DN 125. Датчик рассчитан на давление до 100 bar.
Стандартное исполнение сенсора позволяет использовать его Online / Inline для измерения влажности пара при температуре до +120 °C (Высокотемпературный сенсор позволяет работать до +145 °C). По Вашему заказу мы также можем изменить размеры корпуса, длину, форму датчика, рабочее давление и другие показатели. Встроенный датчик температуры позволяет также измерять температуру потока.
Дополнительно с функцией измерения влажности датчик может использоваться как средство автоматического дозирования и управления.
- Измерение влажности пара и газа до 100%
- Рабочее давление до 100 бар
- Температура эксплуатации до 150 градусов
Преимущества прибора:
- Высокая скорость реакции
- Эффективная автоматизация
- Высокая устойчивость к внешним воздействиям, гидравлическим ударам, давлению
- Высокая коррозионная устойчивость — материал корпуса нержавеющая сталь
Для подключения к системам автоматического управления и контроля компания PCE Instruments предлагает промышленные роутеры
Прибор также может быть использован в комбинации с системой автоматизации (PLS) или в комбинации с датчиком измерения влажности бетона как элемент единой системы управления.
Технические характеристики PCE-MWM 220 VHF:
| Рабочий диапазон | 0 … 100 % |
| Допустимая максимальная ошибка | Δ= 0,035 +0,05·W |
| Температурный диапазон | -40 … +150 °C |
| Рабочая температура | -20 … +120 °C (Стандартная версия) -20 … +145 °C (высокотемпературный вариант) |
| Режим измерения | сканирование |
| Интервал измерения | 1 сек |
| Питание | 24 (18 … 36)В |
| Потребляемый ток | 200 мА |
| Время прогрева | 90 мин |
| Выходы и интерфейсы | RS 485 Modbus RTU, 4-20 mA [RS485: max. длина кабеля 1000 м; 4-20 мА: max. длина кабеля 100 м (max.длина кабеля до SPS)] |
| Давление (PN в соответствии с ISO основано на 0,1 МПа) |
PN 1,6 … PN 100 (до100 bar ≙ 10 МПа) |
| Габариты (сенсора) | DN 50, DN 80, DN 100 oder DN 125 (в зависимости от варианта исполнения) / длина всегда более 400 мм |
| Габариты (электронный блок) | 255 х 170 x 60 мм |
| Класс защиты (сенсор) | IP67 |
| Класс защиты (электронный блок) | IP66 (взрывозащищенный) |
| Класс | IP54 |
| Сенсор | 9 … x кг (в зависимости от толщины стенки и диапазона давления) |
| Вес блока управления | 2 кг |
| Блок электроники | 8 кг |
