Поточный влагомер Фауна-ПМД4 — предназначен для измерения влажности в потоке зерновых и масличных культур и продуктов их переработки в процессе сушки в сушилках шахтного, карусельного и других типов одновременно четырьмя датчиками, установленными в разных местах.
Влагомер реализует диэлькометрический (емкостной) метод измерения влажности и представляет собой микропроцессорный прибор, обеспечивающий вывод на дисплей значений влажности, температуры и названий контролируемых зерновых или масличных культур от датчика по всем каналам, введение автоматической термокомпенсации и ручной коррекции результатов измерений влажности для компенсации влияния внешних воздействующих факторов, выбор контролируемых культур, формирование аналогового сигнала, пропорционального значению влажности измеряемой одним датчиком, выбранного для построения систем автоматического регулирования процесса сушки.

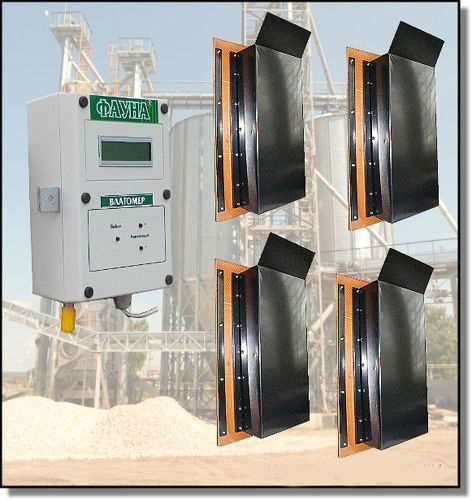

Конструктивно влагомер состоит из датчиков (Д1)-(Д4), и блока индикации и управления (БИУ), соединенных кабелями через расширитель входа (РВ).
Каждый датчик представляет собой две параллельные металлические полосы, образующие конденсатор, и измерительный блок. Изменение электрической емкости конденсатора (датчика) функционально связано с изменениями величины влажности контролируемой культуры. Измерительный блок датчика (Д1)-(Д4) преобразует значения емкости конденсатора в сигнал измерительной информации, который по соединительному кабелю через расширитель входа (РВ) передается в блок индикации и управления (БИУ).
Блок индикации и управления (БИУ) содержит микропроцессор и элементы измерительного преобразователя. На передней панели находится дисплей, кнопка «Выбор» и две кнопки «Коррекция» « + » и « — » для установки режимов работы влагомера. На правой стенке блока находится тумблер включения электропитания. На нижней стенке – разъемы кабеля расширителя входа, сигнального кабеля и ввод шнура питания.
Диапазон измерений влажности | от 4 до 20 % |
Пределы допускаемой основной абсолютной погрешности | ± 1,5 % |
Интервал рабочих температур | датчика — от 0° до 80° С;
блока индикаторного — от 5° до 40° С |
Унифицированный аналоговый выход | 0 — 1,0 В |
Режим работы | непрерывный |
Температурная коррекция измерений | автоматическая |
Ручная коррекция влияющих на измерения факторов | ± 8,0 % |
Потребляемая мощность | 5 ВА |
Габаритные размеры | карусельного датчика — 400 х 80 х64 мм;
просыпного датчика — 170 х270х150 мм; блока индикаторного — 185 х 124 х64мм |
Масса | не более 1000 г |
Длина соединительного кабеля | не менее 15 м |
