Поточный влагомер Фауна-ПМДР2 предназначен для измерения влажности в потоке зерновых и масличных культур и продуктов их переработки в процессе сушки в сушилках шахтного, карусельного и других типов с двумя датчиками, с возможностью увеличения количества датчиков до четырех.
Программное обеспечение (ПО) позволяет производить регистрацию на запоминающих устройствах персонального компьютера (ПК) измеренных значений влажности и температуры в местах установки датчиков, а также отображать эти значения в цифровом и графическом виде на экране ПК.
Влагомер зерна поточный «Фауна–ПМДР2» (влагомер) предназначен для измерения массовой доли влаги (влажности) и температуры в потоке зерновых или масличных культур одновременно в двух точках измерения.
Влагомер может применяться для непрерывного контроля влажности в процессе уборки (в зерноуборочных комбайнах), сушки в сушилках (карусельных, шахтных, барабанных и других) и переработке культур на предприятиях агропромышленного комплекса и пищевой промышленности.
Программное обеспечение (ПО) позволяет производить регистрацию на запоминающих устройствах персонального компьютера (ПК) измеренных значений влажности и температуры в местах установки датчиков, а также отображать эти значения в цифровом и графическом виде на экране ПК.
Влагомер реализует диэлькометрический (емкостной) метод измерения влажности и представляет собой микропроцессорный прибор, обеспечивающий вывод на дисплей значений влажности, температуры и названия контролируемой зерновой или масличной культуры от всех установленных датчиков, введение автоматической термокомпенсации и ручной коррекции результатов измерений влажности для компенсации влияния внешних воздействующих факторов, выбор контролируемых культур, формирование аналогового сигнала, пропорционального значению влажности, измеряемой выбранным датчиком, для построения систем автоматического контроля, регистрации и регулирования процесса сушки.

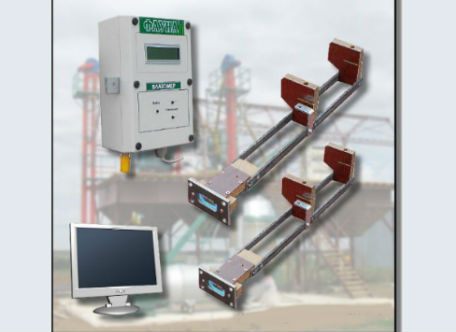

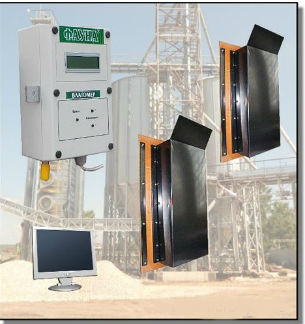

Конструктивно влагомер состоит из датчиков, и блока индикации и управления (БИУ), соединенных кабелями через расширитель входа, и преобразователя интерфейса RS485 в USB для связи с ПК.
Каждый датчик представляет собой две параллельные металлические полосы, образующие конденсатор, и измерительный блок. Изменение электрической емкости конденсатора (датчика) функционально связано с изменениями величины влажности контролируемой культуры. Измерительный блок преобразует значения емкости конденсатора в цифровой код, который по соединительному кабелю через расширитель входа передается в блок индикации и управления (БИУ).
Блок индикации и управления (БИУ) содержит микропроцессор и элементы измерительного преобразователя. На передней панели находится дисплей, кнопка «Выбор» и две кнопки «Коррекция» « + » и « — » для установки режимов работы влагомера. На правой стенке блока находится тумблер включения электропитания. На нижней стенке – разъемы кабеля расширителя входа, сигнального кабеля и ввод шнура питания, а на левой боковой стенке – разъём преобразователя интерфейса RS485 в USB тип В.
Диапазон измерений влажности | от 4 до 20 % |
Пределы допускаемой основной абсолютной погрешности | ± 1,5 % |
Интервал рабочих температур | датчика — от 0° до 80°С;
блока индикаторного — от 5° до 40°С |
Унифицированный аналоговый выход | 0 — 1,0 В |
Режим работы | непрерывный |
Температурная коррекция измерений | автоматическая |
Ручная коррекция влияющих на измерения факторов | ± 8,0 % |
Потребляемая мощность | 5 ВА |
Габаритные размеры | карусельного датчика — 400 х 80 х64 мм;
просыпного датчика — 170 х270х150 мм; блока индикаторного — 185 х 124 х64 мм |
Масса | не более 1000 г |
Длина соединительного кабеля | не менее 15 м |
