Портативная водно-химическая экспресс-лаборатория котловая ВХЭЛ-1

Портативная водно-химическая экспресс-лаборатория котловая ВХЭЛ-1 предназначена для проведения операционного аналитического химического контроля, предусмотренного при водно-химическом контроле котлоагрегатов, паровых газотрубных котлов, паровых и энерготехнологических котлов и котлов-утилизаторов (до 4 МПа), водогрейных котлов и т.п.

Лаборатория ВХЭЛ-1 успешно применяется в учебных целях при изучении методов и технологий водно-химического контроля в специализированных образовательных организациях.

Портативная водно-химическая экспресс-лаборатория котловая ВХЭЛ-1, разработанная и производимая ЗАО «Крисмас+», широко и успешно применяется:

• технологическим персоналом на предприятиях топливно-энергетического комплекса и жилищно-коммунального хозяйства, а также при эксплуатации судового оборудования для проведения операционного аналитического химического экспресс-контроля, предусмотренного при водно-химическом контроле котлоагрегатов, паровых газотрубных котлов, паровых и энерготехнологических котлов и котлов-утилизаторов (до 4 МПа), водогрейных котлов и т.п.;
• сотрудниками служб лабораторного контроля, оказывающими услуги по обеспечению на предприятиях топливно-энергетического комплекса и жилищно-коммунального хозяйства операционного аналитического химического экспресс-контроля, предусмотренного при водно-химическом контроле котлоагрегатов, паровых газотрубных котлов, паровых и энерготехнологических котлов и котлов-утилизаторов (до 4 МПа), водогрейных котлов и т.п.

Водно-химическая экспресс-лаборатория котловая ВХЭЛ-1 имеет сертификат соответствия и полностью соответствует требованиям нормативных документов ТУ 26.51.53-203-82182574-18 (идентичны ТУ 4321-203-82182574-14).

Портативная водно-химическая экспресс-лаборатория котловая ВХЭЛ-1 является простым и универсальным средством, и представляет собой единое модульное изделие со следующим составом:

Каждый модуль представляет собой удобный для переноски, транспортирования и хранения жесткий корпус-укладку, в который компактно и надежно размещены флаконы и пакеты с необходимыми расходуемыми химическими реагентами и растворами, средства измерений, инструментарий, стеклянная посуда и принадлежности для контроля, средства защиты и документация.

Изделие:

• самодостаточно, т.е. содержит в себе все необходимое для автономного использования;
• мобильно, компактно (портативно);
• максимально просто и удобно в эксплуатации;
• независимо от источников энергии за исключением случаев дополнительного освещения рабочего места, подогрева проб при анализе фосфатов и упаривания проб при определении железа;
• экономично (один анализ в среднем стоит не более 129 руб.).

Лаборатория ВХЭЛ-1 содержит драгоценные металлы (1,2 г в пересчете на серебро), не содержит цветных металлов, а также сильнодействующих и ядовитых веществ.
Лаборатория ВХЭЛ-1 позволяет анализировать воду по нескольким показателям одновременно, при наличии соответствующего персонала, в том числе прямо на местах отбора проб.
Контролируемые показатели с помощью портативной водно-химической экспресс-лаборатории котловой ВХЭЛ-1, а также используемые методы, соответствующие им диапазоны определяемых концентраций и объемы отбираемых проб приведены в таблице (вкладка «Характеристики»).
Все реализуемые в лаборатории ВХЭЛ-1 методы определений соответствуют актуальным отраслевым методам на основе действующих нормативных документов.

При необходимости контроля более широкого перечня компонентов ЗАО «Крисмас+» предлагает несколько модификаций данной лаборатории (ВХЭЛ-2 и ВХЭЛ-3), а также ряд специальных тест-комплектов.

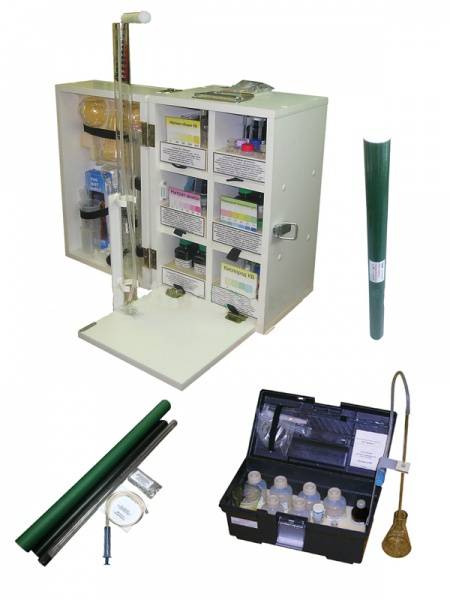

Лаборатория ВХЭЛ-1 обеспечивает комфортное и эффективное проведение химического экспресс-контроля непосредственно в производственных условиях, при отсутствии химической лаборатории или в дополнение к ней. Основу изделия составляет навесной ящик. Он же является главным модулем изделия.

Его корпус представляет собой раскрывающийся ящик-укладку из водоустойчивого пластика достаточной прочности, снабженный замком и ручкой для переноски, а также комплектом крепежа для размещения изделия на стене (при необходимости). Внутри укладки размещены основные расходуемые реагенты, растворы, инструментарий, лабораторная посуда, материалы и документы.

Ящик имеет откидную полку-столик для размещения реактивов и принадлежностей при проведении определений. Укомплектован двумя стойками-штативами: одна используется при титровании для размещения пипетки, соединенной со шприцем гибкой трубкой, другая для размещения стеклянной трубки при определении мутности/прозрачности.

Ящик-укладка имеет комплект крепежа для размещения его на стене для более жесткой фиксации. Размещение ящика-укладки на стене производится потребителем.

Укладка ящика выполнена по секционному принципу и включает 6 секций, в каждой из которых размещены средства для выполнения определений на соответствующие показатели. Секции расположены на полках в шести не сообщающихся отделениях. Секции извлекаются оператором из ящика и могут располагаться на откидной полке-столике. Лабораторная посуда частично размещена на внутренней стороне дверцы.

Подробная и достаточная информация по составу, методикам и технологиям работы с портативной водно-химической экспресс-лабораторией котловой ВХЭЛ-1 с поясняющими иллюстрациями приведена в комплекте документации на лабораторию.

Дополнительно ЗАО «Крисмас+» разработало и типографским способом выпустило специальное иллюстрированное поясняющими картинками издание, в котором подробно описаны методики проведения исследований с помощью портативной водно-химической экспресс-лаборатории котловой ВХЭЛ во всех ее модификациях: «Водно-химическая экспресс-лаборатория котловая ВХЭЛ». Руководство по применению РП 203-82182574-15».

Настоящее руководство регламентирует действия оператора при выполнении текущего операционного аналитического химического контроля показателей качества воды и пара при водно-химическом контроле.

Все расходные материалы, оборудование и принадлежности отечественного производства, разработаны и производятся ЗАО «Крисмас+» и легко восполняются при обращении в предприятие-изготовитель.

Рекомендации производителя по дополнительной комплектации лабораторий оборудованием, необходимой мебелью и приборами:

Рекомендуемые категории лабораторий в зависимости от типа котельных (РД 24.031.120-91):
