Высокотемпературные инфракрасные термометры (пирометры) «КМ6ст-Термикс» и «КМ6ст-ТермиксК»

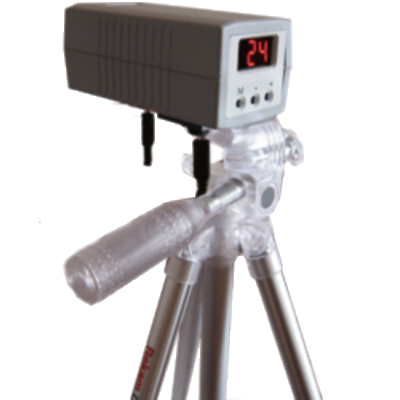

Высокотемпературные инфракрасные термометры (пирометры)  «КМ6ст-Термикс» и «КМ6ст-ТермиксК» предназначены для бесконтактного измерения температуры. Пирометры с широким диапазоном измеряемых температур и высокими показателями визирования. Возможность крепления на штатив. Токовый, вольтовой, цифровой выходы. Различные варианты конструктивного исполнения. Диапазон температур: 350…2500; 550…2000ºС. Оптика: 300:1; 200:1. Спектральный диапазон: 1-1,6, 0,8-1,1мкм.

Важной особенностью данной модели является очень высокий показатель визирования в малогабаритном корпусе (120х60х148 мм), а также резко очерченное поле зрения, что видно из приведенных ниже данных.

При увеличении диаметра излучающей полости черного тела в 10 раз (тепловой поток во входной зрачок пирометра увеличивается при этом в 100 раз), показания пирометра возрастают лишь на 1,5%. При уменьшении расстояния до излучающей полости в 3 раза (с 1,2м до 0,4м) показания пирометра возрастают на 0,25%. Такие характеристики пирометра особенно важны при измерении температуры объектов, сильно различающихся по своим размерам, при этом расстояние до объекта может существенно меняться в процессе измерений.

В пирометрах «Термикс» и «ТермиксК» оптический прицел имеет конструктивный параллакс, величина которого определяется расстоянием между осью инфракрасного канала и линией визирования объекта через оптический прицел. При показателе визирования 100:1 это расстояние минимально и равно 30мм в плоскости входного зрачка пирометра, что значительно меньше, чем в пирометрах «Кельвин» и «КМ». Так как центр перекрестия прицела совмещается при юстировке с центром поля зрения пирометра на определенном расстоянии, то при изменении расстояния до объекта измерения точность наведения на объект снижается, но она тем выше, чем меньше значение конструктивного параллакса (см. рисунок).

Пирометры серий «Термикс» и «ТермиксК» обладают узконаправленной диаграммой поля зрения, что позволяет проводить измерения через отверстия небольшого диаметра в стенках большой толщины, а работа в узком спектральном диапазоне на коротких длинах волн существенно повышает точность измерений в реальных условиях по сравнению с широкоспектральными пирометрами. Необходимо подчеркнуть, что по данным характеристикам пирометры серий «Термикс» и «ТермиксК» значительно превосходят пирометры серий «Кельвин» и «КМ».

Области применения:

плавка металлов и стеклоплавильные печи; термическая обработка металлов, непрерывное литье, горячая штамповка; электронно-лучевые печи для переплавки; сварка; обработка индукционным нагревом, вакуумное плавление; термическая обработка полупроводниковых пластин

Особенности инфракрасного термометра (пирометра) «КМ6ст-Термикс» и «КМ6ст-ТермиксК»:

• Новые функциональные возможности на базе современного микропроцессора
• Работа в узком спектре на коротких длинах волн, что обеспечивает более высокую точность измерения
• Высокое оптическое разрешение
• Лазерный целеуказатель, оптический прицел
• Прочный пластмассовый корпус

Основные функции:

• Лазерный целеуказатель
• Измерение максимальной и минимальной температур
• Сигнализация максимальной и минимальной пороговых температур световая и звуковая
• Одновременная установка 2-х пороговых температур с сигнализацией выхода за границы диапазона
