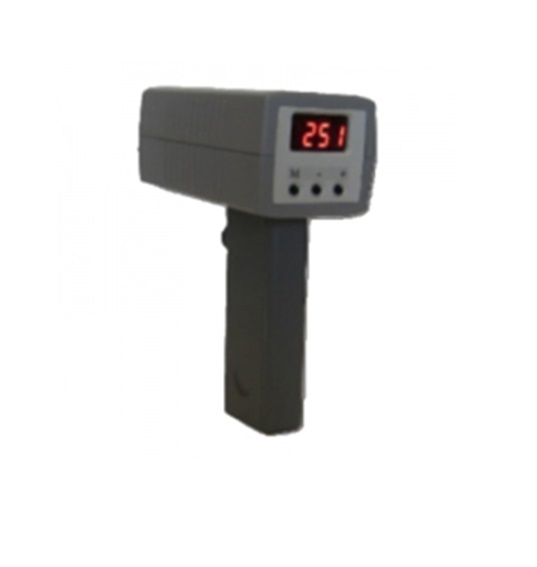

Высокотемпературные пирометры (ИК-термометры) «КМ6-Термикс» и «КМ6-ТермиксК»

Высокотемпературные пирометры (ик-термометры) «КМ6-Термикс» и «КМ6-ТермиксК» — коротковолновые пирометры, предназначены для бесконтактного измерения температуры. Диапазон: 350…2300; 600…2300ºС. Оптика: 300:1; 100:1. Спектральный диапазон: 1-1,6; 0,8-1,1 мкм.

Области применения: плавка металлов и стеклоплавильные печи; термическая обработка металлов, непрерывное литье, горячая штамповка; электронно-лучевые печи для переплавки; сварка; обработка индукционным нагревом, вакуумное плавление; термическая обработка полупроводниковых пластин

Важной особенностью данной модели является очень высокий показатель визирования в малогабаритном корпусе (120 х 60 х 148 мм), а также резко очерченное поле зрения, что видно из приведенных ниже данных.

При увеличении диаметра излучающей полости черного тела в 10 раз (тепловой поток во входной зрачок пирометра увеличивается при этом в 100 раз), показания пирометра возрастают лишь на 1,5%. При уменьшении расстояния до излучающей полости в 3 раза (с 1,2 м до 0,4 м) показания пирометра возрастают на 0,25%. Такие характеристики пирометра особенно важны при измерении температуры объектов, сильно различающихся по своим размерам, при этом расстояние до объекта может существенно меняться в процессе измерений.

В пирометрах «Термикс» и «ТермиксК» оптический прицел имеет конструктивный параллакс, величина которого определяется расстоянием между осью инфракрасного канала и линией визирования объекта через оптический прицел. При показателе визирования 100:1 это расстояние минимально и равно 30мм в плоскости входного зрачка пирометра, что значительно меньше, чем в пирометрах «Кельвин» и «КМ». Так как центр перекрестия прицела совмещается при юстировке с центром поля зрения пирометра на определенном расстоянии, то при изменении расстояния до объекта измерения точность наведения на объект снижается, но она тем выше, чем меньше значение конструктивного параллакса.

Пирометры серий «Термикс» и «ТермиксК» обладают узконаправленной диаграммой поля зрения, что позволяет проводить измерения через отверстия небольшого диаметра в стенках большой толщины, а работа в узком спектральном диапазоне на коротких длинах волн существенно повышает точность измерений в реальных условиях по сравнению с широкоспектральными пирометрами. Необходимо подчеркнуть, что по данным характеристикам пирометры серий «Термикс» и «ТермиксК» значительно превосходят пирометры серий «Кельвин» и «КМ».

Особенности инфракрасного термометра (пирометра) «КМ6-Термикс» и «КМ6-ТермиксК»:

• Новые функциональные возможности на базе современного микропроцессора
• Работа в узком спектре на коротких длинах волн, что обеспечивает более высокую точность измерения
• Высокое оптическое разрешение
• Лазерный целеуказатель, оптический прицел
• Прочный малогабаритный металлический корпус

Основные функции:

• Лазерный целеуказатель
• Измерение максимальной и минимальной температур
• Сигнализация максимальной и минимальной пороговых температур световая и звуковая
• Одновременная установка 2-х пороговых температур с сигнализацией выхода за границы диапазона

*Работа в режимах измерения Тмакс или Тмин с одновременной сигнализацией пороговых температур

• Фиксация последнего значения с автоматическим отключением через 8 с
• Встроенная память на 100 значений
• Индикация разряда батарей

* Данный режим возможен исключительно в ИК-термометрах «КМ»
