Хомут-диафрагма XRS МП для панорамных рентгеновских аппаратов серии Eresco 32/52 предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Хомут-диафрагму целесообразно применять в случае необходимости осуществлять радиографический контроль панорамным рентгеновским аппаратом в режиме фронтального (направленного) просвечивания.
Использование Хомут-диафрагмы значительно уменьшает уровень опасного воздействия ионизирующего излучения на персонал и способствует повышению качества снимка за счет снижения распространения отраженного и рассеянного излучений. Дополнительная заглушка позволяет использовать хомут-диафрагму XRS МП для полного перекрытия первичного пучка ионизирующего излучения во время тренировки рентгеновской трубки и тестирования оборудования во время проведения профилактических или ремонтных работ.
Тренировка производится с целью повышения электрической прочности рентгеновской трубки путем поглощения остаточных газов металлов спирали накала и анода, образующихся в результате эксплуатации и хранения. Процесс является обязательным как для сохранения эксплуатационных характеристик новых трубок на максимально длительный срок (установление постоянства в характеристиках), так и для восстановления работоспособности трубок, которые не использовались длительное время.
В зависимости от времени неиспользования рентгеновской трубки, процесс тренировки может потребовать от половины до максимального напряжения рентгеновского аппарата:
В рентгеновских аппаратах Eresco предусмотрена программа автоматической тренировки — постепенное переключение на 5 кВ с автоматическим плавным перезапуском при пробоях в трубке. Длительность цикла тренировки может составлять от 1 до 40 минут.
Хомут-диафрагма с заглушкой позволяет уменьшить радиационно-опасную зону и обеспечить повышенную безопасность персонала в течение всего периода тренировки рентгеновской трубки. Заглушка легко устанавливается в рентгеновский аппарат и также легко снимается по окончанию тренировки.

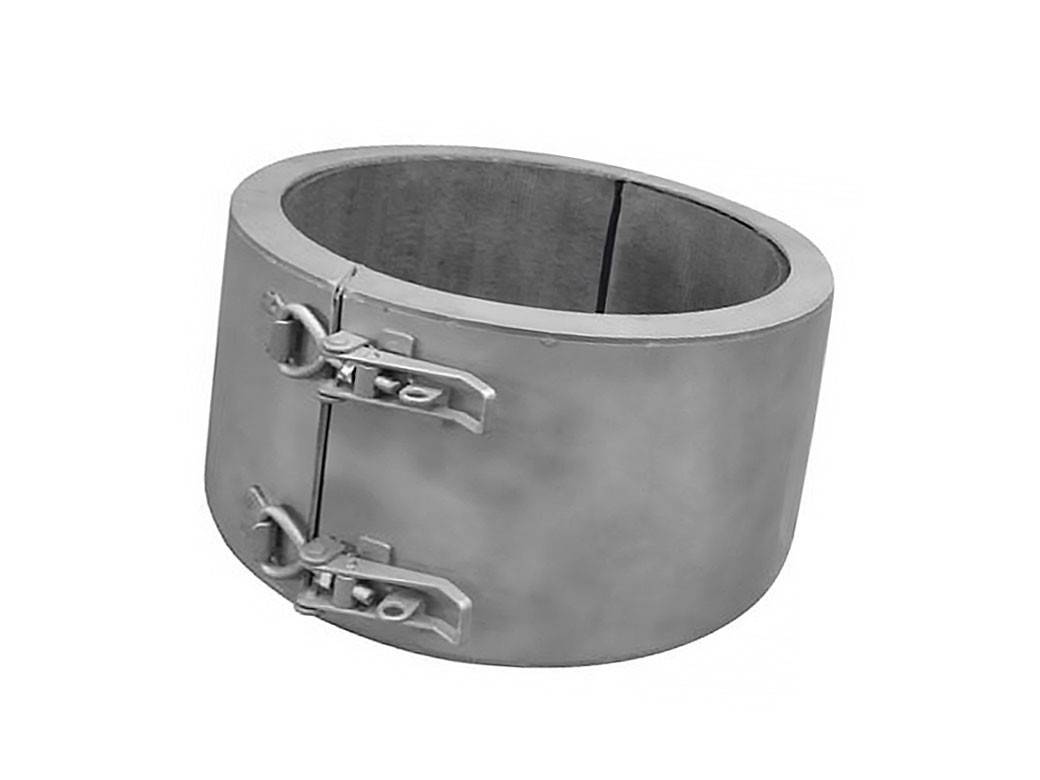

Модификация XRS МП-0 не имеет окна и служит исключительно для перекрытия первичного пучка ионизирующего излучения.
При проведении радиографического контроля в полевых условиях с использованием панорамных рентгенаппаратов при фронтальном просвечивании необходимо обеспечить радиационную безопасность персонала. Хомут-диафрагма XRS МП блокирует распространение панорамного ионизирующего излучения и задает угол, достаточный для проекции излучения в пределах границ объекта контроля.
Хомут-диафрагма XRS МП устанавливается на моноблок излучателя и надежно закрепляется двумя фиксаторами. Заглушка диафрагмы закрепляется вручную двумя барашковыми винтами. Никаких дополнительных инструментов не требуется. Резиновая прокладка обеспечивает плотность примыкания к корпусу рентгенаппарата и защиту аппарата от механических повреждений.
Изготавливаются модификации хомут-диафрагмы XRS МП для рентгеновских аппаратов Eresco 32 MF4-C и для рентгеновских аппаратов Eresco 52 MF4-C. Размер окна диафрагмы соответствует требуемой технологической карте контроля, при этом в заказе может быть указан либо типоразмер используемой пленки и фокусное расстояние (например пленка 400×100 мм, фокусное расстояние 700 мм), либо необходимый телесный угол пучка рентгеновского излучения (например телесный угол 30×10 град.), либо непосредственно размер окна диафрагмы (например окно 60×15 мм). Хомут-диафрагма может поставляться как с заглушкой, так и без неё. Модификация XRS МП-0 не имеет окна.
Наименование параметра | Значение |
Материал | Свинец, нержавеющая сталь |
Свинцовый эквивалент, мм | 14 |
Ширина хомут-диафрагмы, мм | 116 |
Внутренний диаметр хомут-диафрагмы, мм | 160/190 |
Наружный диаметр хомут-диафрагмы, мм | 204 |
Габаритные размеры (Д × В × Ш), мм | 230 × 204 × 116 |
Масса, кг, не более | 10,5 |
* Технические характеристики приведены в качестве примера и соответствуют исполнению изделия для рентгеновского аппарата Eresco 32 MF4. Характеристики хомут-диафрагм для других моделей панорамных рентгеновских аппаратов могут отличаться.
Наименование | Количество |
Хомут-диафрагма XRS МП для р/а Eresco | 1 шт. |
Заглушка свинцовая (опционально) | 1 шт. |
Комплект крепежных элементов | 1 шт. |
Паспорт | 1 шт. |
