Знаки маркировочные ЭЛИТЕСТ №6 (цифры)
Загрузка...

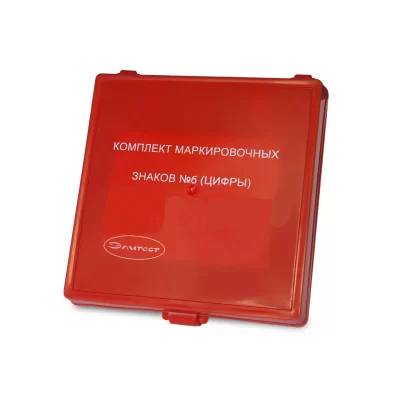

Комплект маркировочных знаков ЭЛИТЕСТ №6 (цифры) предназначен для разметки и обозначения радиографических снимков.
Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.
В набор маркировочных знаков ЭЛИТЕСТ №6 (цифры) входят:
- Цифры: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, знаки «дефис», «стрелка» − по 30 шт. каждая.
- Пеналы − 5 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным цифровым обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
- Пинцет − 1 шт.
Параметры маркировочных знаков ЭЛИТЕСТ №6 (цифры): высота − 8; ширина − 5; толщина − 1,5.
Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.
Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.
Технические характеристики ЭЛИТЕСТ №6 (цифры):
| Наименование комплекта знаков | Копий знаков (шт.) |
Копий знаков «дефис» и «стрелка» (шт.) |
Высота (мм) |
Ширина (мм) |
Толщина (мм) |
Стоимость (руб.) |
| Буквы кириллица | ||||||
| Знаки ЭЛИТЕСТ №1 (кириллица) | 20 | — | 5 | 3,2 | 1 | 2 200 |
| Знаки ЭЛИТЕСТ №2 (кириллица) | 20 | — | 8 | 5 | 1,5 | 1 700 |
| Знаки №3 (кириллица) | 10 | — | 12 | 7,7 | 2,5 | 2 300 |
| Знаки №4 (кириллица) | 5 | — | 18 | 11,5 | 5 | 2 300 |
| Буквы латиница | ||||||
| Знаки ЭЛИТЕСТ №1 (латиница) | 20 | — | 5 | 3,2 | 1 | 2 000 |
| Знаки ЭЛИТЕСТ №2 (латиница) | 20 | — | 8 | 5 | 1,5 | 2 000 |
| Цифры | ||||||
| Знаки ЭЛИТЕСТ №5 (цифры) | 30 | 20 | 5 | 3,2 | 1 | 1 700 |
| Знаки ЭЛИТЕСТ №6 (цифры) | 30 | 30 | 8 | 5 | 1,5 | 1 300 |
| Знаки №7 (цифры) | 20 | 10 | 12 | 7,7 | 2,5 | 2 000 |
| Знаки №8 (цифры) | 10 | 5 | 18 | 11,5 | 5 | 2 000 |
| Наименование комплекта литер | Копий знаков (шт.) |
Копий знаков «дефис» и «стрелка» (шт.) |
Высота литер/знаков (мм) |
Ширина литер/знаков (мм) |
Толщина литер/знаков (мм) |
Стоимость (руб.) |
| Литеры №2 (кириллица) | 10 | — | 25/8 | 5/5 | 5/1,5 | 1 970 |
| Литеры №2 (латиница) | 10 | — | 25/8 | 5/5 | 5/1,5 | 3 000 |
| Литеры №6 (цифры) | 15 | 15 | 25/8 | 5/5 | 5/1,5 | 1 670 |
| Литеры №2 + №6 (буквы и цифры) | 10/15 | 10 | 25/8 | 5/5 | 5/1,5 | 3 300 |
