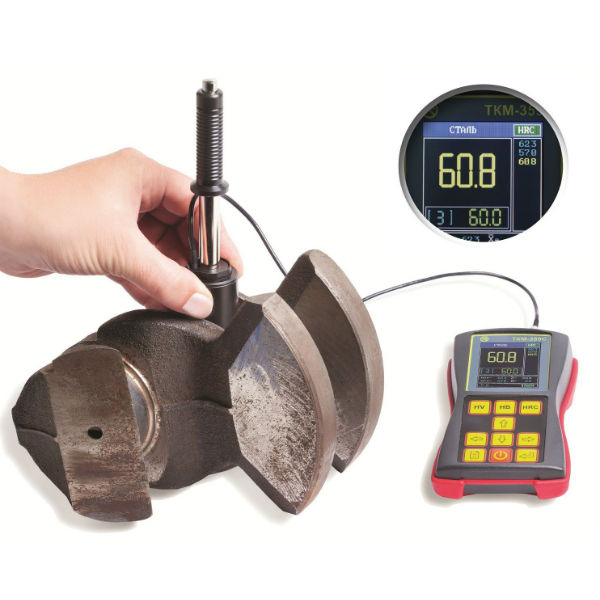

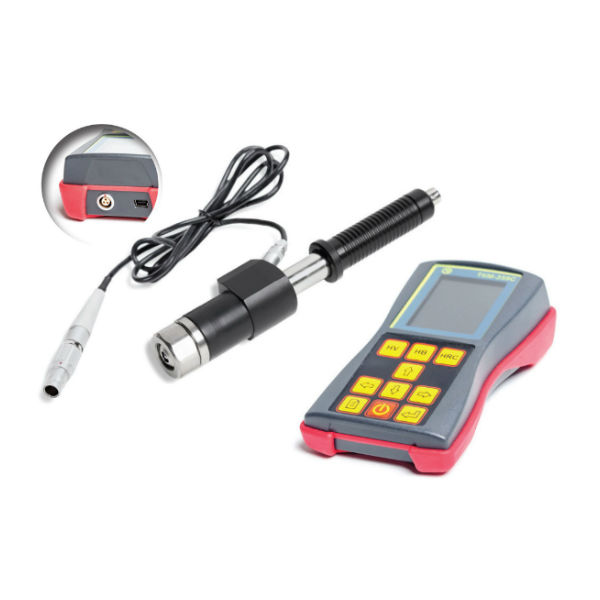

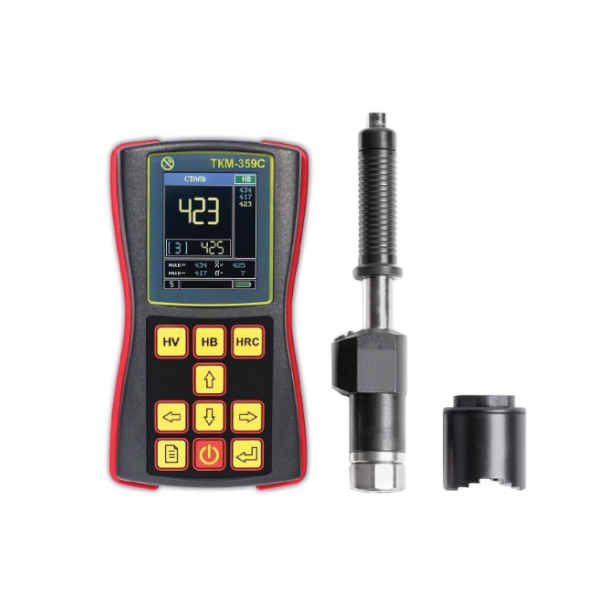

Динамический твердомер ТКМ-359C «Специальный»
Динамический твердомер ТКМ-359С - это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в...
Загрузка...В наличии много
131411 руб.RUB
Цена без скидки: 135476
-3%
Экономия 4065
Динамический твердомер ТКМ-359С — это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.
Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.
Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.
«Базовый» комплект содержит все необходимое для решения основной массы задач неразрушающего контроля методом твердометрии.
ТКМ-359С выполняет контроль твердости:
- всех основных типов металлов и сплавов без введения дополнительных калибровок:
- конструкционные и инструментальные коррозионно-стойкие, жаропрочные, нержавеющие стали и сплавы,
- сплавы цветных металлов, чугунов, алюминия, бронзы, латуни;
- поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.);
- изделий сложной конфигурации (зубьев шестерен, труб, валов);
- тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
ТКМ-359С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества динамического твердомера
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Возможность идентификации материалов в заготовительном производстве.
- Малая чувствительность к кривизне изделия и шероховатости поверхности.
- Контроль характера изменения твердости по поверхности изделия.
- Контроль «объемной твердости».
- Измерение твердости в труднодоступных местах.
- Пространственное положение датчика не влияет на результат измерения.
- Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
- Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
твердостью индентора и позиционирующей насадкой.
Особенности конструкции ТКМ-359С
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти.
- Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости.
- Программирование:
— дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
— дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
— дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Требования к контролируемому изделию:
| Масса более 5 кг, толщина более 6 мм | дополнительная подготовка не требуется |
| Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм | дополнительная подготовка не требуется |
| Остальные изделия | изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика | |
Режимы работы твердомера ТКМ-359C
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение специальных задач |
Интеллектуальная система статистической обработки результатов измерений
Параметры статистической обработки серии измерений
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
- Автоматический отброс результатов, некорректно проведенных замеров.
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора
- Вычисление среднего значения, среднеквадратичного отклонения.
- Вычисление максимума и минимума в группе результатов замеров.
- Вычисления относительно заданных значений твердости.
- Выборки результатов относительно заданных значений твердости.
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам: | |
| по Бринеллю | 90 — 450 HB |
| по Роквеллу | 20 — 70 HRC |
| по Виккерсу | 240 — 940 HV |
| Погрешность, определяемая при калибровке по мерам твердости 1-го разряда | |
| по Бринеллю | 10 HB |
| по Роквеллу | 1,5 HRC |
| по Виккерсу | 12 HV |
| Относительная приведенная погрешность при штатной поверке по мерам твердости 2-го разряда | 3-5 % в зависимости от диапазона |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда | |
| по Бринеллю | |
| в диапазоне (90…150) НВ | ±10 НВ |
| В диапазоне (150…300) НВ | ±15 НВ |
| В диапазоне (300…450) НВ | ±20 НВ |
| по Роквеллу | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240…500)HV | ±15 HV |
| в диапазоне (500…800)HV | ±20 HV |
| в диапазоне (800…940)HV | ±25 HV |
| Диапазоны контроля твердости по предустановленным дополнительным шкалам для различных материалов | |
| Серые чугуны (с пластинчатым графитом) | 90–335 HB |
| Ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом) | 130–390 HB |
| Легированные, инструментальные стали | 80–900 HV
20–70 HRC |
| Алюминиевые сплавы | 30–160 HB |
| Латуни (медно-цинковые сплавы) | 40–175 HB
14–95 HRB |
| Бронзы (медно-оловянные, медно-алюминиевые) | 60–290 HB |
| Диаметр площадки на поверхности изделия для установки датчика | от 7 мм на плоскости |
| Число замеров для вычисления среднего значения | 1–99 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Время одного замера твердости | 2 сек. |
| Емкость памяти результатов измерений | 12 400 |
| Число шкал, программируемых пользователем | 3 |
| Число возможных дополнительных калибровок к шкалам твердомера | по 5 для каждой шкалы |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса датчиков не более | 300 г |
| Диапазон рабочих температур | -15 … + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |

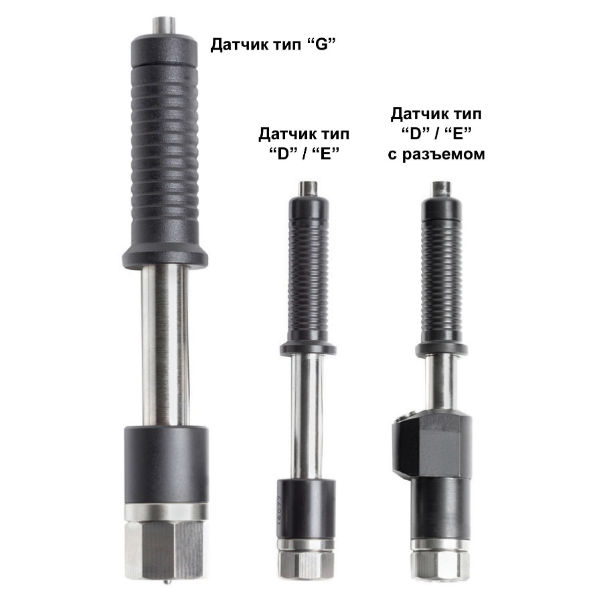

Характеристика датчиков ТКМ-359С
| Фото | Тип датчика |
Длина, мм |
Диаметр, мм |
Рекомендуемая масса/толщина/шероховатость контролируемого изделия | Применение | Примечание |
 |
«D» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Решение основной массы задач контроля. | Штатный датчик. |
| «E» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Имеет индентер из поликристалла — кубического нитрида Бора. Для массового контроля материалов повышенной твердости. |
Используется в случае
невозможности применения УЗ твердомера ТКМ-459.
|
|
 |
«G» | 200 | 29 | 6 кг/55 мм/Ra 7,2 | Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. |
*Энергия удара увеличена в 10 раз.
Допускается использование только
на твердости менее 450 НВ.
|
*По сравнению со стандартным датчиком тип «D».
Комплект поставки ТКМ-359C «Специальный»:
| Составляющие комплекта | «Базовый» | «Специальный» | «Максимум» |
| Электронный блок твердомера | v | v | v |
| Аккумулятор (заранее установлен в прибор) | v | v | v |
| Датчик тип «D» | v | ||

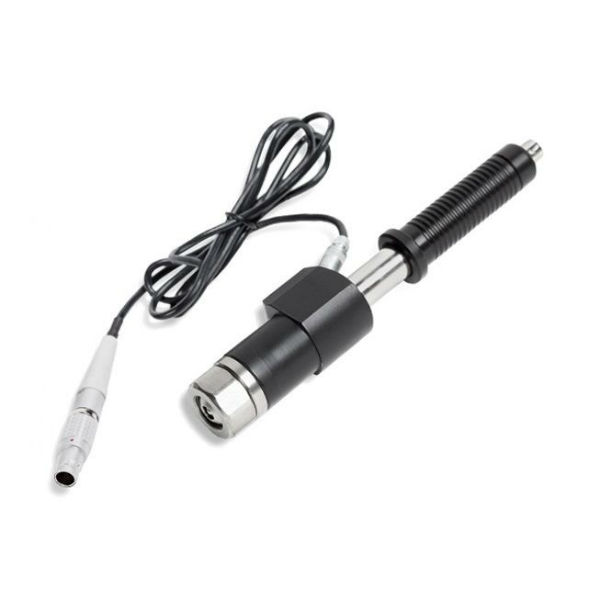

| Датчик тип «D» с разъемом | v | v | |
| Датчик тип «E» с разъемом | v | ||
| Датчик тип «G» | v | ||
| Позиционирующая насадка «Z-359» для сложных поверхностей | v | v | |
| Зарядное устройство | v | v | v |
| Соединительный кабель для датчика | 2 шт. | 2 шт. | |
| Контрольный образец для твердомера | v | v | |
| Комплект мер твердости МТБ | v | ||
| CD-диск с программным обеспечением | v | v | v |
| Руководство по эксплуатации (совмещенное с паспортом) | v | v | v |
| Свидетельство о поверке (или отметка в РЭ) | v | v | v |
| Кабель для подключения к ПК | v | v | v |
| Защитный чехол | v | v | v |
| Манжета для фиксации прибора на руке оператора | v | v | v |
| Ремень для фиксации прибора на груди оператора | v | v | v |
| Сумка для переноски и хранения | v | ||
| Специализированный кофр для безопасной переноски и хранения | v | v |
- Сменные датчики для выполнения различных задач.
- Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм.
- Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75).
- Соединительные кабели.
- Запасные аккумуляторы.
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
