Комплект с расширенной индикацией выходных параметров генератора.

Рекомендуемые области применения

  • Электроэнергетика.

Назначение Успех АТГ-425.15Э

  • Поиск кабеля пассивным методом.
  • Определения мест повреждения кабеля акустическим и электомагнитным способом.
  • Проведения работ по поиску скрытой проводки.
  • Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
  • Обследования участков местности перед проведением земляных работ.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.
  • Контроль изоляции защитных покрытий.

Особенности Успех АТГ-425.15Э

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Генератор «АГ-105»
ПараметрЗначение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимыВстроенная передающая антенна «LC»
Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12 сек
Частота следования посылок 1 Гц
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥5 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
3 — при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
0,1 — при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥32 — в двухчастотном режиме модуляции «2F»
40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥20 — При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 — При частоте 32768 Гц «33»
Источники питания
Напряжение питания7…15 В
Батарейный комплект «тип С×8»8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)Аккумулятор «12 В» (например, автомобильный)
Выходное напряжение 11…14 В при токе не менее 4 А
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15 В, мощность 60 Вт
Время работы («жизненный цикл» зависит от качества батарей)При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт ) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерацииПропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкойАвтоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
— ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
— ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33».
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации«Контактное» подключение с «возвратом тока через землю»
«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
«Бесконтактное» подключение с применением внешней передающей антенны «АН»
«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощностиТехнология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм216х180х105 мм
Вес, кг2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации-30…+50 ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпусаIP65 (при закрытой крышке корпуса — кейса)



Приемник «АП-027»
ПАРАМЕТРДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный / импульсный»Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)0,05…8,6 кГц0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB120 dB
Визуальная индикацияЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.
Встроенный излучатель — синтезированный звук ЧМ.
ПитаниеНапряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатации-20ºС…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220*102*42 мм
Масса электронного блока, не более0,46 кг



Электромагнитный датчик «ЭМД-247»
ПараметрЗначение
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)



Датчик акустический «АД-227»
ПараметрЗначение
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,5

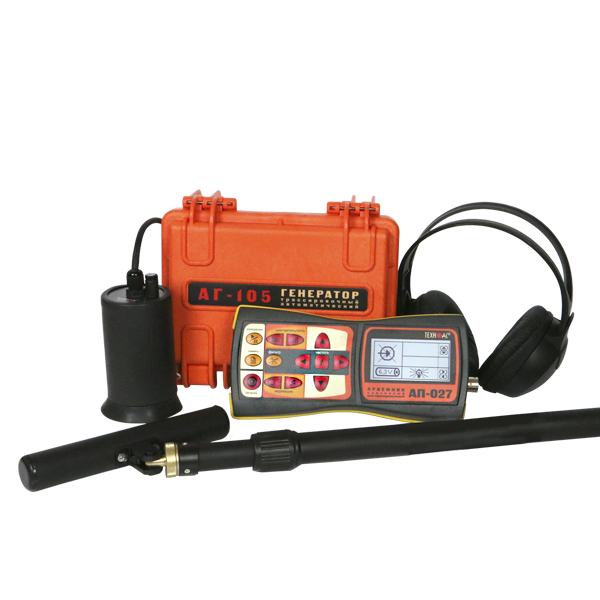

  • Генератор «АГ-105»
  • Приемник «АП-027»
  • Электромагнитный датчик «ЭМД-247»
  • Комплект акустического датчика «АД-227»
  • Головные телефоны
  • Сумка
  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-105»
  • Накладная рамка «НР-117»
  • Комплект «АДМ-227»
  • Индукционная антенна «ИЭМ-301.5»
  • Площадка для установки АД в снег или мягкий грунт
