Прибор-моноблок с мощным генератором с расширенной индикацией и визуализацией оси коммуникации

Рекомендуемые области применения

  • Энергетика с протяженными коммуникациями

Назначение

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции и решаемые задачи

  • поиск неисправностей кабельных линий;
  • определение положения подземных коммуникаций в режиме «Трасса» и «График»;
  • прямое цифровое измерение глубины их залегания на всех рабочих частотах;
  • указание направления отклонения от оси коммуникации в режиме «Трасса»;
  • измерение силы тока в коммуникации;
  • поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
  • функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
  • одновременная работа со встроенными и внешними датчиками.

Особенности приемника «АП-019.1»

  • Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
  • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
  • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
  • Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
  • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
  • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
  • Различные режимы индикации (цифровая, график).
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
  • Работа в зимних условиях до -20°С.

Особенности генератора «АГ-120Т»

  • Возможность выбора частоты генерируемого сигнала;
  • Возможность выбора мощности генератора в зависимости от решаемых задач;
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
  • Автоматические выключения генерации при длительном простое;
  • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Технические характеристики:

Приемник «АП-019.1»
Параметр Значение
Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью
  • Автоматическое — для 2D отображения «Трасса».
  • Полуавтоматическое или ручное (по выбору) — для «Графиков».
  • Автоматическое или ручное (по выбору) — для режима «2-частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0….9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,01….9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры
  • параметры настройки и управления
  • 2D визуализация положения трассы относительно прибора
  • графики уровня сигнала с датчиков
  • глубина залегания трассы
  • ток сигнала
Звуковая индикация Встроенный излучатель:
— синтезированный звук ЧМ
— звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,1 кг
Генератор «АГ-120Т»
Частоты генерируемого сигнала Диапазон 200…9999
Режимы генерации
режим 1 непрерывный
режим 2 кратковременные посылки импульсов
режим 3 трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме:
— непрерывная и трехчастотная генерация, А
— импульсные посылки, А
10
15
Максимальное выходное напряжение, В
— при работе в безопасном режиме
— при автономном питании
— с добавлением внешнего аккумулятора 12В
— при питании от сетевого блока
24
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
— при автономном питании 120 непрерывно и «3F»
— с добавлением внешнегоаккумулятора 12В 180 непрерывно и «3F»
— от сетевого блока питания, Вт 70
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм 305х270х194
Масса электронного блока, не более, кг 12
Диапазон эксплуатационных температур, °С -30 …+60
Индуктивная антенна «ИЭМ-301.3»
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

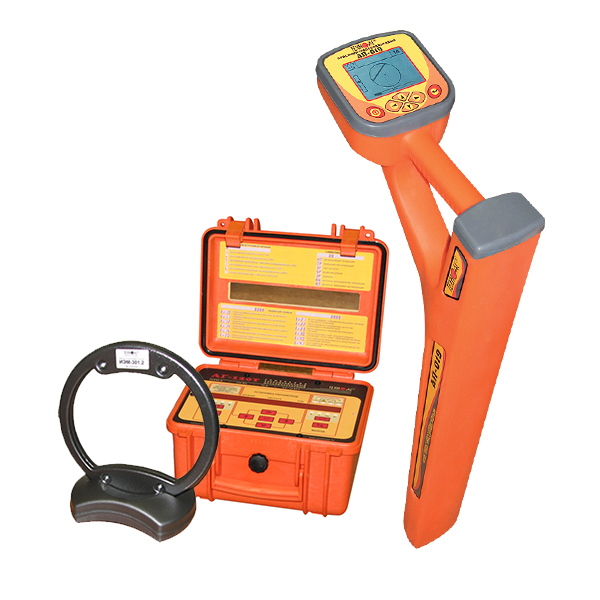

Состав комплекта:

  • Приемник «АП-019.1»
  • Генератор «АГ-120Т»
  • Индукционная антенна «ИЭМ-301.3»
  • Сумка
  • Чехол

Дополнительное оборудование:

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110»
  • Накладная рамка «НР-117»
